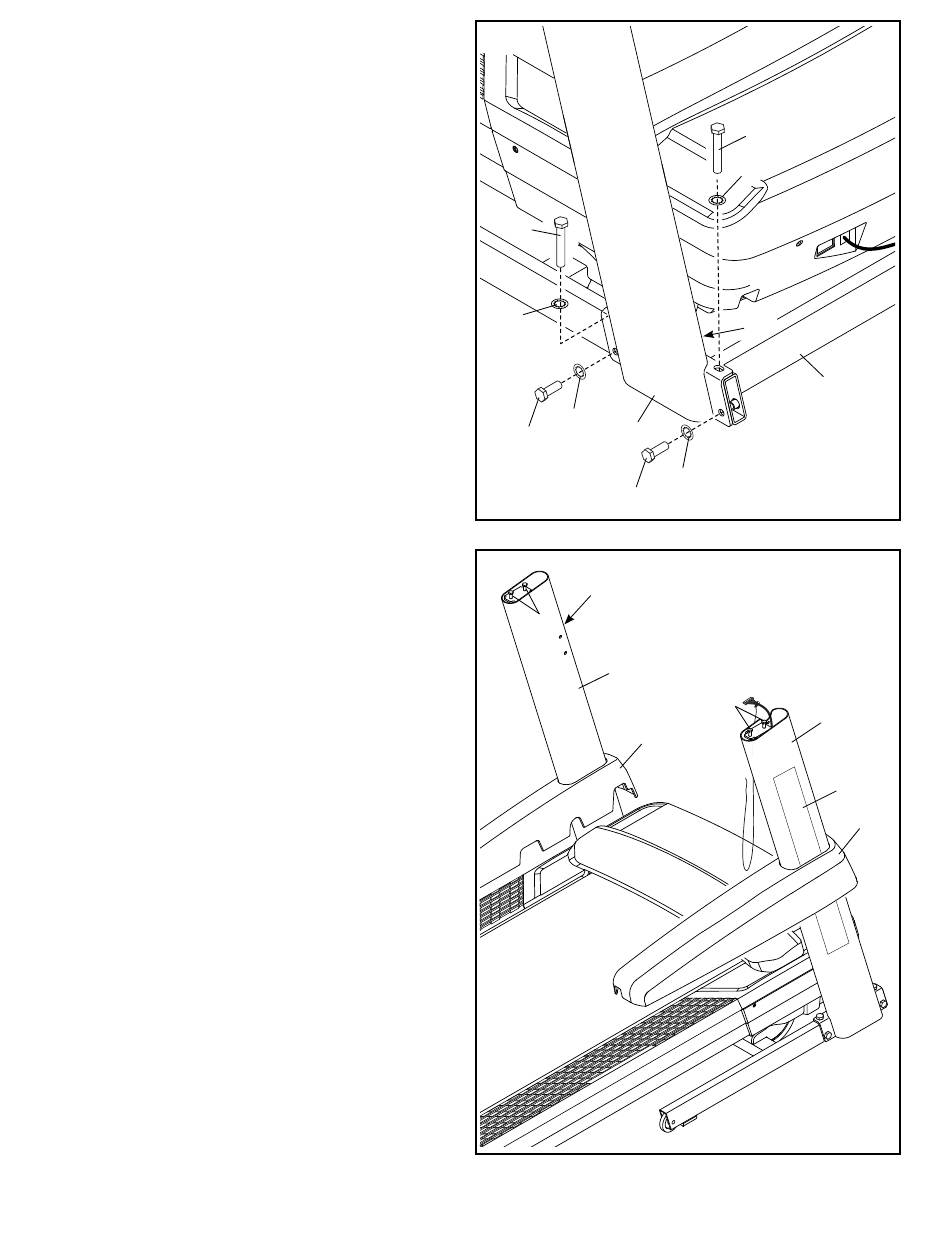

4. Tenez le Montant Droit (84) contre la Base
(93). Prenez soin de ne pas coincer le Fil du
Montant (83).
Attachez le Montant Droit (84) à l'aide de deux
Vis de 3/8" x 2 3/4" (23), deux Vis de 3/8" x
1 1/4" (20) et quatre Rondelles Étoilées de 3/8"
(25) tel qu'illustré; ne serrez pas complètement
les Vis à ce moment.
Attachez le Montant Gauche (non illustré) de
la même manière. Remarque : le côté gauche
est dépourvu de fils.
5. Identifiez les Boîtiers du Montant Gauche et
Droit (89, 90).
Enfoncez le Boîtier du Montant Gauche (89) sur
le Montant Gauche (91) et le Boîtier du Montant
Droit (90) sur le Montant Droit (84). Abaissez
les Boîtiers du Montant; n'encliquetez pas en
place les Boîtiers du Montant à ce moment.
Ensuite, retirez et conservez les quatre Vis de
5/16" x 2" (2) indiquées.
Si une pellicule (E) recouvre l'autocollant de
chacun des Montants (84, 91), retirez-la avec
précaution.
4
23
25
25
84
20
20
5
E
2
91
89
10
23
25
83
93
25
2
84
E
90
