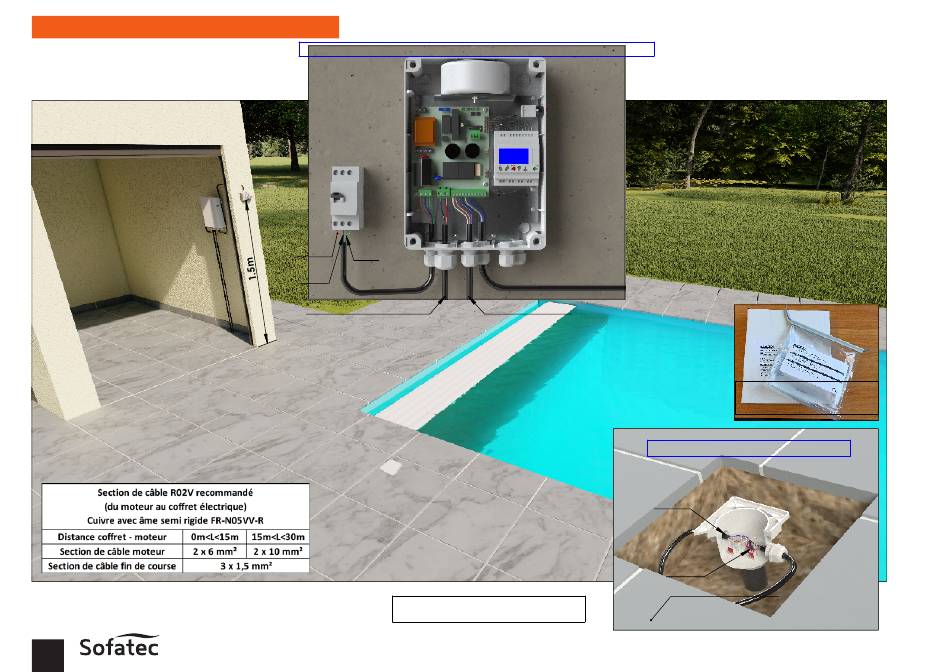

INSTALLATION DE L'ENROULEUR
Coffret
électrique
4
FABRICANT DE
Coffret électrique pour couverture Mayotte paliers
Phase
Terre
(Marron)
(Vert)
Neutre
(Bleu)
Vers alimentation moteur
Pour le détail des câblages
COUVERTURES AUTOMATIQUES
DE PISCINES
Vers commutateur
Vers fin de course
voir la page 15
Gel de protection à
mettre dans le boitier
de raccordement apres connexion
Boîtier de raccordement
Fin de
course
Alimentation
moteur
Câble
moteur
Vers coffret électrique
