Sofatec Mayotte Montage page 11

Moteur dans l'axe avec paliers ronds
Masquer les pouces Voir aussi pour Mayotte:

Publicité

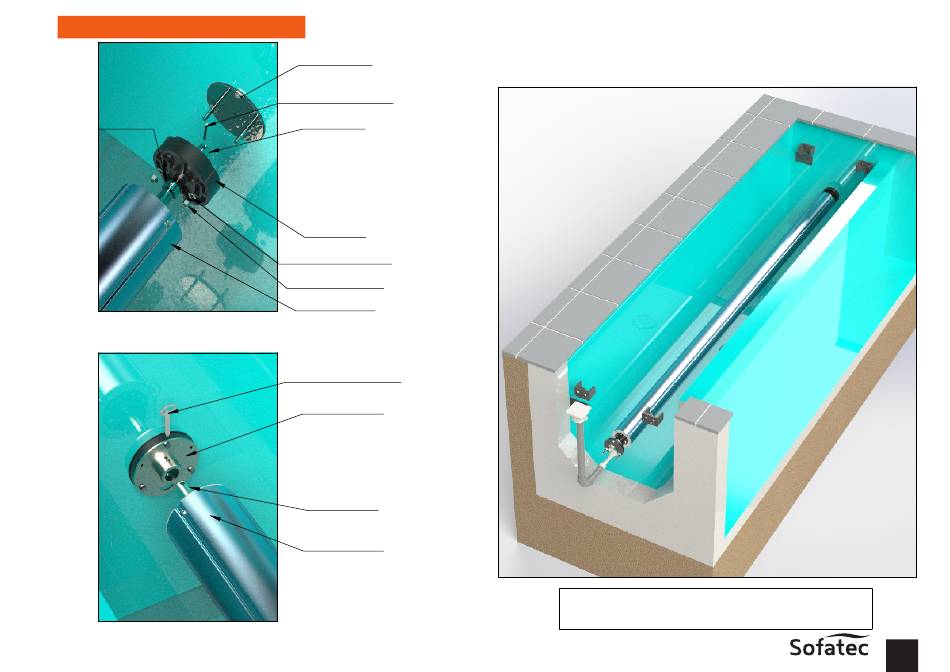

MISE EN PLACE DE L'AXE
Bague de
serrage
Support palier
Goupille Ø8 Lg 55mm
pour l'arbre
Arbre palier
Bague noir
Rondelle inox A4 M10
Ecrou inox A4 M10
Axe aluminium
Goupille arbre moteur
Support moteur
Arbre moteur
Axe aluminium
Assembler l'axe aluminium côté moteur puis du côté support
palier en réglant l'arbre inox Ø30 à la bonne longueur en
serrant la bague de serrage contre la bague noir de l'axe
Notice de montage Mayotte moteur dans l'axe avec paliers
/ V01-Mars 2022
11
