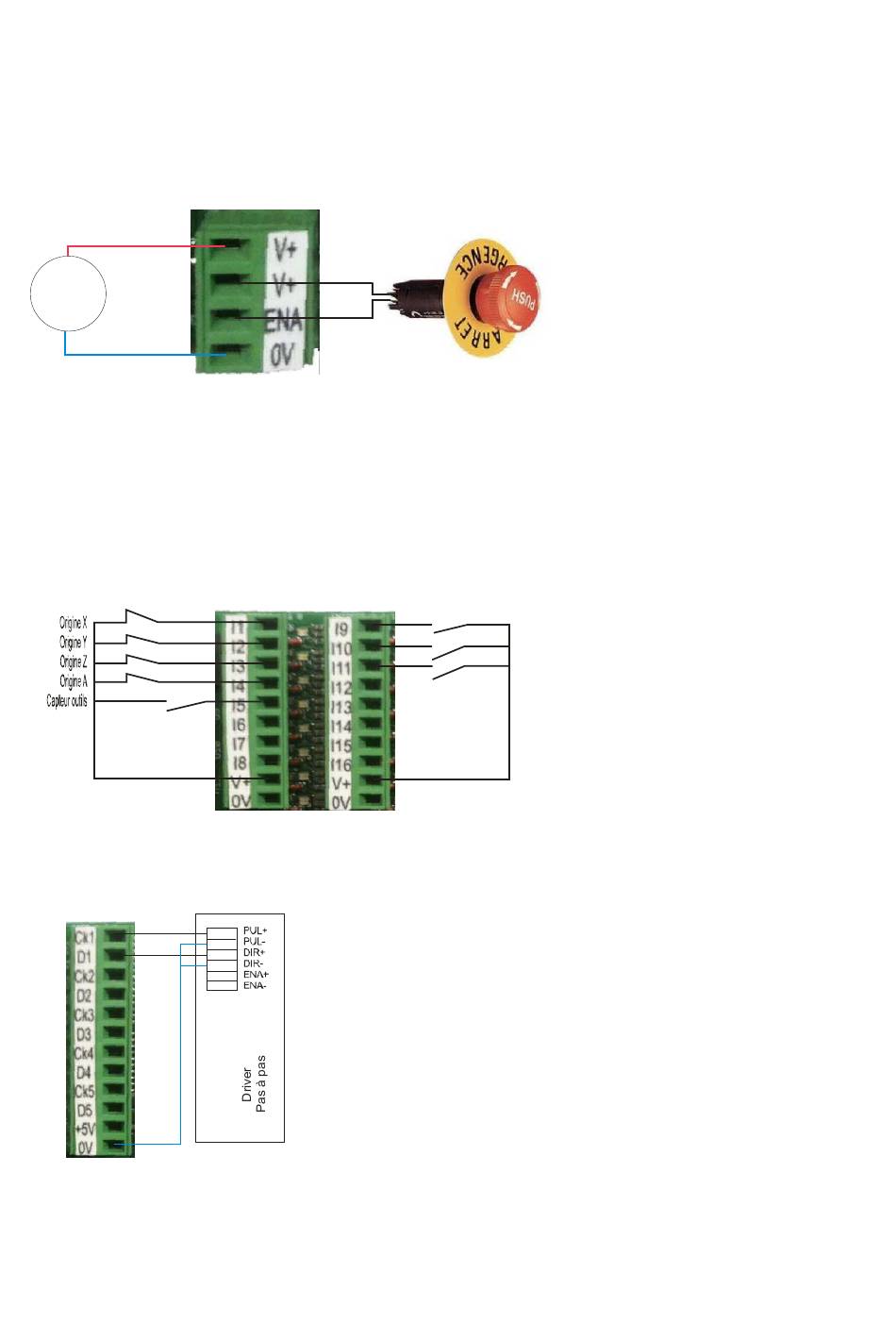

Raccordement :
Alimentation, Arrêt d'urgence :
+
Alimentation
24VDC
-
Le raccordement entre V+ et ENA est indispensable. Utilisez donc un contact de type NF
(normalement fermé) pour assurer cette liaison.
Par sécurité, cette entrée coupe physiquement l'alimentation des bobines des relais.
Raccordement des entrées
Exemple de raccordement de
capteurs
Commande d'un driver moteur :
Raccordement de contact de type
NO (normalement ouvert)
Raccordement du driver
moteur axe X
8
