La sortie de mise en marche de la broche peut être associée àune sortie analogique pour piloter un
variateur de vitesse

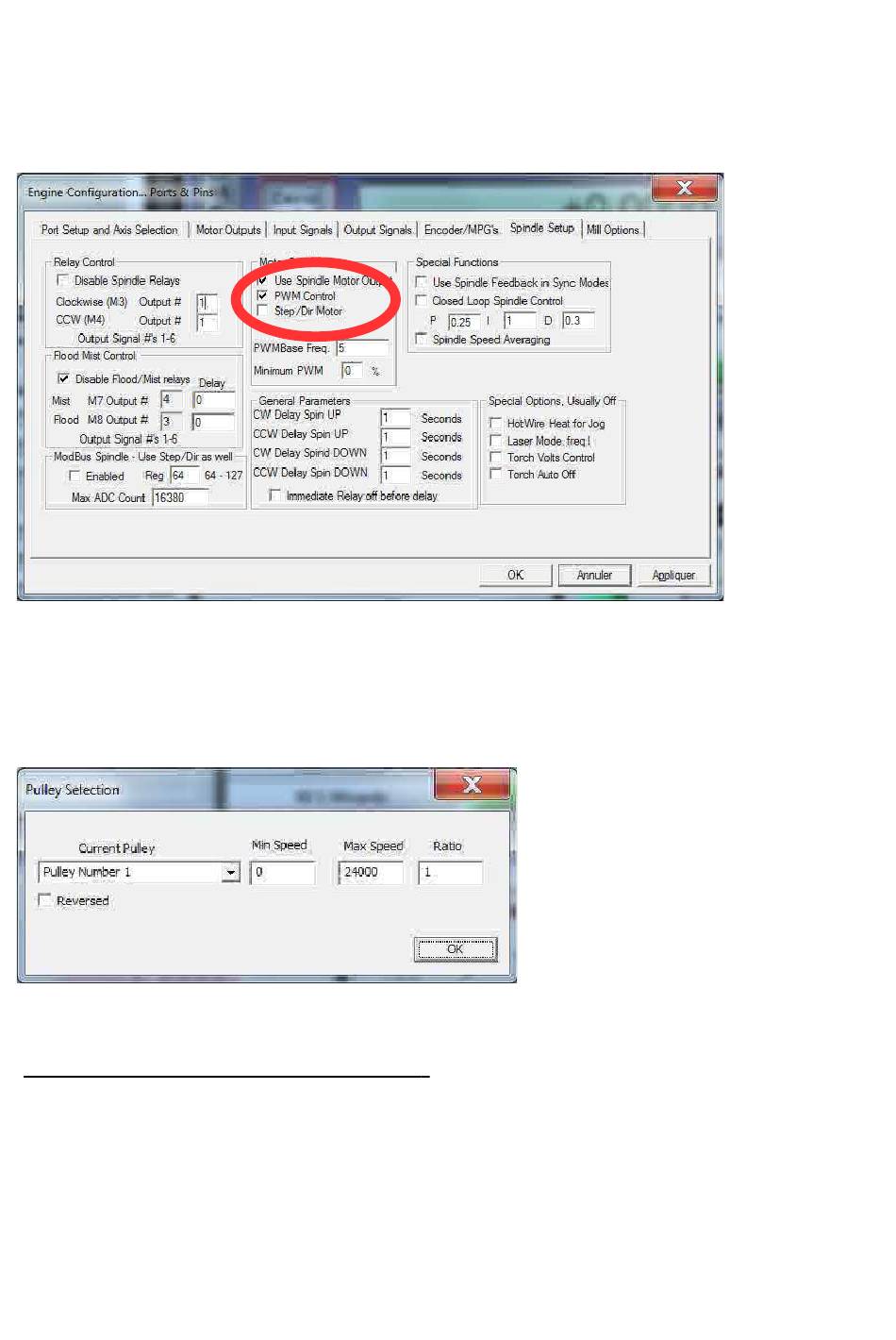

Dans l'exemple ci-dessous, la case « Use spindle motor » étant activée, la sortie analogique AOUT1
de la carte InterpCNC sera automatiquement utilisée pour piloter la vitesse.
Avec une configuration de poulie conforme à celle de l'écran ci dessous, la sortie analogique variera
de 0 à 10V pour des vitesses de rotation de broche de 0 à 24000trs/mn (commande GCODE S0 à
S24000).
Lecture des entrées analogiques :
L'état des entrées analogiques AIN1 à AIN4 est disponible dans les registres utilisateur (OEMDRO)
N° 1100 à 1103. Ces valeurs sont comprise entre 0 et 1023.
Vous pouvez donc utiliser ces registres pour la programmation dans le langage brain de MACH3.
