5 Installation
Câblage
Câblage acheminé et inséré par
le bas
Câblage acheminé et inséré par
l'arrière
a a
b b
a Trous de fixation
b Trous à défoncer du bas
c Trous à défoncer de l'arrière
Manuel d'installation
6
Possibilités et restrictions
▪ UNIQUEMENT pour câblage
apparent acheminé par le bas.
▪ En cas d'acheminement du
câblage par le bas, faites-le
TOUJOURS pénétrer
l'adaptateur par les trous dans
le bas du boîtier (b). Il n'est
PAS permis de fixer
câblage entre le boîtier et le
mur et de le faire pénétrer par
les trous à l'arrière (c).
▪ Le câblage pour X1A et X4A
DOIT être acheminé et inséré
par le bas. Le câblage pour
X2A et X3A PEUT être
acheminé et inséré par le bas
(ou par l'arrière).
▪ Lors de l'acheminement et de
l'insertion du câblage par le
bas, enlevez les trous
défoncer nécessaires dans le
bas du boîtier (b)
remplacez-les par les passe-
câbles du sac
accessoires.
▪ UNIQUEMENT pour
câblage qui passe dans les
murs, et qui pénètre
l'adaptateur par l'arrière.
▪ Le câblage pour X2A et X3A
PEUT être acheminé et inséré
par l'arrière (ou par le bas). Le
câblage pour X1A et X4A NE
PEUT PAS être acheminé et
inséré par le bas.
▪ Il n'est PAS permis
d'acheminer le câblage par le
bas, de le fixer entre le boîtier
et le mur, et de le faire
pénétrer par les trous
l'arrière (c).
a
c
c
b
INFORMATIONS
Câblage par le bas. Remplacez TOUJOURS tout trou à
défoncer enlevé par un passe-câble fourni dans le sac des
accessoires. Avant d'insérer les passe-câbles dans les
trous, ouvrez-les à l'aide d'un couteau à lame rétractable
afin de pouvoir faire pénétrer le câblage dans l'adaptateur
à travers les passe-câbles. Les passe-câbles DOIVENT
être insérés dans les trous avant d'insérer le câblage dans
l'adaptateur.
ce
REMARQUE
Câblage par l'arrière. Lorsque vous enlevez les trous à
défoncer, veillez à éliminer tout bord tranchant qui pourrait
à
apparaître autour des trous afin de protéger le câblage
contre tout endommagement.
et

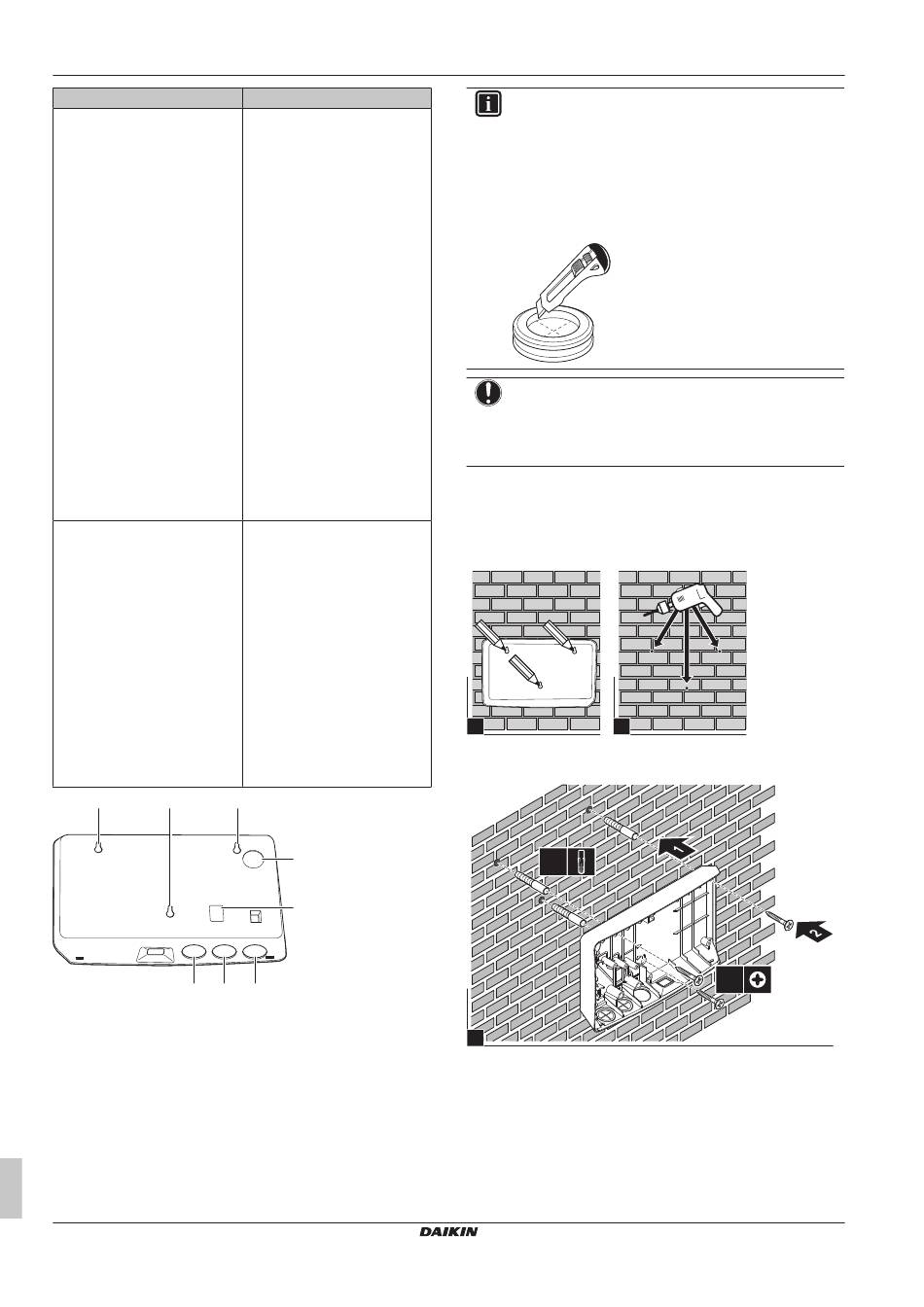

5.1.1 Fixation du boîtier arrière au mur
des
1 Tenez le boîtier arrière contre le mur et marquez la position des
du
trous.
2 Percez les trous.
1
3 Fixez le boîtier arrière au mur à l'aide des vis et des chevilles
à
du sac des accessoires.
3×
3
2
3×
BRP069A61+BRP069A62
Adaptateur LAN Daikin Altherma
4P463935-1F – 2019.11
