Installation de l'affichage
Installation de l'affichage
Monter l'affichage
Vous pouvez installer l'affichage sur une surface verticale avec un support mural de
montage approprié ou sur une surface horizontale avec le pied de bureau en option.
Veuillez faire attention aux notes suivantes pendant l'installation :
• Cet affichage doit être installé par au moins deux personnes adultes. Essayer d'installer
cet affichage par une seule personne peut être dangereux et entraîner des blessures.
• Consultez des techniciens qualifiés pour l'installation. Une mauvaise installation peut
entraîner la chute de l'écran ou son dysfonctionnement.
• La fonction de portrait est uniquement pour le CP6501K. Pour utiliser la fonction
portrait, l'affichage doit être utilisé avec le chariot TTY21 ou le support mural TMY21
qui doivent être achetés séparément. Lisez
d'informations.
Installation de l'affichage sur un mur
1. Placez un tissu propre, sec et sans peluche sur une surface plane, horizontale et
sans aucun objet. Assurez-vous que la taille du tissu est plus grande que l'affichage.
2. Placez l'affichage doucement sur le tissu avec l'écran LCD dirigé vers le bas.
3. Retirez le pied de bureau de l'affichage s'il est installé.

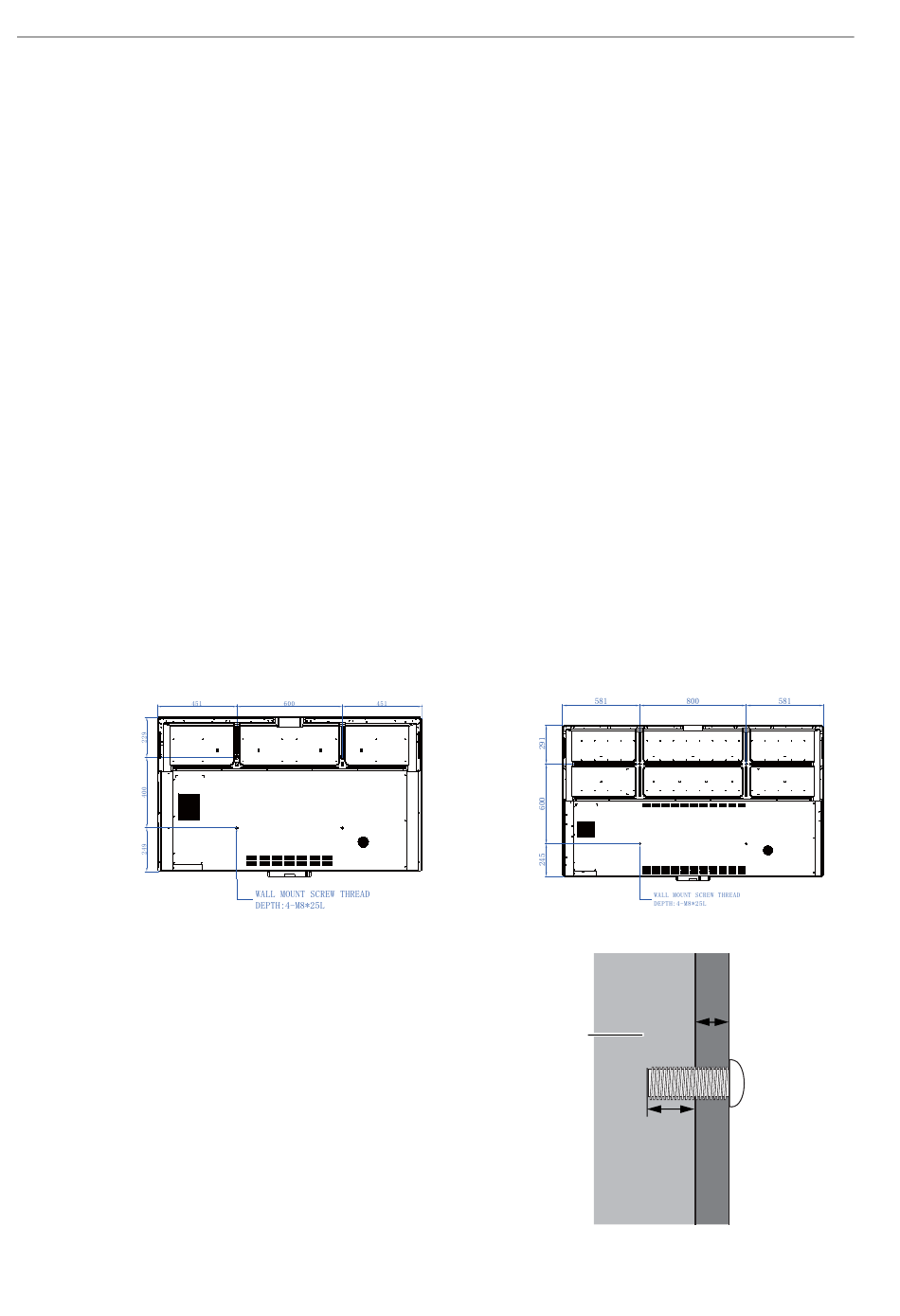

4. Identifiez les trous de vis du montage mural sur le dos de l'affichage comme
montré dans l'illustration.
CP6501K
5. Installez le support mural sur
l'affichage et fixez l'écran au mur
selon les instructions du support de
montage. La longueur de la vis doit
dépasser l'épaisseur du support de
montage mural d'au moins 25 mm.
Assurez-vous que toutes les vis sont
bien serrées correctement. (Couple
recommandé : 470 - 635N•cm). La
méthode de montage doit être
suffisamment solide pour supporter
le poids de l'affichage.
*Type de vis : M8*25L
Fonction portrait à la page 14
CP8601K
Affichage
LCD
25 mm
(0,39")
pour plus
*Type de vis : M8*25L
Épaisseur du
support de
montage
mural
