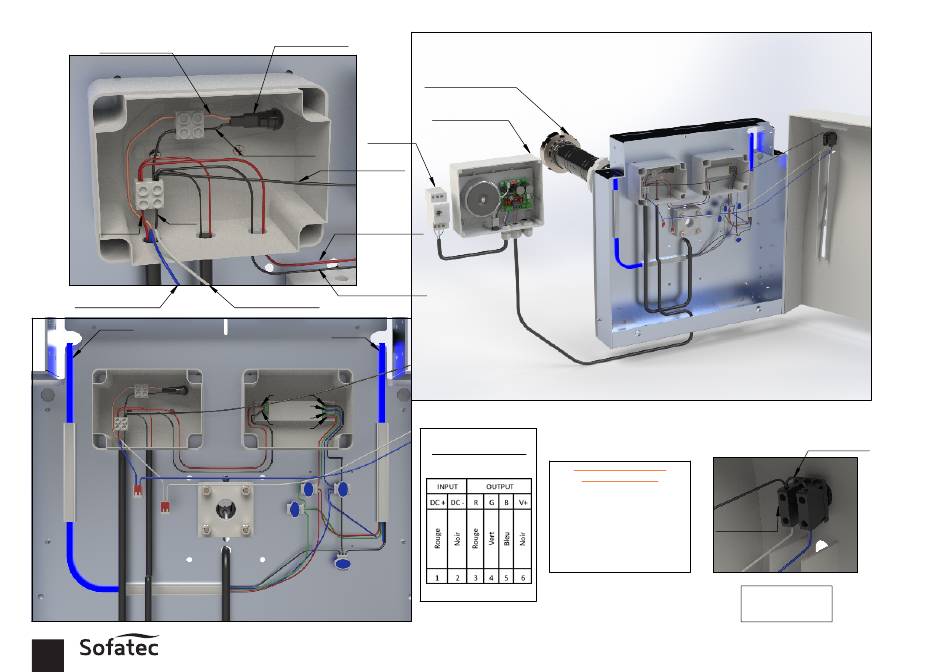

Bouton poussoir
(Marron)
-
+
(Noir)
(Rouge)
Ouverture
Vers commutateur
Rail LED
8
FABRICANT DE
Bouton poussoir*
Différentiel
30mA
Bouton poussoir
(non fourni)
(Noir)
Commun
Vers commutateur
+
Vers Controleur LED
-
Fermeture
Vers Controleur LED
Vers commutateur
Rail LED
1
3
4
5
2
6
COUVERTURES AUTOMATIQUES
DE PISCINES
Moteur Hors SOL SIREM
Coffret électrique
pour moteur SIREM
Controleur LED
*Procédure de réglage
des fins de courses:
1.
Couverture en position fermée:
Presser le bouton d'initialisation
pendant minimum 3 secondes.
2.
Mettre la couverture
en position "Ouverte".
3.
Relâcher la clé:
L'initialisation est finie
Pont commun
C
Commutateur
F
O
C : Commun (Noir)
O : Ouverture (Bleu)
F : Fermeture (Blanc)
