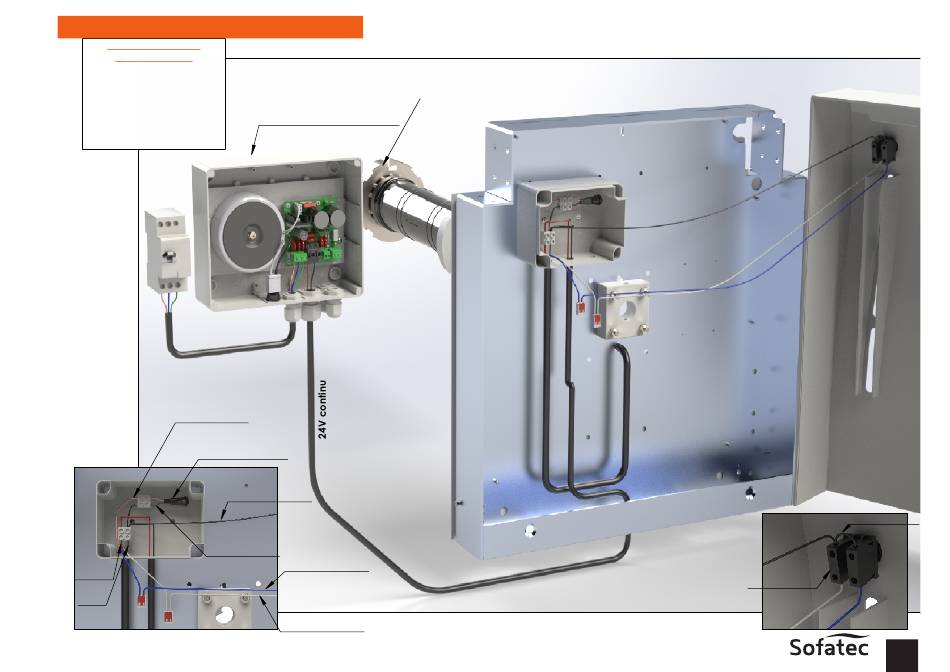

CÂBLAGE DE L'ENROULEUR
*Procédure de réglage
des fins de courses:
1.
Couverture en position fermée:
Presser le bouton d'initialisation
pendant minimum 3 secondes.
Moteur hors sol SIREM
2.
Mettre la couverture
Coffret électrique pour moteur
en position "Ouverte".
hors sol SIREM
3.
Relâcher la clé:
L'initialisation est finie
Différentiel
30mA
(non fourni)
220V
Bouton poussoir
(Marron)
Bouton poussoir
des fins de course*
Commun (Noir)
vers commutateur
Pont commun
Bouton poussoir
C
(Noir)
Ouverture (Bleu)
+
vers commutateur
(Rouge)
(0) : Ouverture (Bleu)
Commutateur
-
(F) : Fermeture (Blanc)
(Noir)
(C) : Commun (Noir)
F
0
Fermeture (Blanc)
vers commutateur
Notice de montage Prestige
/ V01-Janvier 2022
