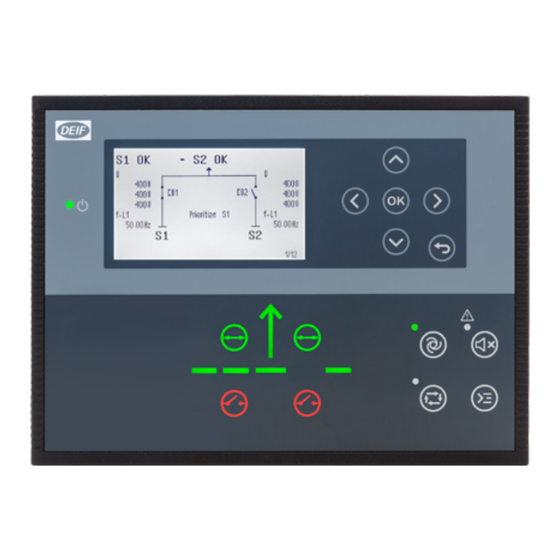

- Page 1 FICHE TECHNIQUE AGC 150 Commutateur automatique de transfert (ATS) 4921240628A...
- Page 2 ............................................... 1.3.4 Configuration aisée grâce au logiciel utilitaire ............................... 1.4 Vue d’ensemble des protections ....................................... 2. AGC 150 ATS à 2 disjoncteurs 2.1 Écran d’affichage, touches et LED ....................................2.2 Câblage type ..............................................3. AGC 150 ATS à 3 disjoncteurs 3.1 Écran d’affichage, touches et LED...
- Page 3 électriques. L’ATS peut contrôler jusqu’à trois disjoncteurs et peut donc être utilisé dans une multitude de solutions d’alimentation de secours. L’AGC 150 est un contrôleur compact et polyvalent. Chaque AGC 150 comprend tous les circuits de mesure en triphasé nécessaires.
- Page 4 1.2.2 Applications à trois disjoncteurs Power source 1 Breaker 1 AGC 150 ATS Breaker 2 Power source 2 Fonctions et caractéristiques 1.3.1 Fonctions générales Fonctions AC En mode îloté Core 100 à 690 V AC (au choix) ● ● CT -/1 ou -/5 (au choix) ●...
- Page 5 1.3.3 Émulation L’AGC 150 ATS inclut un outil d’émulation pour vérifier et tester la fonctionnalité de l’application (gestion des disjoncteurs, par exemple). L’émulation est utile pour les formations et pour tester les fonctionnalités de base à configurer ou à vérifier.
- Page 6 Vue d’ensemble des protections Temps de Protections Alarmes ANSI réaction Retour de puissance <200 ms Surintensité rapide <40 ms Surintensité 50TD <200 ms Surintensité en fonction de la tension Surtension <200 ms Sous-tension <200 ms Surfréquence <300 ms Sous-fréquence <300 ms Tension déséquilibrée <200 ms Intensité...
- Page 7 Temps de Protections Alarmes ANSI réaction Echec de la femeture avant excitation Erreur de séquence de phase Panne Hz/V Alarme « Not in Auto » Saut de vecteur <40 ms df/dt (ROCOF) <130 ms Sous-tension et puissance réactive, U et Q <250 ms Séquence positive tension faible (réseau) <60 ms...
- Page 8 2. AGC 150 ATS à 2 disjoncteurs Écran d’affichage, touches et LED N° Fonction Vert : Le contrôleur est sous tension. Puissance OFF : Le contrôleur est hors tension. Résolution : 240 x 128 pixels Écran d’affichage Zone d’affichage : 88,50 x 51,40 mm.
- Page 9 N° Fonction Vert : Le disjoncteur est fermé. Symboles Vert (clignotant) : Synchronisation en cours. disjoncteur Rouge : Panne de disjoncteur. Vert : La tension et la fréquence d’alimentation sont correctes. Symbole charge Rouge : Erreur au niveau de la tension/fréquence d’alimentation. Câblage type Power Power...
- Page 10 3. AGC 150 ATS à 3 disjoncteurs Écran d’affichage, touches et LED N° Fonction Vert : Le contrôleur est sous tension. Puissance OFF : Le contrôleur est hors tension. Résolution : 240 x 128 pixels Écran d’affichage Zone d’affichage : 88,50 x 51,40 mm.
- Page 11 N° Fonction Vert : Le disjoncteur est fermé. Symboles Vert (clignotant) : Synchronisation en cours. disjoncteur Rouge : Panne de disjoncteur. Choix du Utiliser les flèches de navigation pour sélectionner le disjoncteur à contrôler. Comme indiqué sur disjoncteur l’écran, le disjoncteur sélectionné est mis en évidence. Câblage type Power Power...
- Page 12 Affichage à distance : AGC 150 L’écran d’affichage à distance est un AGC 150 uniquement doté d’une alimentation électrique et d’une connexion Ethernet vers un contrôleur AGC 150. L’écran d’affichage à distance permet à l’opérateur de consulter les données d’exploitation du contrôleur et d’utiliser le contrôleur à...
- Page 13 5. Spécifications techniques Spécifications électriques Alimentation Tension nominale : 12 V DC ou 24 V DC Plage d’alimentation Plage de fonctionnement : 6,5 à 36 V DC Tension supportée Inversion de polarité Immunité contre les pertes d’alimentation 0 V DC pour 50 ms (provenant de min. 6 V DC) Protection contre les chutes de charge de Protection contre les chutes de charge conformément à...
- Page 14 Mesure d'intensité • ±1 % de l’intensité mesurée de 100 à 300 % d’intensité De 3,5 à 10 Hz : • +1/-4 % de la valeur nominale de 2 à 100 % d’intensité • +1/-4 % de l’intensité mesurée de 100 à 300 % d’intensité Charge Max.
- Page 15 Écran d’affichage Type Écran d’affichage graphique (monochrome) Résolution 240 x 128 pixels Navigation Cinq touches pour la navigation dans les menus Journal Fonction journal de données et tendances Langue Affichage dans plusieurs langues Spécifications environnementales Conditions de fonctionnement Température de fonctionnement (y -40 à...
- Page 16 Détection automatique port Ethernet 10/100 Mbits Port service (USB-B) Homologations Normes UL/cUL conformément à la norme UL/ULC6200:2019, 1re éd. relative aux contrôleurs de groupes électrogènes fixes NOTE Voir www.deif.com pour les homologations les plus récentes. DATA SHEET 4921240628A EN Page 16 of 18...
- Page 17 Dimensions et poids 44.7 mm (1.76 in) 217.9 mm (8.58 in) 233.3 mm (9.16 in) Dimensions et poids Longueur : 233,3 mm (9.16 in) Dimensions Hauteur : 173,3 mm (6.82 in) Profondeur : 44,7 mm (1.76 in) Longueur : 218,5 mm (8.60 in) Niche d'encastrement Hauteur : 158,5 mm (6.24 in) Tolérance : ±...
- Page 18 DEIF A/S se réserve le droit de modifier ce document sans préavis. La version anglaise de ce document contient à tout moment les informations actualisées les plus récentes sur le produit. DEIF décline toute responsabilité quant à l’exactitude des traductions. Il est possible que celles-ci ne soient pas mises à jour en même temps que le document en anglais.
