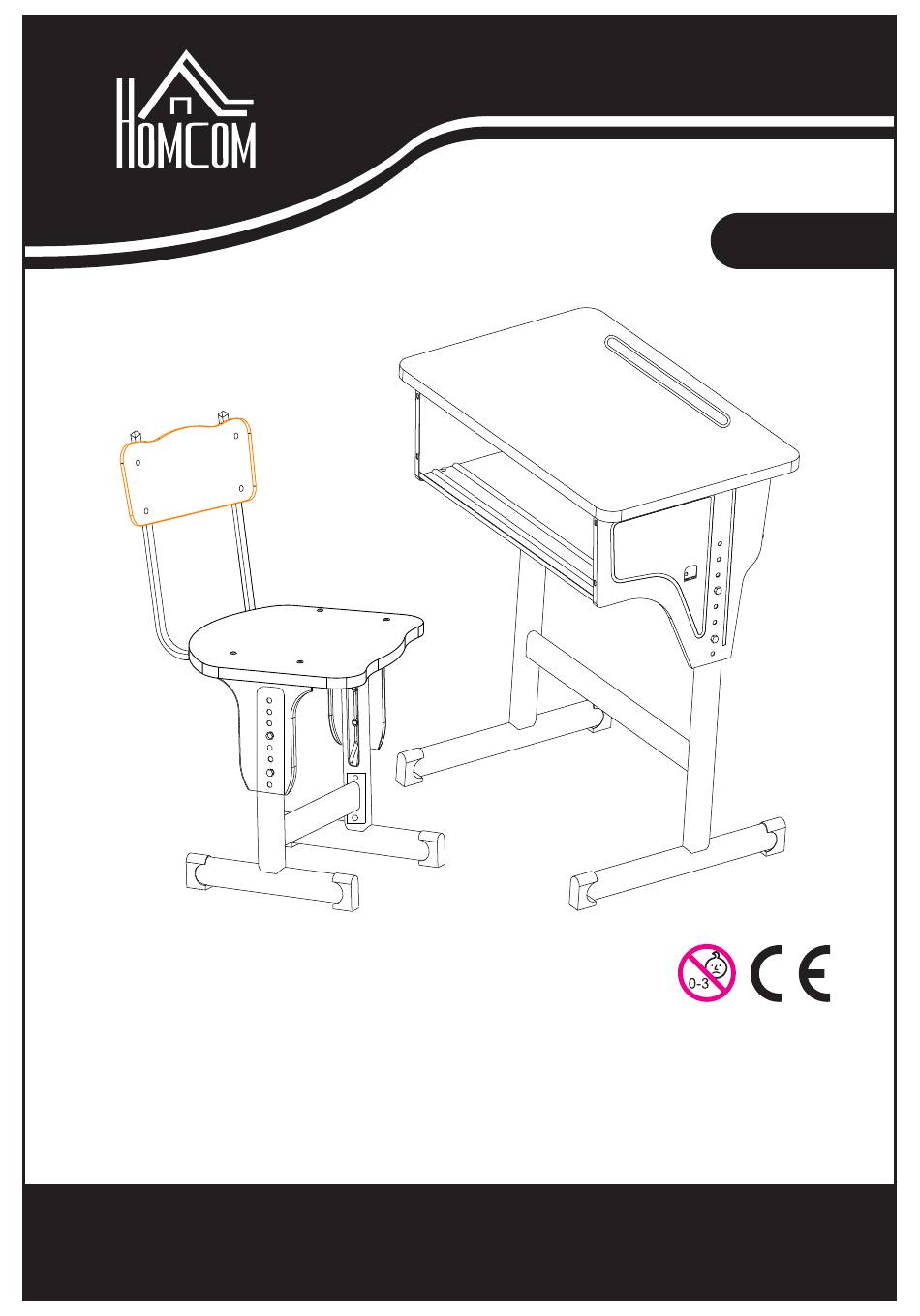

- Page 1 INfca091_FR 312-065 *L'image est à titre indicatif, le produit en nature prévaut. *The picture is only for reference, goods in kind prevail. IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION...
- Page 2 1.Avis ● Ce produit convient aux enfants âgés de 6 à 12 ans. ● Poids maximum admissible de la chaise: 100 Kg; Poids maximal admissible de la table: 80 Kg ● Ce produit ne peut être assemblé que par des adultes. ●...
- Page 3 Veuillez vérifier les deux images ci-dessous avant de procéder au montage et assurez-vous que tous les composants figurant sur les images sont bien présents dans l'emballage.
- Page 4 A1: G.F-1PC B1: (G.D)F-2PC A2: D.F-1PC B2: Poutre-1PC A3: Bar-1PC B3: Panneau latéral (G.D) 2PC A4: Planche latérale G-1PC B4: Tube-2PC A5: Planche latérale D-PC B5: Planche de siège-1PC A6: Tiroir-1PC B6: Planche dorsale-1PC A7: Planche du bureau-1PC C1: Tournevis-1PC C7: Vis 4*14-8PC C2: Crochet-1PC C8: Ecrou M5-8PC...
- Page 5 2. Installez les planches latérales gauche et droite. Alignez les trous de A4, A5 avec A1, A2, Utilisez les outils C3, C4 pour serrer C9 et C10 Vissez-les de manière lâche jusqu'à ce que toutes les vis soient en position. 3.
- Page 6 4. Fixer le bureau. Posez la planche du bureau sur une surface plane, renversez le cadre de la table sur la planche du bureau, essayez de le placer au centre de la planche du bureau, alignez les 8 pièces C7 sur leur trou, et verrouillez-le avec l'outil C1. Remarque: évitez la fente du stylo sur le bureau, sinon les vis traverseront dans le bureau.
- Page 7 2. Installer les planches latérales gauche et droite. Alignez les trous sur B1 et B3, utilisez les outils C3 et C4 pour serrer les vis avec C9 et C10. Ne serrez pas les vis tant que toutes les vis ne sont pas verrouillées après avoir été installées.
- Page 8 4. Installez la planche dorsale. Comme indiqué sur la figure : Placez B6 sur B4, alignez les trous, et utilisez les outils C1, C4 pour les verrouiller avec C5,...
- Page 9 1.Notices ● This product is suitable for kids aged from 6 to 12. ● Maximum Weight Capacity of Chair: 100 Kg; Maximum Weight Capacity of Table: 80 Kg. ● This product can only be assembled by adults. ● Please be extra careful and operate correctly when adjusting the height and the desk board.
- Page 10 Please check the below two pictures carefully before assembling and make sure every components in the pictures are included in the package.
- Page 11 A1:L.F-1PC B1:(L.R)F-2PC A2:R.F-1PC B2:Beam-1PC A3:Bar-1PC B3:(L.R) SideBoard-2PC A4:L.Sideboard-1PC B4:Pipe-2PC A5:R.Sideboard-PC B5:SeatBoard-1PC A6:Drawer-1PC B6:BackBoard-1PC A7:DeskBoard-1PC C1:Screw Driver-1PC C7:Screw 4*14-8PC C2:Hooker-1PC C8:Nut M5-8PC C3:Spanner M5-1PC C9:Nuts M8-8PC C4:Spanner 8-13-1PC C10:Screw 8*14-16PC C5:Screw 5*45-8PC C11:Screw 5*10-8PC C6:Nuts M5-8PC Table Installation 1.Install Left and Right Foot. Place A1 and A2, Place A3 between A1 and A2, Use C3 tool to tighten it with C10.
- Page 12 2. Install Left and Right Side Board. Align the holes of A4, A5 with A1, A2, Use C3, C4 tools to tighten C9 and C10 Screw them in loose condition until all Screw in posi- tion. 3. Install Drawer. Place A6 between A4 and A5 along the showed direction, Use C1 tool to tighten it with C11 and C8.
- Page 13 4. Fix the desktop. Lay the table top flat on a flat surface, put the table frame upside down on the table top, try to make it in the center of the table top, align the 8 pieces C7 to its hole, and lock it with the tool C1. Note: Avoid the pen slot on the desktop, otherwise, the screws will penetrate the desktop.
- Page 14 2. Install Left and Right Sideboard. Align the holes on B1 and B3,Use tools C3 and C4 to tighten the screws with C9 and C10. Please do not tighten the screws until all the screws are lock it after all is installed. The following steps are the same.
- Page 15 4. Install the backboard. As shown in the figure: Place B6 on B4, align the holes, and use tools C1, C4 to lock with C5, C6.
