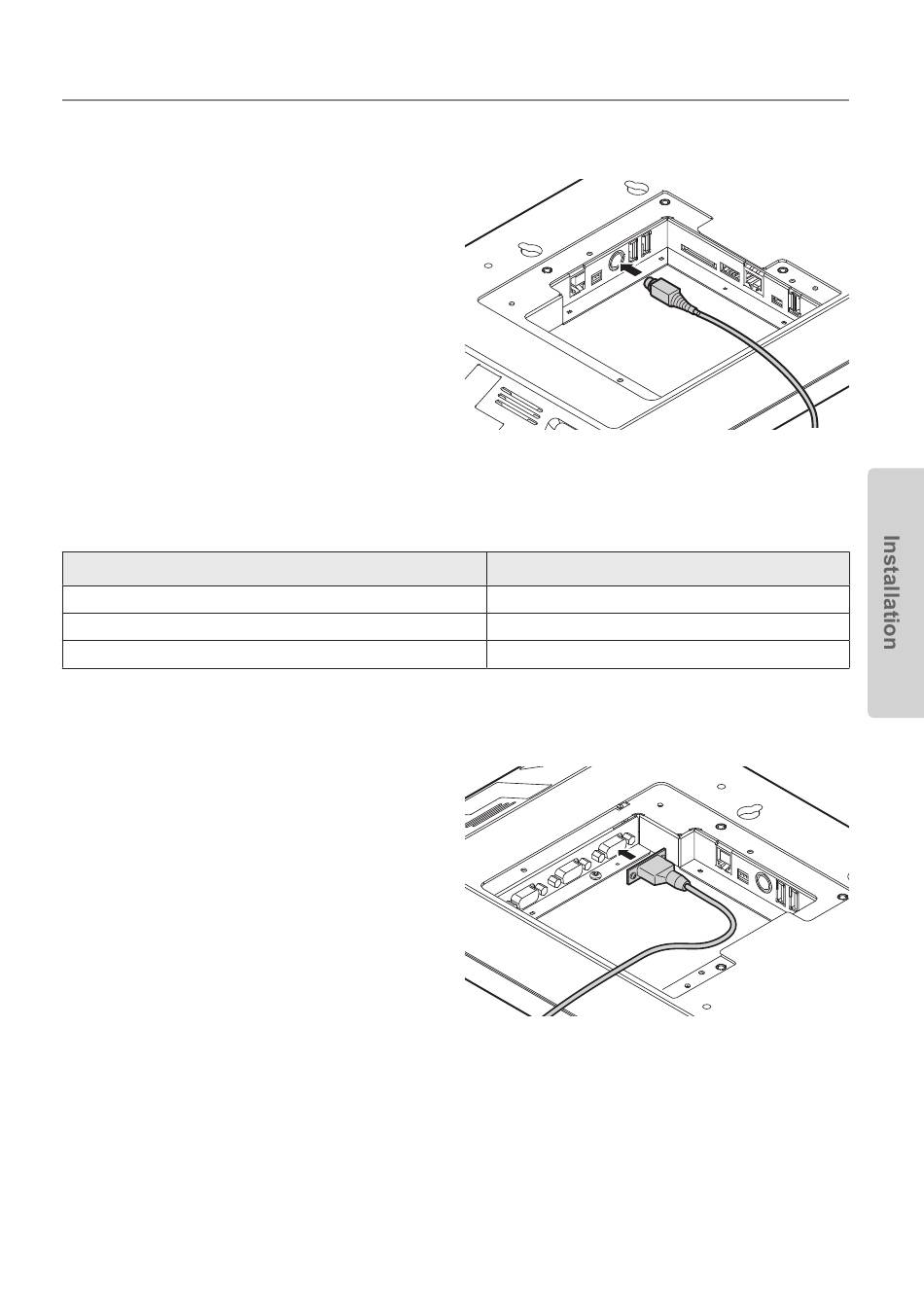

Raccordement de l'adaptateur secteur
2.
Faites passer les câbles à travers
le support et raccordez l'adaptateur
secteur à la prise CC située à l'arrière
du écran.
Raccordement d'autres périphériques
Raccordez le périphérique en option au connecteur suivant.
Imprimante à distance : UP-400B, UP-370B
Écran client : VA-B60D
Boîtier d'extension I/F : VA-B20EB
● Pour plus de détails, consultez le Manuel de l' utilisateur pour chaque option.
Raccordement du câble de l'imprimante
(1) Raccordez la fiche du câble de l'impri-
mante avec les vis au port COM1 situé
à l'arrière de l'écran.
Raccordement de l'alimentation et de divers périphériques
Option
Connecteur
Port COM1,COM2,COM3
Port COM2,COM3
Port USB hôte
F-23
