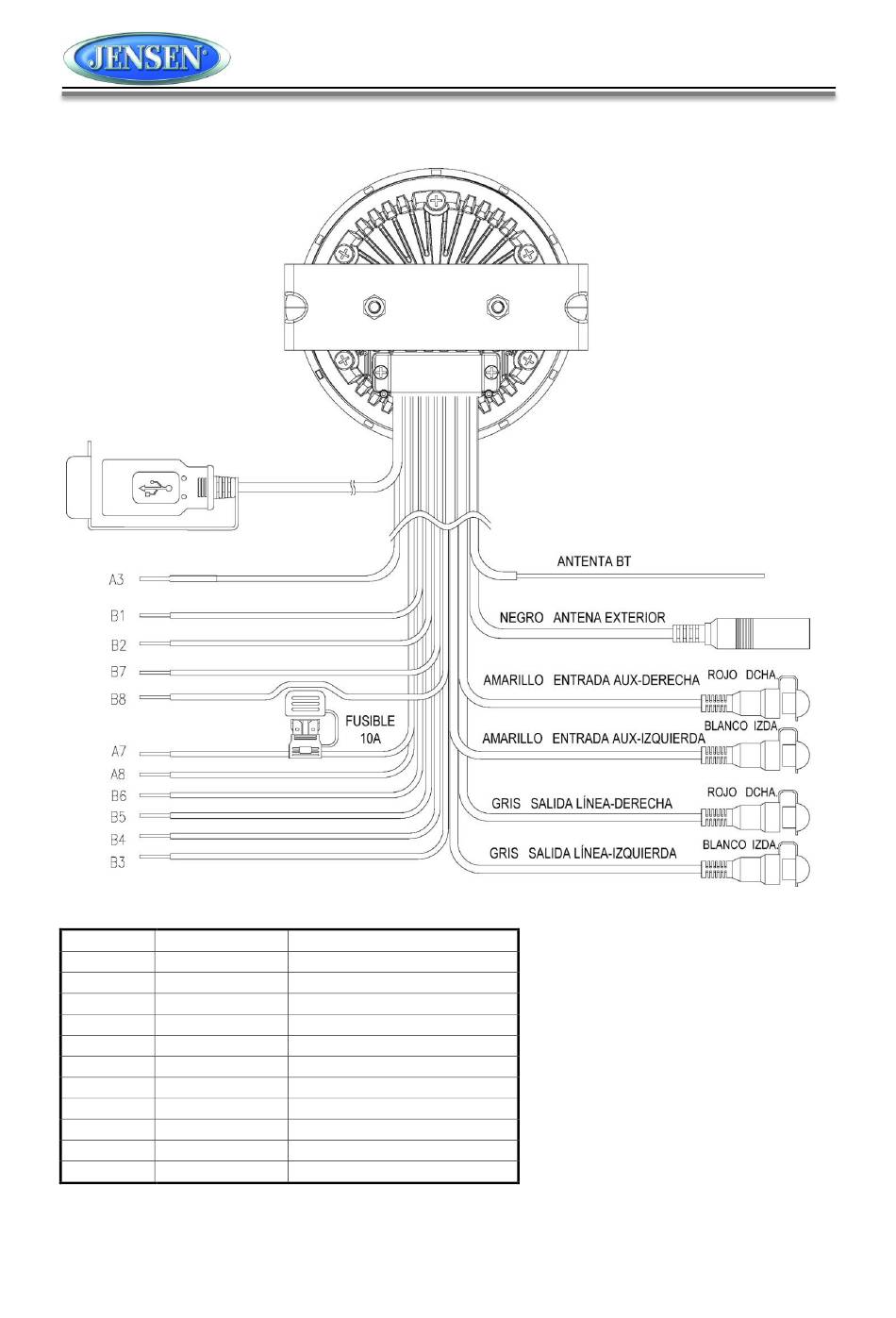

Diagrama de Cableado

Nº CLAVIJA
COLOR DEL CABLE
B1
MORADO
B2
MORADO/NEGRO
B7
VERDE
B8
VERDE/NEGRO
A3
AZUL
A8
NEGRO
A7
ROJO
B3
GRIS
B4
GRIS/NEGRO
B5
BLANCO
B6
BLANCO/NEGRO
DESCRIPCIÓN
ALTAVOZ TRASERO DERECHO (+)
ALTAVOZ TRASERO DERECHO (–)
ALTAVOZ TRASERO IZQUIERDO (+)
ALTAVOZ TRASERO IZQUIERDO (–)
AMP POTENCIA REMOTO
TIERRA
ACC +12V
ALTAVOZ FRONTAL DERECHO (+)
ALTAVOZ FRONTAL DERECHO (–)
ALTAVOZ FRONTAL IZQUIERDO (+)
ALTAVOZ FRONTAL IZQUIERDO (–)
5
Nota: No conecte el cable rojo a una
conexión de alimentación constante. El
cable rojo debe conectarse a una
conexión de vehículo con alimentación
interrumpible, como IGN o ACC.
