Utilisez des serre-câbles et des blocs de serre-câbles pour fixer
•
les fils au rack et à l'arrière de l'onduleur.
Pour plus d'informations sur le port REPO, reportez-vous à la section
« Port
» du manuel de l'utilisateur.
REPO
Pour plus d'informations sur la vérification de la connexion
REPO, reportez-vous à la section « Vérification de la connexion
du port REPO ».

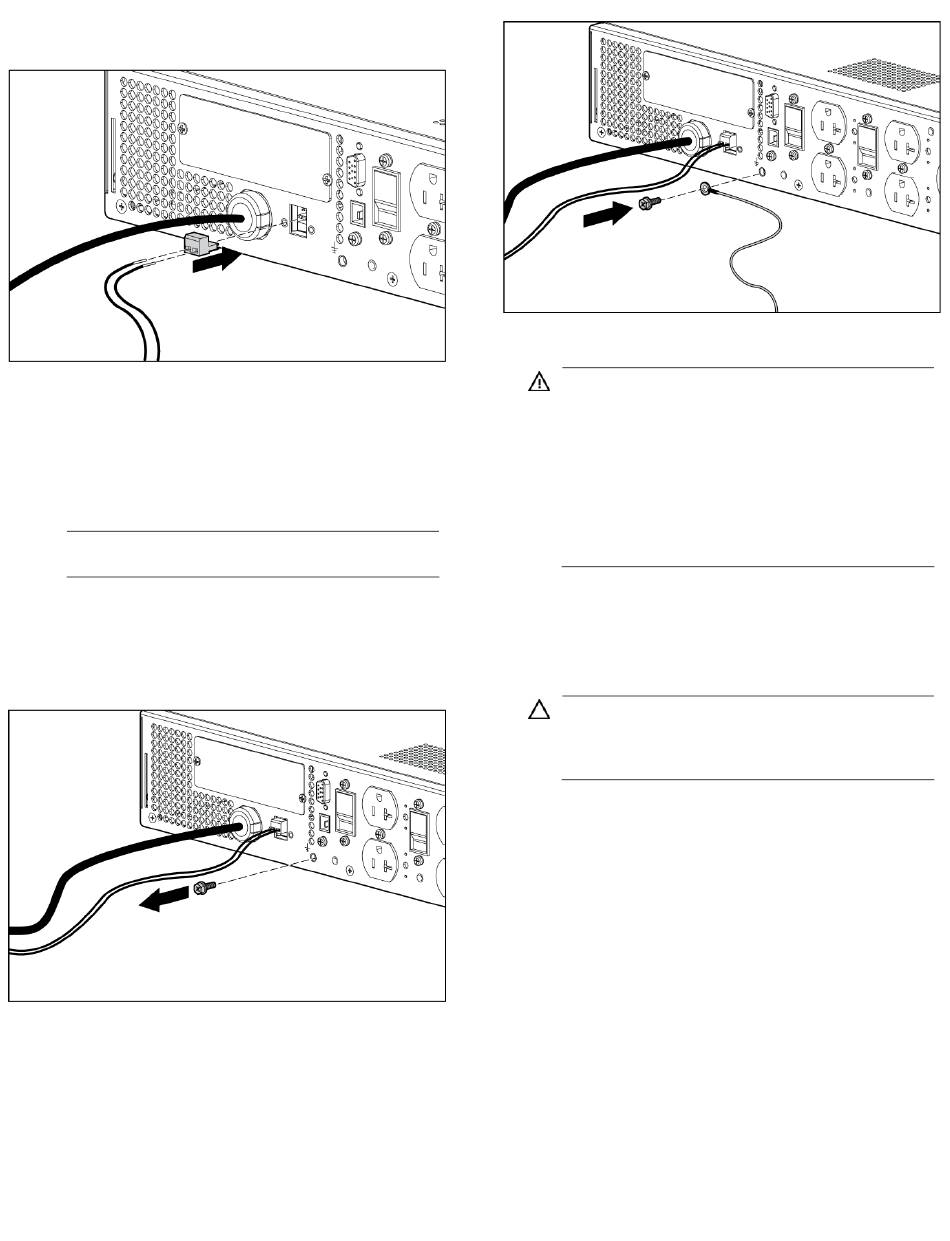

Connexion du câble de mise à la terre
REMARQUE : l'aspect de l'onduleur peut varier en
fonction de l'unité spécifique installée.
La vis de mise à la terre sert de point de connexion pour les éléments
conducteurs. Utilisez cette vis si le rack contient des conducteurs
destinés à la mise à terre fonctionnelle de composants métalliques
non mis à la terre.
Le câble de mise à la terre n'est pas fourni.
Connexion de l'onduleur au secteur
AVERTISSEMENT : pour éviter le risque de chocs
électriques ou de dégâts sur l'équipement :
Branchez le cordon d'alimentation dans une prise
•
électrique mise à la terre proche de l'équipement
et facilement accessible.
Ne désactivez pas la prise de terre du cordon
•
d'alimentation. Il s'agit d'un élément important
de sécurité.
N'utilisez pas de rallonges.
•
Raccordez l'onduleur à une prise de courant secteur reliée à la terre.
Lorsque l'onduleur est branché, le module passe automatiquement en
mode Standby et commence à charger les batteries.
Raccordement de périphériques à l'onduleur
ATTENTION : ne branchez pas d'imprimantes laser
aux prises de sortie de l'onduleur. Le courant instantané
véhiculé par ce type d'imprimante peut provoquer la
surcharge de l'onduleur.
Avant de connecter les périphériques, assurez-vous que l'onduleur ne
sera pas en surcharge en contrôlant que les régimes nominaux des
appareils n'excèdent pas la capacité de l'onduleur. Si le régime
nominal de l'appareil est indiqué en ampères, multipliez le nombre
d'ampères par la tension de sortie sélectionnée pour déterminer le VA.
Après avoir vérifié l'absence de surcharge de l'onduleur (en fonction
de votre modèle) :
Raccordez les cordons d'alimentation de périphérique aux
•
prises de sortie sur le panneau arrière de l'onduleur.
-ou-
•
Connectez les périphériques aux prises en sortie du panneau
arrière de l'onduleur à l'aide des cordons d'alimentation
IEC-IEC fournis avec l'onduleur.
Pour fournir des prises supplémentaires :
Branchez une unité PDU sur la prise de sortie PDU. Cette prise
•
de sortie intègre le segment de charge 1 et peut être activée ou
désactivée à l'aide du logiciel de gestion de l'alimentation.
Branchez une rallonge sur toute prise IEC-320-C19 afin de
•
disposer de huit prises IEC-320-C13 supplémentaires.
