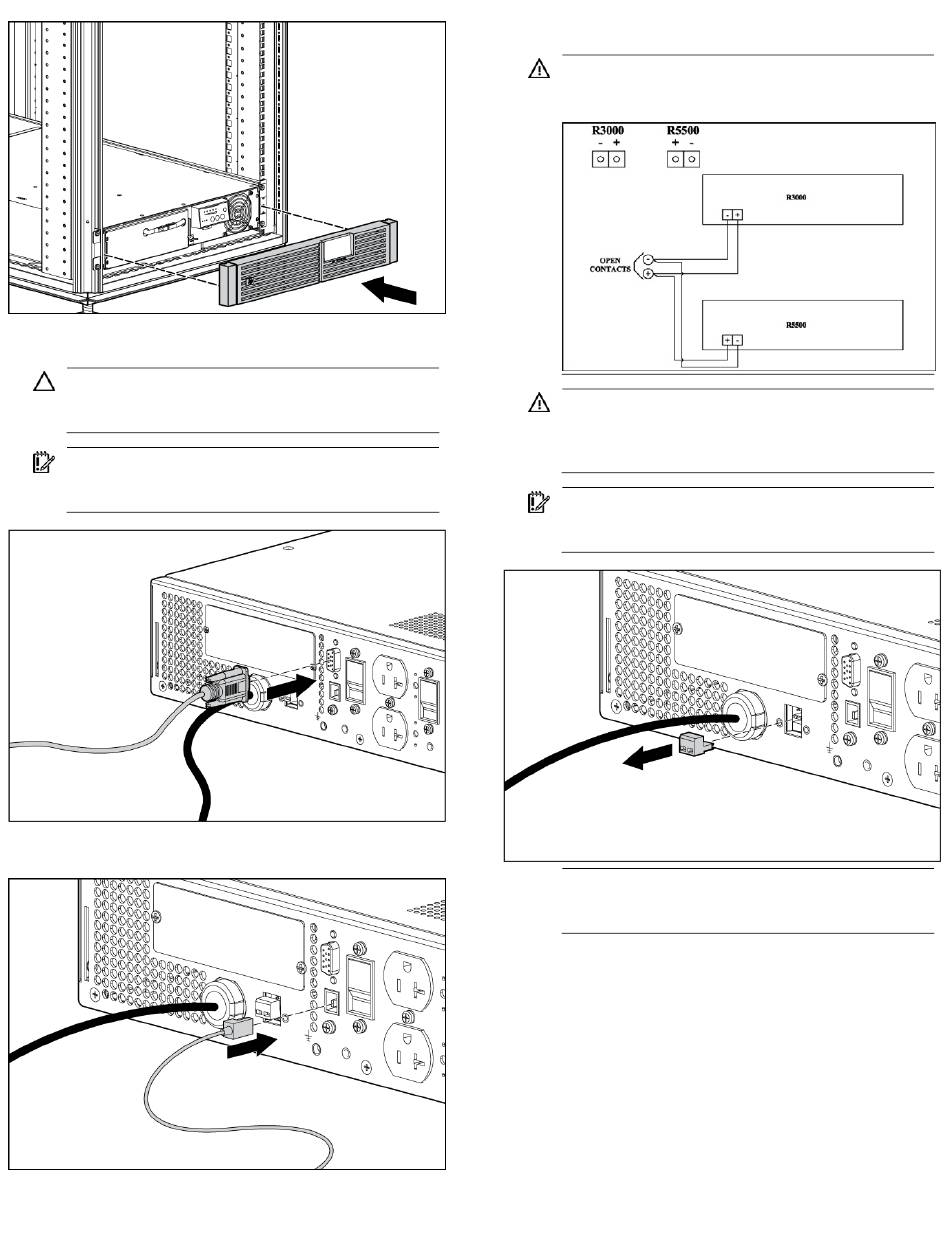

Connexion du port de communication série
ATTENTION : utilisez uniquement le câble d'ordinateur
fourni avec l'onduleur pour connecter les ports de
communication à l'ordinateur hôte.
IMPORTANT : le logiciel de gestion de l'alimentation
requiert un câblage adéquat entre le port de
communication et l'ordinateur hôte.
Connexion du port de communication USB
Connexion du port REPO
AVERTISSEMENT : les broches du port REPO respectent la
polarité. Veillez à vérifier la polarité lors de la connexion
du port REPO.
AVERTISSEMENT : conformément aux articles 645-10
et 645-11 de la norme NEC (NFPA 70), tout onduleur
installé dans un local technique informatique doit être
connecté au circuit REPO.
IMPORTANT : l'interrupteur distant doit être sur la position
ARRÊT (ouvert) de façon à pouvoir alimenter les prises
de sortie.
REMARQUE : connectez le bloc de connecteurs à
l'aide d'un câble torsadé non blindé (AWG n°22 à 18
ou équivalent).
Des paires de fils séparées sont reliées à un contact unique,
normalement ouvert, dans une connexion parallèle. HP recommande
d'utiliser différentes couleurs pour les fils positifs et négatifs.
Si un connecteur est déconnecté, puis reconnecté avec une polarité
inversée, une fonctionnalité REPO est émise. Pour éviter la
déconnexion du port REPO :
•
Minimisez les contraintes de fil lors de la connexion du
port REPO.
Évitez que des fils ne pendent à l'arrière de l'onduleur.
•
