5.
Montage du Majus
5.4.
Montage du projecteur
Nautilus (option)
.
Déterminer la position du projecteur Nautilus.
1.
Retirer le cadre pour pierres.
2.
Coucher le poêle sur la face frontale.
3.
10 Mesurer cm depuis le bord extérieur et le
milieu de la tôle de fond du poêle et marquer cet
endroit.
4.
Percer à l'endroit marqué avec une perceuse et
un foret (Ø 3,5 mm).
5.
Maintenir le projecteur Nautilus, support
compris, sur la tôle de fond et passer la vis de
fixation (vis à tôle M3,5) par le trou.
6.
Poser à nouveau l'encadrement en pierre.

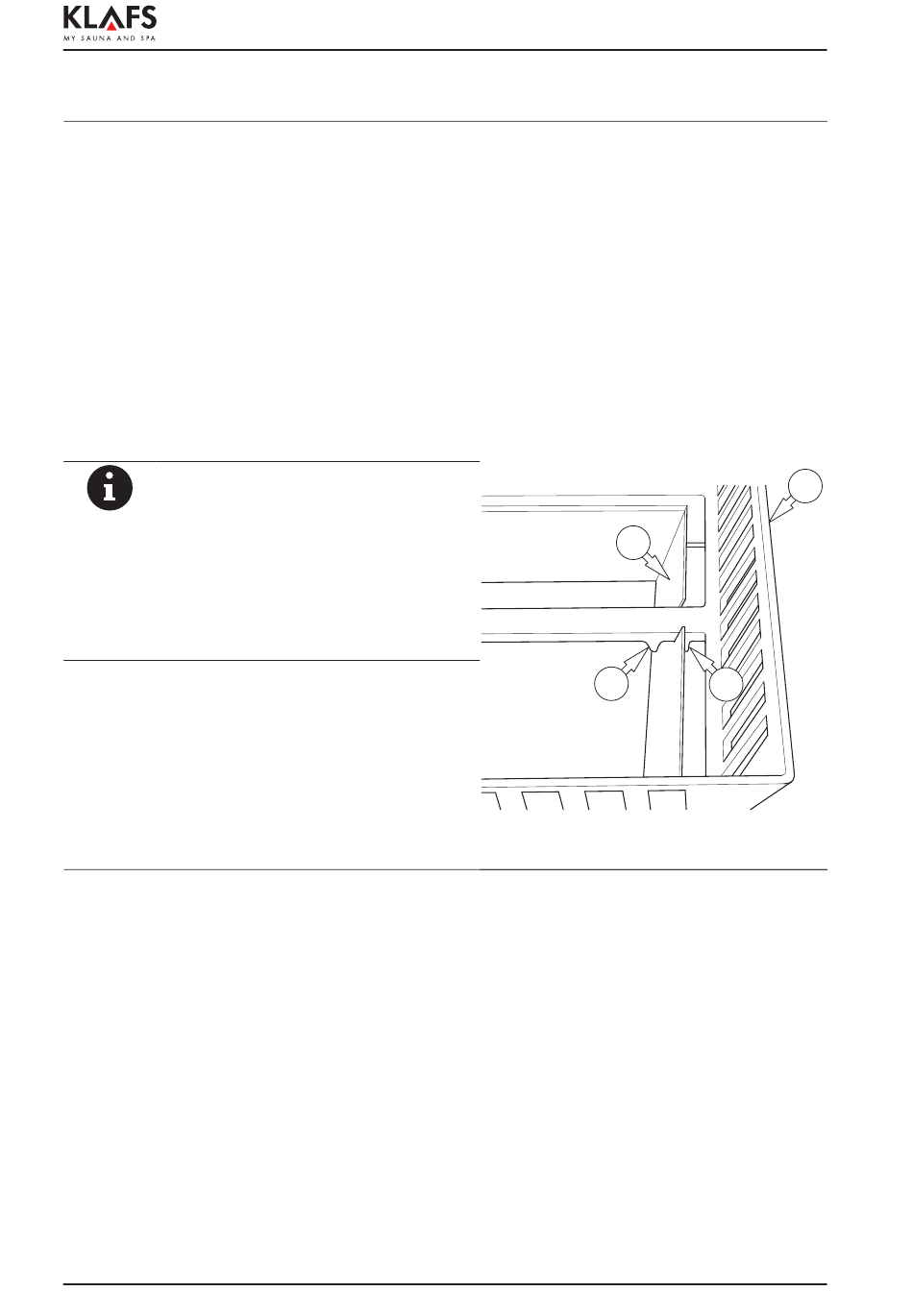

Vérifier la position de montage de la
corbeille à pierres (2).
Les becs (3) de l'encadrement en
pierre (1) doivent maintenir la corbeille à
pierres.
7.
Redresser le poêle.
8.
Raccorder le projecteur Nautilus selon le schéma
des connexions.
9.
Replacer le poêle à sa position initiale.
10. Remplir de pierres, voir au chapitre 7.1.
PAGE 28
Majus
2
3
3
5080113/10.11
1
