Montage du Majus
5.2.
Monter la rambarde et le
cache (supérieur)

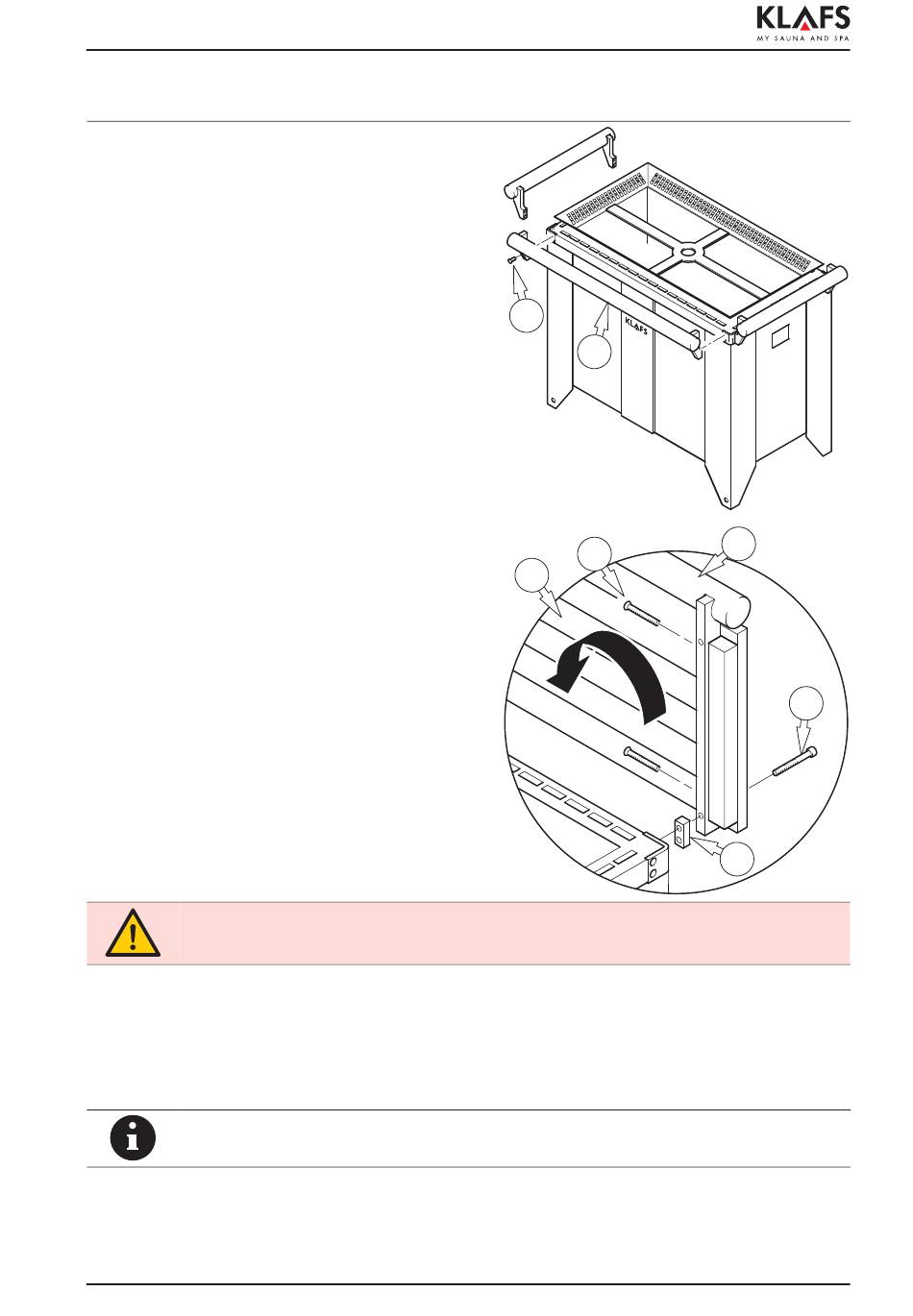

Rambarde
1.
Dévisser la vis inbus supérieur portant le logo
Klafs sur le profilé d'angle du côté du poêle.
2.
Fixer la rambarde (1) à l'aide des vis inbus
fournies (2) sur le profilé d'angle (M5 x 25).
Garde-corps avec cache (supérieur)
.
La position de montage du cache (5) est
indiquée sur le plan de montage.
3.
Dévisser quatre vis (3) sur le cache de la
rambarde.
4.
Tourner le cache de 180° et visser à nouveau la
rambarde.
5.
Desserrer la vis inbus supérieure sur le profilé
d'angle du côté de la banquette.
6.
Visser fermement la rambarde (4) avec le
cache (5) sur le profilé d'angle de la partie
extérieure du poêle en faisant passer les vis
inbus fournies (7) (M5 x 25) dans le perçage
supérieur du tasseau (6).
7.
Visser fermement la rambarde (4) avec le
cache (5) sur le profilé d'angle à l'aide des vis
inbus fournies (7) (M5 x 25) en les faisant passer
dans le perçage de fixation supérieur du
tasseau (8).
La rambarde n'est pas une poignée de manutention !
5.3.
Mise en place
Placer le poêle de sauna contre la paroi. Relever la position sur le plan.
Mettre en place le poêle en respectant les écarts minimum nécessaires.
Il faut de chaque côté le poêle doit être écarté de la paroi d'au moins 75 mm.
Apposer la vignette d'avertissement sur la paroi du sauna à proximité du poêle.
Le logo de Klafs doit se trouver sur la paroi avant !
5080113/10.11
