Démontage
Procédez comme suit pour débrocher une embase PotDis :
1. Coupez toutes les tensions d'alimentation appliquées sur le système de périphérie
décentralisée ET 200SP.
2. Appuyez simultanément sur les deux boutons de déverrouillage situés au-dessus et en
dessous de l'embase PotDis.
3. Extrayez l'embase PotDis de la BaseUnit PotDis en la tirant parallèlement vers l'avant.
6.9 Montage du module serveur
Introduction
Le module serveur à l'extrémité droite du montage ou de la rangée termine le système de
périphérie décentralisée ET 200SP.
Condition
La dernière BaseUnit est montée.
Montage du module serveur
Consultez la séquence vidéo "Montage de la structure"
(https://support.automation.siemens.com/WW/view/fr/95886218)
Procédez de la manière suivante pour monter un module serveur :
1. Accrochez le module serveur sur le profilé support à droite de la dernière BaseUnit.
2. Faites pivoter le module serveur vers l'arrière sur le profilé support.
3. Poussez le module serveur parallèlement vers la gauche jusqu'à ce que vous l'entendiez
s'enclencher sur la BaseUnit précédente.

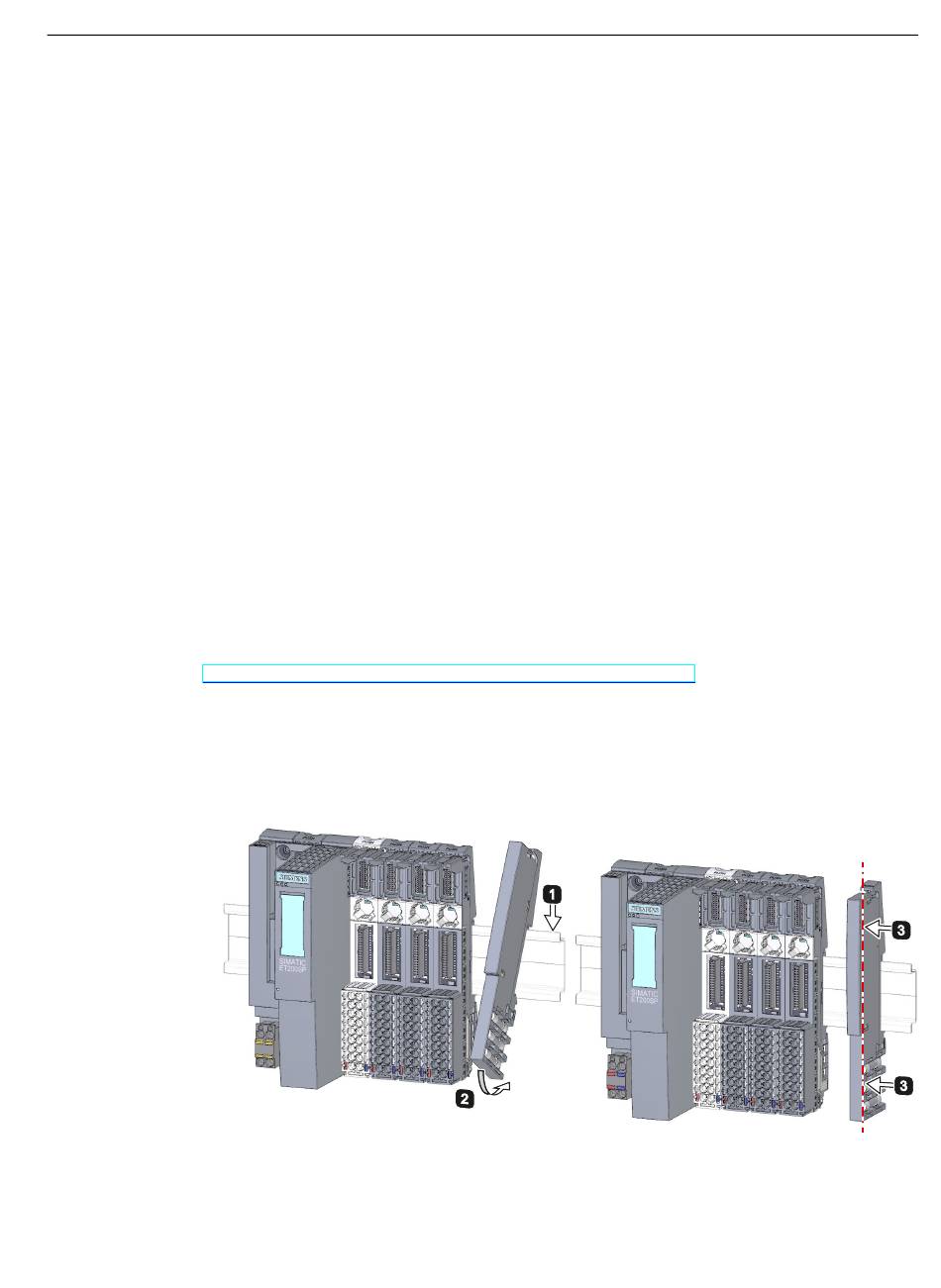

Figure 6-6 Montage du module serveur
