1. SCHÉMAS DE RACCORDEMENT
Le thermostat programmable WI-TIME WALL peut être alimenté à 85...264 V 50 - 60 Hz. Les bornes L et N alimentent
le thermostat programmable à 85...264 V et doivent être connectées à la tension du réseau avec le neutre sur la
borne N. Les bornes 1, 2 et 3 sont les contacts, hors tension, type SPDT du relais de sortie.

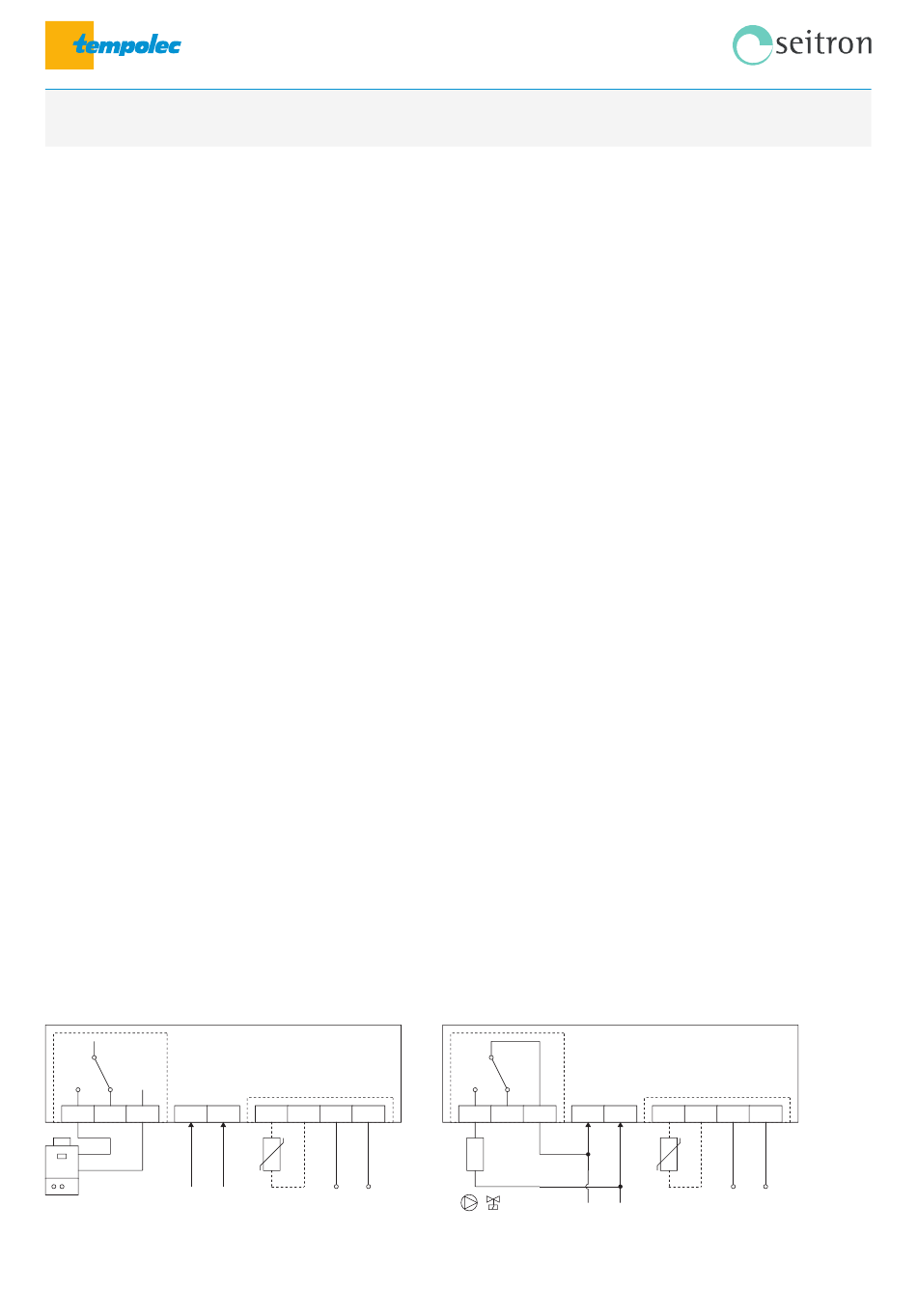

La figure 1 illustre comment connecter le thermostat programmable à une chaudière. La chaudière sera mise en
marche lorsque le thermostat programmable associé à la sortie demandera de la chaleur (mode chauffage). La
figure 2 montre comment connecter une charge (par exemple une pompe) qui est alimentée lorsque la sortie est
active, c'est-à-dire lorsque le thermostat programmable demande de la chaleur (chauffage) en utilisant la borne du
relais NA. Suivez le schéma de connexion de la figure 1 ou 2.
Le thermostat programmable dispose d'une entrée pour le raccordement d'une sonde à distance (en option). Dans
le cas où l'installation prévoit le montage d'une sonde à distance, il est nécessaire de procéder à une vérification de
l'installation et de connecter une sonde de type NTC de 10 kΩ à 25,0 °C aux bornes 6 et 7. En cas de doute sur le
type de sonde à connecter, veuillez consulter le fabricant.
Le dispositif peut être connecté à une centrale domotique avec laquelle il communiquera via le bus RS485 avec le
protocole MODBUS® RTU. Le bus RS485 est disponible aux bornes 9 (A) et 8 (B).
Les signaux relatifs au port RS485 sont isolés par une double isolation par rapport aux bornes L et N de l'alimentation
et à la borne du relais de sortie.
Il est nécessaire de lier les groupes de câbles avec des serre-câbles séparant les fils d'alimentation et de charge de
ceux du bus pour éviter que si un fil est accidentellement déconnecté, cela ne réduise l'isolation électrique.
Pour plus d'informations sur le mode de fonctionnement et le protocole de communication, il est nécessaire de
contacter le revendeur local.
AVERTISSEMENT
Pour régler correctement la température ambiante, installez le thermostat programmable loin des sources de
i
chaleur, des courants d'air ou des murs particulièrement froids (ponts thermiques). Si une sonde à distance est
utilisée, la note doit être appliquée à la sonde et non au thermostat.
Si la charge pilotée par le thermostat programmable fonctionne avec l'alimentation du réseau électrique, il est
nécessaire que la connexion soit effectuée en utilisant un interrupteur omnipolaire conforme aux normes en vigueur
et présentant une distance d'ouverture des contacts d'au moins 3 mm dans chaque pôle.
L'installation et les connexions électriques de l'appareil doivent être effectuées par du personnel qualifié
i
et dans le respect des normes en vigueur. Avant d'effectuer toute connexion, assurez-vous que l'alimentation
électrique est débranchée.
Effectuez les connexions électriques en suivant le schéma approprié.
i
NO
NC
C
1
2
3
4
Figure 1
4
5
6
7
8
L
N
B
Sonde à
85...264 V~
distance
Modbus
50-60 Hz
(option)
RS485
NO
NC
9
1
2
3
*
A
*:
/
www.tempolec.com
Figure 2
C
4
5
6
7
Sonde à
L
N
distance
(option)
85...264 V~
50-60 Hz
8
9
B
A
Modbus
RS485
