949 Avenue Saint Just
77000 VAUX LE PENIL
www.panol.fr
E : Etanchéité au feu
I : Isolation thermique
S : Etanchéité aux fumées
I<->o : Feu intérieur/extérieur
Ve / Ho : orientation
verticale/horizontale
Les clapets coupe-feu rectangulaires AXIO-R Encastré sont utilisés pour arrêter la propagation du feu et des fumées par les installations
de VMC dans les logements collectifs, les Immeubles de Grande Hauteur (IGH) et les Etablissements Recevant du Public (ERP). Ils sont
raccordés sur les conduits de ventilation rectangulaires au niveau des traversées de parois afin d'en rétablir le degré coupe-feu. Les
clapets AXIO-R Encastré disposent d'un mécanisme magnétique, entièrement hors du mur, allant du simple fusible thermique
(autocommandé) jusqu'au réarmement motorisé (télécommandé).
La gamme des clapets coupe-feu rectangulaires AXIO-R Encastré a une résistance au feu jusqu'à 3 h sous 500 Pa.
2) Joint d´étanchéité en caoutchouc (tenue aux fumées froides)
3) Lame mobile
4) Fusible thermique
6) Dissipateur de chaleur
•
Testé conformément à la norme NF EN 1366-2 à 500 Pa
•
Classe d'étanchéité à l'air C selon NF EN 1751
Rédacteur : AMA
Vérificateur : MEV
1. DESIGNATION PRODUIT
Voir marquage d´identification et de traçabilité, repris sur le tunnel du clapet
S.L = surface libre
E.ALIM = entrée d´alimentation
E. TEL = entrée de télécommande
DAS MOD = Produit modulaire
Pa = Pascal

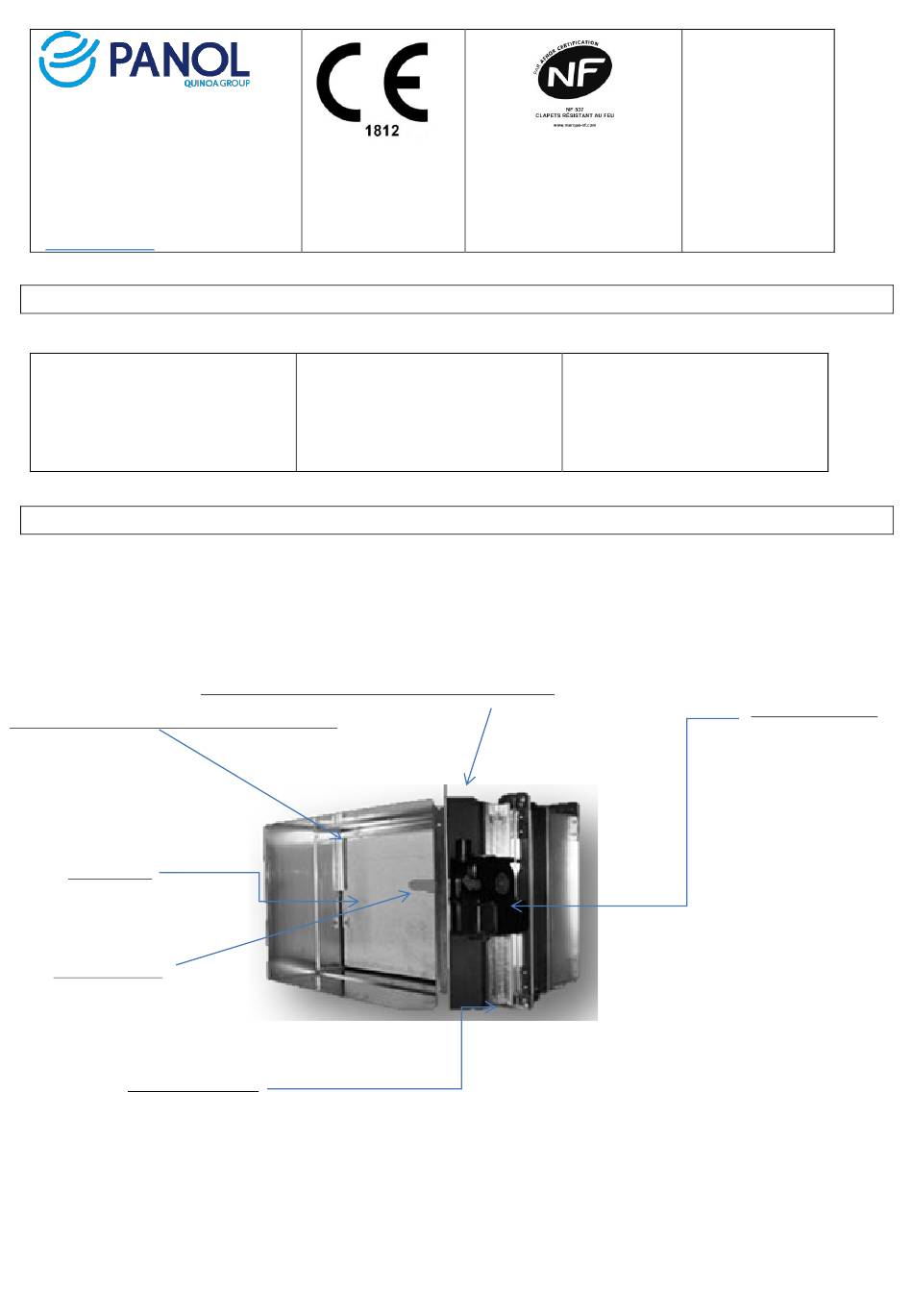

2. DESCRIPTION DU CLAPET COUPE-FEU AXIO-R ENCASTRÉ
1) Tunnel en 2 parties en tôle d´acier galvanisé de 1mm d´épaisseur
NF Clapets Coupe Feu et Volets de Désenfumage
Titulaire Nº 25
Organisme Certificateur
AFNOR Certification
11, rue Francis de Pressensé
93751 LA PLAINE ST DENIS CEDEX
Téléphone : +33 (0)1.41.62.80.00
Télécopie : +33 (0)1.49.17.90.00
Sites Internet : http://www.afnor.org
Email : certification@afnor.org
Notice technique
M42925_B
Cette marque atteste:
- De la conformité a la norme
NF S 61-937 (Parties 1 et 5
pour les capets) « systèmes
de Sécurité Incendie-
Dispositif actionnés de
Sécurté».
- De la conformité à l´arrèté
du 22 mars 2004 pour le
clessement de résistance au
feu
- Des valeurs des
carractéristiques annoncées
dans cette notice
D.A.S = Dispositif Actionné de sécurité
VCC = Volt courant continu
E = Emission
R = Rupture
5) Boîtier de commande
24/06/2020
3
