8.4 Retrait et installation du
panneau de contrôle
AVERTISSEMENT : Pour éviter des brûlures ou dommages
matériels, utilisez une protection adéquate avant de démonter
des composants si un brûleur ou une veilleuse a été allumé.
AVERTISSEMENT : N'utilisez PAS ce foyer sans le joint
d'étanchéité (situé sous le panneau de contrôle) en place. Si le
joint d'étanchéité est endommagé, il doit être remplacé.
ATTENTION : Vérifiez l'étanchéité de tous les raccords de gaz
(installés et préfabriqués) par un test de détection de fuite à
l'eau savonneuse.
8.4.1 Retrait du panneau de contrôle
1.
Coupez et/ou débranchez l'alimentation électrique.
2.
Repérez le robinet d'arrêt de gaz manuel (installé par votre
technicien). Fermez le robinet d'arrêt en le tournant à la
position OFF (sens horaire).
3.
Déconnectez tous les fils de composants optionnels
(interrupteur mural, thermostat, etc.) connectés aux bornes
supérieure et inférieure de la valve de contrôle de gaz OU
débranchez tous les composants de la prise de courant et
déconnectez tous les faisceaux de câble de la valve de gaz.
4.
Retirez le pare-étincelles et le cadre vitré.
5.
Retirez le jeu de bûches et les pierres de lave.
6.
Retirez le plaque appui-bûches arrière (3) vis et l'écran de
veilleuse.
7.
Retirez le brûleur (2) vis. Retirez le tube-venturi de l'orifice du
brûleur et retirez-le du foyer.
8.
Retirez le couvercle de brûleur. Il ya (3) vis situées à l'avant
et (2) vis situées le mur arrière de la chambre de combustion.
9.
Retirez et conservez les (10) vis retenant le panneau de
contrôle au foyer.
10. Soulevez le panneau de contrôle et sortez-le du foyer, en
veillant à ne pas endommager le joint d'étanchéité situé en
dessous.
8.4.2 Installation du panneau de contrôle
1.
Placez le panneau de contrôle dans le foyer, en alignant les
trous du panneau de contrôle avec les trous au plancher
du foyer. Fixez le panneau de contrôle au foyer avec les
vis retirées précédemment. VÉRIFIER QUE LE JOINT
D'ÉTANCHÉITÉ EST EN PLACE.
2.
Alignez les trous de couvercle de brûleur avec les trous à
l'arrière et au plancher de la chambre de combustion. Fixez
en place avec les (5) vis déjà retirées.
3.
Positionnez le tube-venturi sur l'orifice du brûleur. Fixez en
place avec les (2) vis déjà retirées.
4.
Réinstallez l'écran de veilleuse et les plaques appui-bûches
arrière.
5.
Réinstallez le jeu de bûches et les pierres de lave.
6.
Reconnectez tous les fils des composants optionnels aux
bornes supérieure et inférieure de la valve de contrôle de
gaz, OU reconnectez tous les faisceaux de câbles à la valve
de contrôle de gaz. Rebranchez dans la prise de courant
tous les composants débranchés précédemment.
7.
Réinstallez le cadre vitré et le pare-étincelles.
8.
Ouvrez le robinet d'arrêt manuel en le tournant à la position
ON (sens antihoraire).
9.
Rétablissez et/ou rebranchez l'alimentation électrique.
10. Vérifiez le positionnement du jeu de bûches, et le bon
fonctionnement du foyer et de tous les composants
électriques.
(3) VIS RETENANT LE PLAQUE APPUI-BÛCHES ARRIÈRE
RETIRER L'ÉCRAN DE VEILLEUSE ET LE BRÛLEUR - (2) VIS
(5) VIS RETENANT LE COUVERCLE DE BRÛLEUR
(10) VIS RETENANT LE PANNEAU DE CONTRÔLE

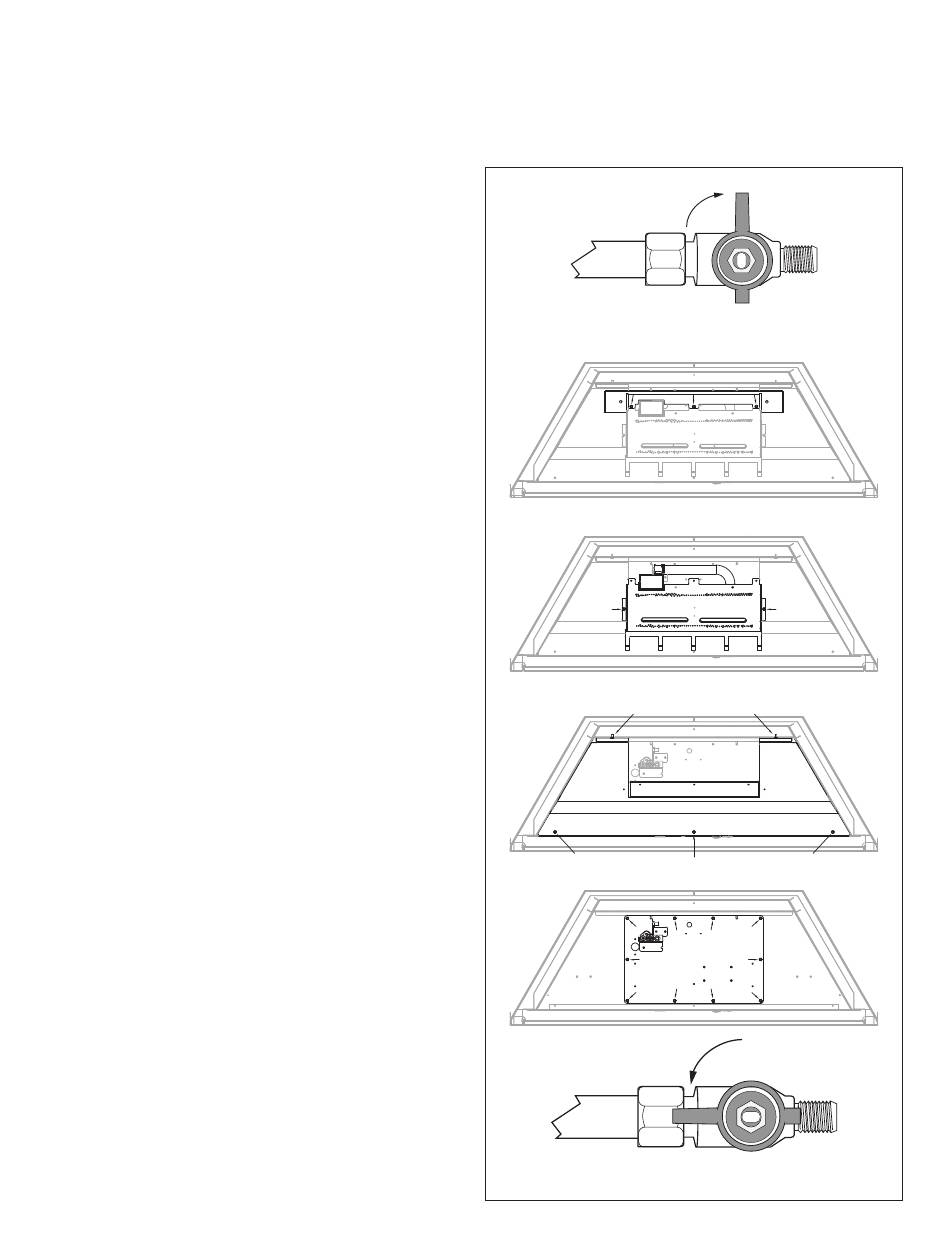

Figure 8.3, Retrait et installation du panneau de contrôle
PRÉPARATION DU FOYER 29
