Système d'ouverture de porte de garage

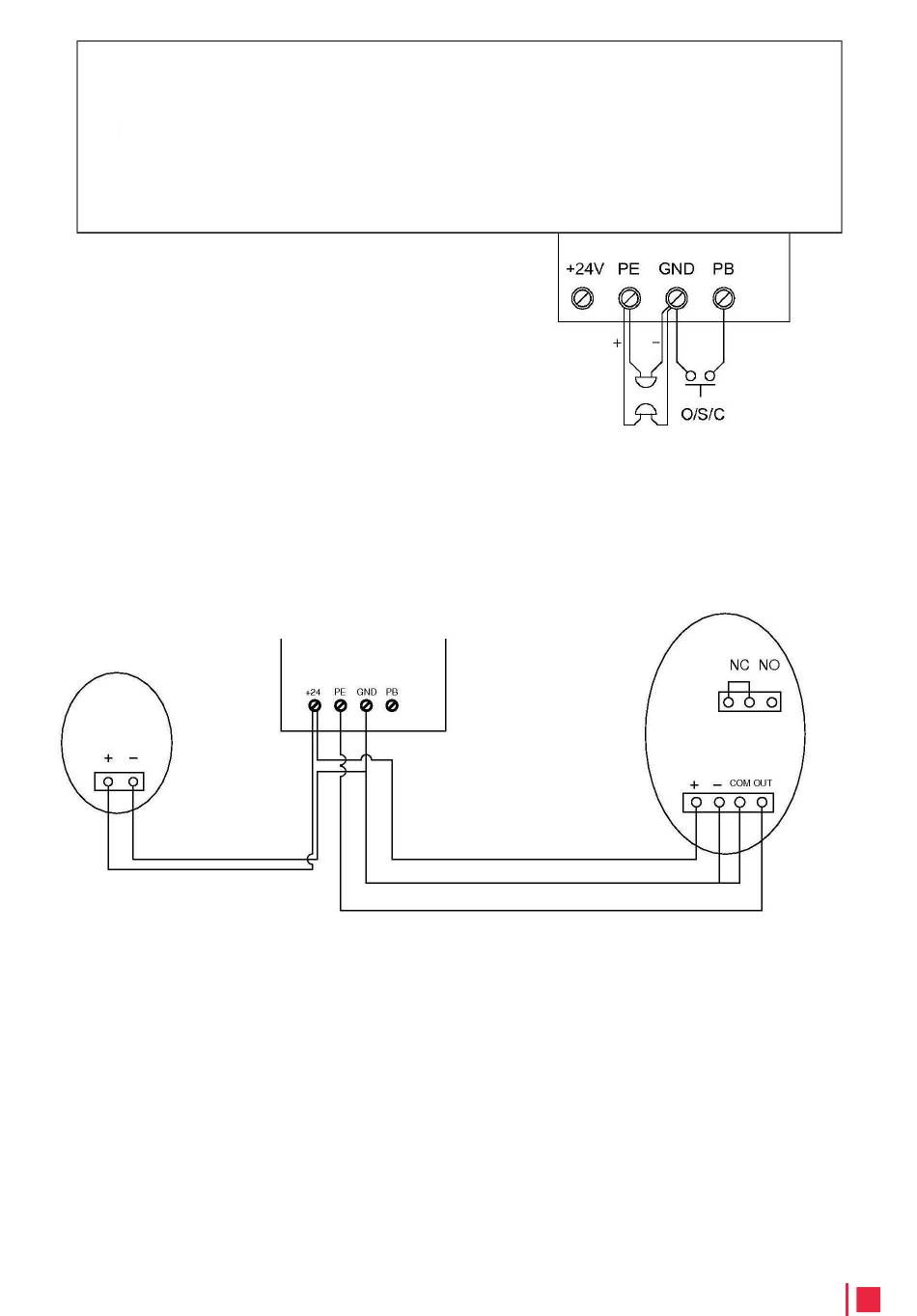

Figure 19
Faisceau photo pour l'impulsion
Connexion par faisceau photoélectrique (en option)
– Fig.19,Fig.20
Connexion de contrôle du commutateur (en option) – Fig.19
Note:
1. Le flash (voyant d'avertissement) doit être inférieur à 25W.
2. PB (Bouton externe) doit être "NON".
Figure 20
Contrôle de la connexion / de la commutation du faisceau
Une autre introduction et application du terminal
Les interfaces 1.O / S / C sont disponibles. (Fig. 21, Fig. 22)
1. Ajoutez un nouveau bouton O / S / C pour ouvrir ou fermer la porte.
2. Fonction de flash. (Fig. 21, Fig. 22)
Il existe des interfaces correspondantes pour cette fonction et fournissent une tension de
lampe flash 24v-35v. Connectez la lampe flash avec 24v-28v DC, current≤100mA. Si vous
utilisez des lampes d'alimentation flash CA 220 V, veuillez combiner un adaptateur et un
câblage si nécessaire.
3. Protection de porte (SD) (Fig. 21, Fig. 22)
Cette fonction garantit que la porte ne peut être ouverte que si la petite porte est fermée. Le
panneau de porte ne sera pas endommagé.
