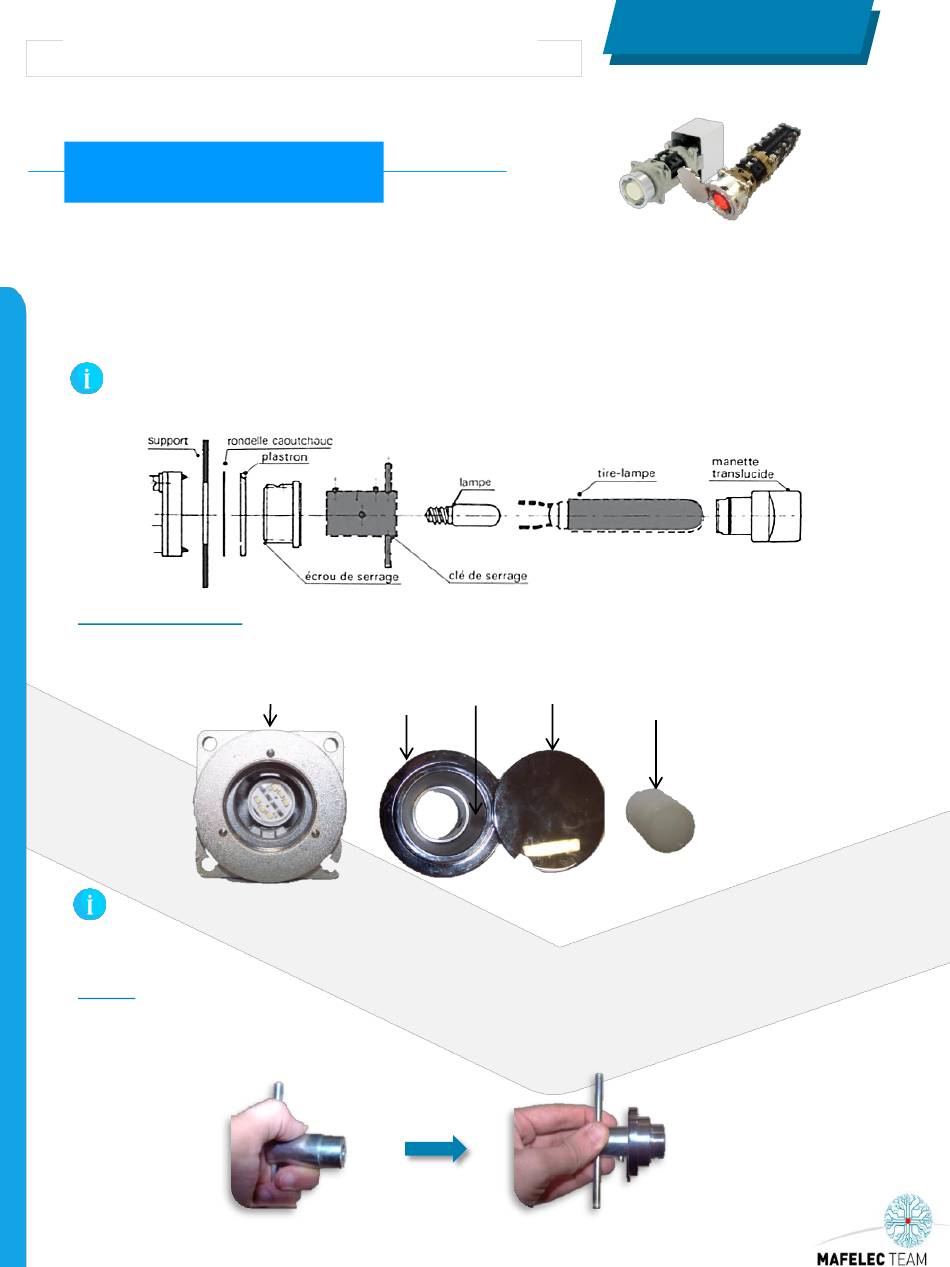

BOUTONS POUSSOIRS LUMINEUX DE TYPE C
Installation et entretien
Fixation des boutons poussoirs
C16BLE-C16CLE-C16BLEP-C16CLEP
L'appareil normal est prévu pour être monté sur un support de : 2 à 4 mm.
Le produit est fixé sur le support par l'intermédiaire d'un écrou central. 2 personnes sont recommandées
pour fixer correctement le bouton poussoir : une personne à l'arrière du support pour orienter et maintenir
le produit, l'autre pour mettre en place le la collerette et l'écrou central puis serrer le bouton poussoir.
Le principe de fixation des boutons poussoirs lumineux est identique au principe de fixation des
commutateurs TL et TPL
Etape 0 (préparation) :
Dissocier tous les éléments constitutifs de la partie avant du bouton poussoir tel que présenté ci dessous.
* Pour les boutons poussoirs en présentation C16BLE et C16CLE il n'y a pas de plaque de protection,
seulement une collerette d'encastrement.
Etape 1 :
Insérer l'ensemble écrou-collerette (plaque de protection) sur la clé de serrage (référence :
1SNA317179R0000) en appuyant sur le piston.
8
* Les spécifications et dessins présentés sont susceptibles de changer, et n'ont pas de valeur contractuelle sauf confirmation de nos spécialistes.
Bloc bouton poussoir
Collerette
d'encastrement
Ecrou de serrage
Plaque de protection*
TEC180117001 Rev. 2
Bouton de
commande
