TEC180117001 Rev. 2

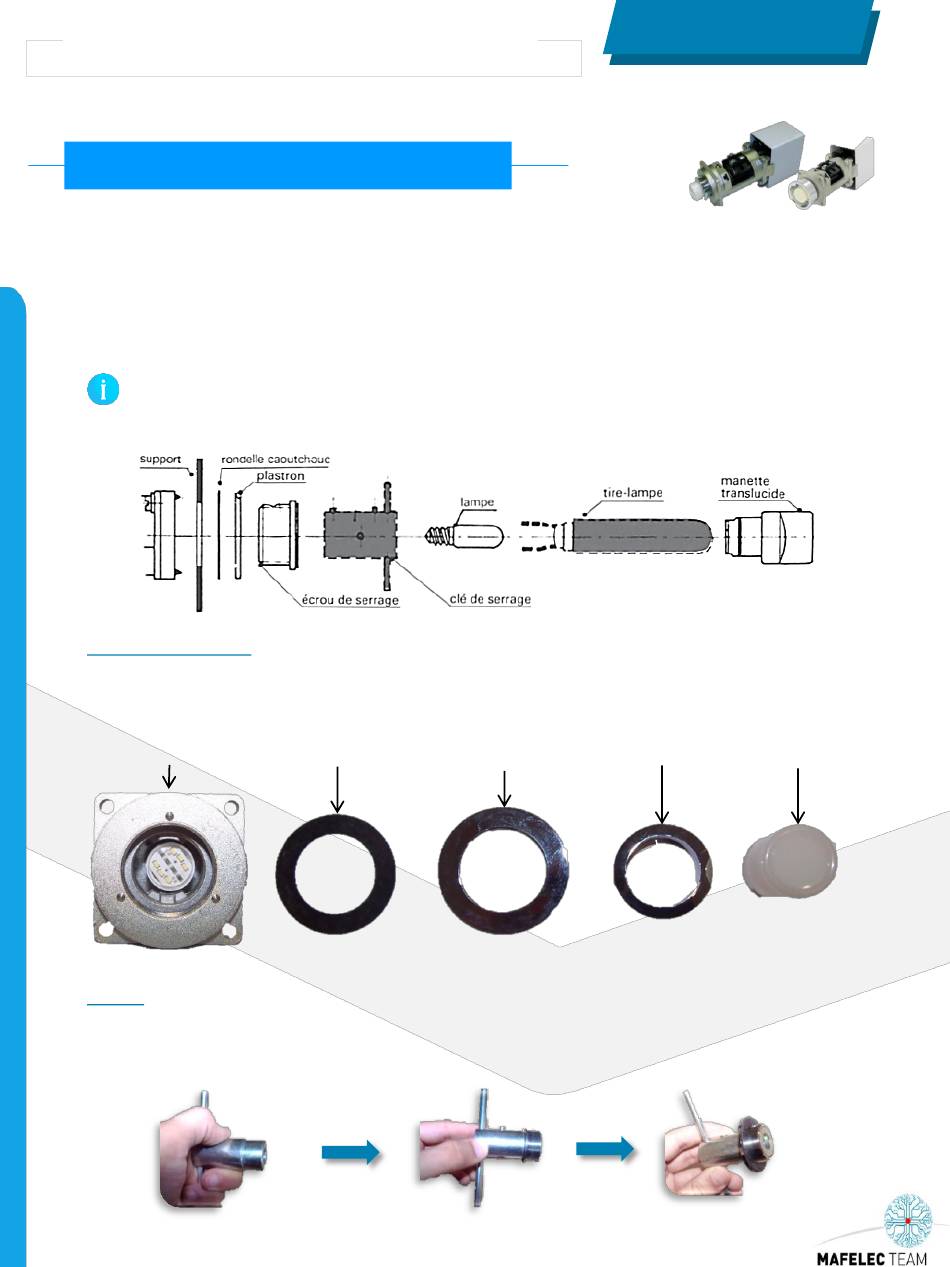

BOUTONS POUSSOIRS LUMINEUX DE TYPE C
Installation et entretien
Fixation des boutons poussoirs C16BL-C16CL
L'appareil normal est prévu pour être monté sur un support de : 2 à 4 mm
Le produit est fixé sur le support par l'intermédiaire d'un écrou central. 2 personnes sont
recommandées pour fixer correctement le bouton poussoir : une personne à l'arrière du support pour
orienter et maintenir le produit, l'autre pour mettre en place le plastron, l'écrou central puis serrer le
bouton poussoir.
Le principe de fixation des boutons poussoirs lumineux est identique au principe de fixation des
commutateurs TL et TPL
Etape 0 (préparation) :
Dissocier tous les éléments constitutifs de la partie avant du bouton poussoir tel que présenté ci
dessous.
Bouton de commande
Ecrou de serrage
Bloc bouton poussoir
Rondelle caoutchouc
Plastron
Etape 1 :
Insérer l'écrou sur la clé de serrage (référence : 1SNA317179R0000) en appuyant sur le piston.
*Si le produit est équipé d'un plastron, positionner la rondelle caoutchouc et celui-ci sur l'écrou.
5
* Les spécifications et dessins présentés sont susceptibles de changer, et n'ont pas de valeur contractuelle sauf confirmation de nos spécialistes.
