3. BRANCHEMENT
3.2 B
RANCHEMENT DE LA COMMANDE MURALE AUXILIAIRE OPTIONNELLE
3.2 B
RANCHEMENT DE LA COMMANDE MURALE AUXILIAIRE OPTIONNELLE
VC0243
Lors de la confi guration de l'option OVR à l'écran ACL, choisir l'une de ces 3 confi gurations: BAL (l'appareil demeure
balancé tout en fournissant un débit d'air maximum), PER (l'appareil est légèrement débalancé puisque le moteur de
distribution fonctionne à vitesse MAX tout en fournissant une ventilation maximale à l'évacuation) et DIS (l'appareil est
débalancé puisque la distribution de l'air est constante malgré un besoin plus élevé en ventilation à l'évacuation).
3.3 R
ACCORDEMENT ÉLECTRIQUE AU SYSTÈME CENTRAL À AIR PULSÉ
Ne jamais brancher un circuit 120 volts c.a. aux bornes du câblage du système central à air pulsé (méthode
standard). Utiliser seulement le circuit classe 2 du ventilateur du système central à air pulsé. L'appareil
est conçu pour des basses tensions uniquement; le brancher à une tension de 120 volts l'endommagerait
instantanément.
3.3.1 F
ONCTIONNEMENT DE L
Si le thermostat est équipé d'une sortie ventilation optionnelle, il est possible de l'utiliser pour faire fonctionner l'appareil.
Choisir parmi ces 4 confi gurations : minimum (appareil fonctionnant à vitesse MIN), intermittent (appareil fonctionnant à
vitesse MIN 20 min/h, puis selon la confi guration sélectionnée pour INT durant 40 min), auto (appareil fonctionnant selon la
température extérieure) et maximum (appareil fonctionnant à vitesse MAX) à l'option DRY sur l'écran ACL lorsque le contact
VENT est activé. Consulter la section 5 pour obtenir plus de détails.
NOTE : Cette option de contact sec prévaudra sur la commande murale principale; nous ne recommandons pas l'utilisation
conjointe d'une commande murale et d'un thermostat.
3.3.2 I
NTERCONNEXION DE L
Ces connexions doivent être effectuées si vous voulez que l'appareil force le fonctionnement du ventilateur du système
central à air pulsé lors de la ventilation.
NOTE : Ces connexions sont requises pour la confi guration d'installation T-4. Consulter la section 2.2 pour obtenir plus de
détails.
3.3.3 S
YNCHRONISATION AVEC LE FONCTIONNEMENT DU SYSTÈME CENTRAL À AIR PULSÉ
La technologie Virtuo permet de synchroniser le fonctionnement de l'appareil avec le temps de fonctionnement du
système central à air pulsé. Cela évite que le système central à air pulsé fonctionne inutilement tout en fournissant une
meilleure distribution d'air.
NOTE : Les connexions W et Y doivent être ajoutées aux connexions R et C pour informer l'appareil du fait que le système
central à air pulsé est en fonction.
(SUITE)

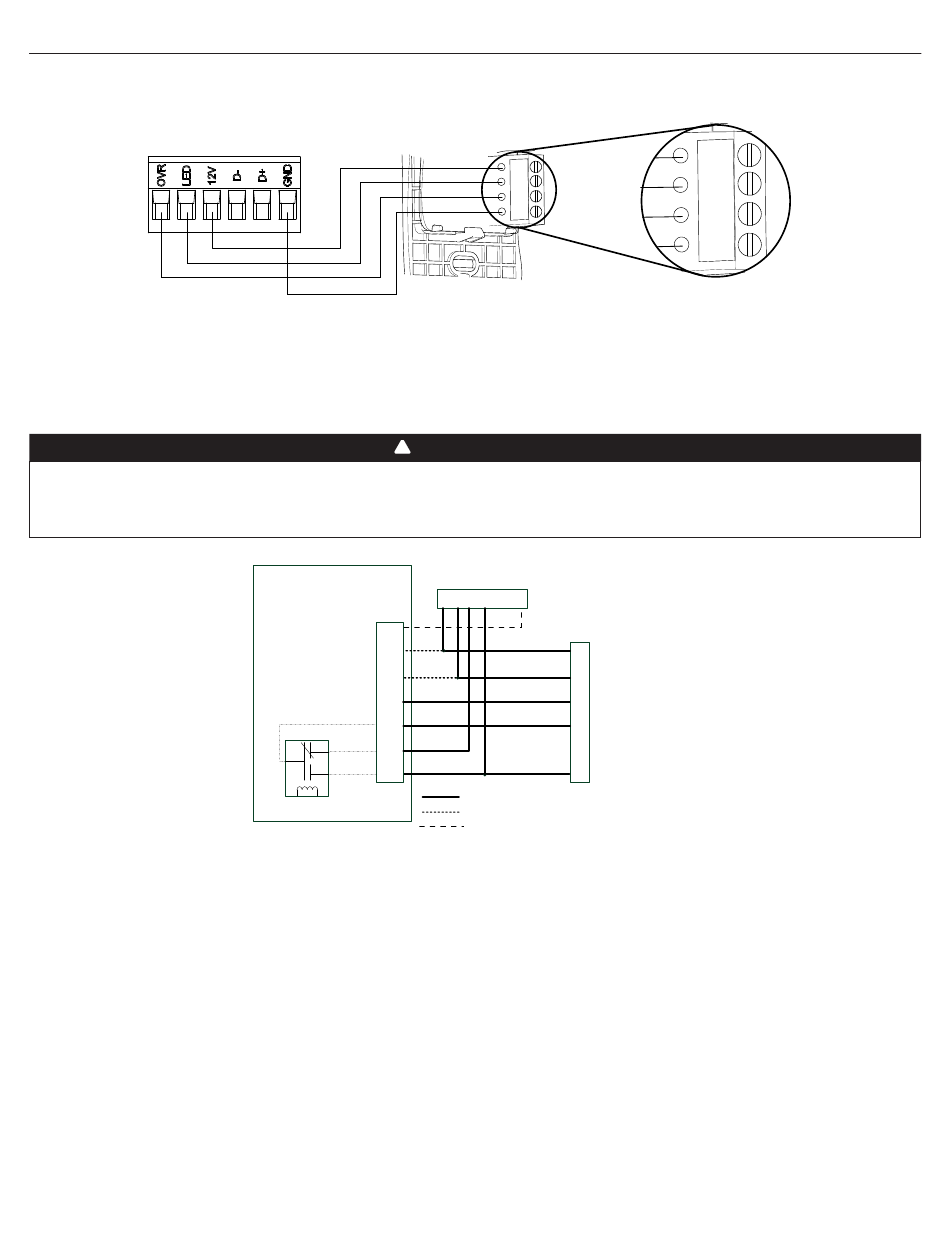

Options de câblage avec système central à air pulsé
Borniers de la carte
électronique de
l'échangeur d'air
J13
Vent
Y
W
C
Gf
NC
G
COM
NO
R
Logique
interne
VE0432F
'
APPAREIL AVEC LE THERMOSTAT DU SYSTÈME CENTRAL À AIR PULSÉ
'
APPAREIL AVEC UN SYSTÈME CENTRAL À AIR PULSÉ
20-40-60
12V
LED
OVR
Gnd
AVERTISSEMENT
!
Thermostat du système central à air pulsé
Y W G R C Acc
Système central
à air pulsé
Y
W
C
G
R
Système central à air pulsé stantard/
Câblage requis pour le système central à air pulsé
Câblage optionnel pour synchronisation
Câblage optionnel pour activation à partir du thermostat
(R/C/G/G
12
12V
LED
OVR
Gnd
)
F
