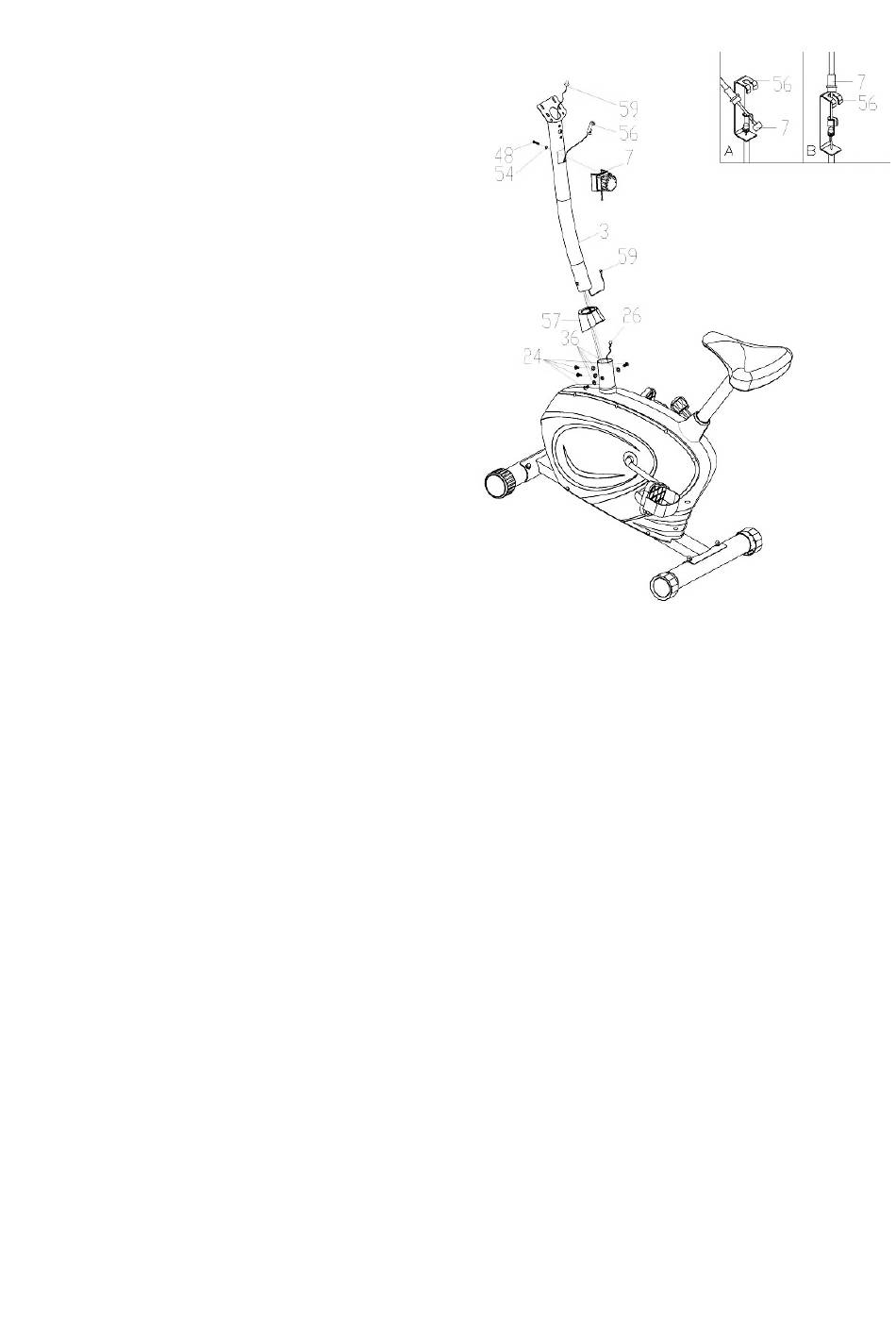

3. Support de guidon et réglage de la rési-
stance
Enlevez une vis (24) et une rondelle de Ø8
(36) du tube situé sur le cadre principal (1).
Passez le câble de traction du réglage de la
résistance (56) à travers le support de guidon
(3) et faîtes le sortir par l'ouverture carrée.
Reliez le câble du capteur (26) du cadre prin-
cipal (1) avec le câble du capteur central (59)
au niveau du support de guidon (3). Insérez
le support de guidon (3) sur le tube corre-
spondant sur le cadre principal (1) et fixez le
tout avec la vis (24) et la rondelle (36) enle-
vées auparavant.
ATTENTION : Ne coincez pas les câbles dans le support de guidon.
Reliez la molette de réglage de la résistance (7) et le câble de traction du réglage de la résistance
(56), comme indiqué sur les images A et B. Insérez le bout du câble de la molette (7) dans le
crochet à ressort du câble de traction (56) (A), puis passez le câble de la molette dans l'encoche
prévue à cet effet (B).
Enlevez la vis (48) et la rondelle de Ø5 (54) de la molette de réglage de la résistance (7). Insérez
ensuite la molette (7) sur le support de guidon (3) et fixer le tout avec les vis et rondelles enlevées
au préalable.
6
