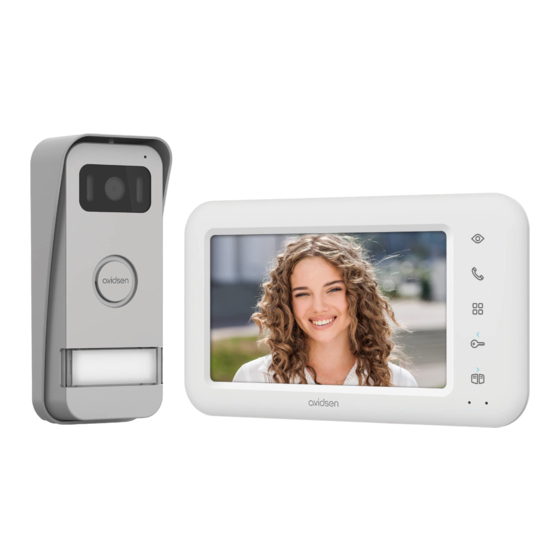

- Page 1 VISIOPHONE - 2 FILS ÉLIA Ref.112290 MAYA Ref.112291 100m Résiste Connexion Portée Friendly aux intempéries 2 fils POLARITY PROTECT Vision Taille Touches Nombre Design de nuit de l’écran tactiles de sonneries Français www.avidsen.com...
- Page 2 SOMMAIRE...
- Page 3 A - CONSIGNES DE D - UTILISATION SÉCURITÉ 1 - IDENTIFIER LE VISITEUR ET LUI PARLER 2 - ACTIVER LA PLATINE DE RUE DEPUIS 1 - INTRODUCTION MONITEUR 2 - ENTRETIEN ET NETTOYAGE 3 - OUVERTURE D’UNE SERRURE ÉLECTRIQUE ET D’UNE COMMANDE AUTOMATIQUE 3 - RECYCLAGE (EN OPTION)
- Page 5 A - CONSIGNES DE SÉCURITÉ 1 - INTRODUCTION • Ne pas brancher l’appareil aux installations nationales de télécommunication. Cet interphone vidéo associe deux modules : un • Le câble moniteur - platine de rue doit être moniteur récepteur et une platine de rue facile à d’un seul tenant.
- Page 6 B - DESCRIPTION DU PRODUIT 1 - CONTENU DU KIT Moniteur Vis de fixation ( 4 pour le moniteur, 3 pour la platine de rue) Platine de rue Clé à six pans Support mural pour moniteur Adaptateur secteur Chevilles ( 4 pour le moniteur, 3 pour la platine de rue) Borniers encliquetables pour platine de rue 2 - MONITEUR...
- Page 7 B - DESCRIPTION DU PRODUIT 3 - PLATINE DE RUE Casquette de protection Microphone Objectif Eclairage infrarouge Haut-parleur Bouton d’appel Porte nom Borniers de connexion amovibles 4 - SUPPORT MURAL Le moniteur est prévu pour être fixé au mur. Un support mural et la visserie nécessaire sont fournis. 5 - ADAPTATEUR SECTEUR Un adaptateur secteur 230Vac 50 Hz/ 17Vdc 1,5A est fourni dans le kit pour l’alimentation du moniteur.
- Page 8 C - INSTALLATION La hauteur d’installation recommandée est située à environ 160 cm du sol pour la platine de rue et 150 cm du sol pour l’unité interne. 50cm 70° 160cm 150cm ATTENTION : Pour des raisons évidentes de sécurité, les branchements ne doivent être effectués qu’après avoir coupé...
- Page 9 C - INSTALLATION Visser ensuite la platine de rue sur la casquette à l’aide de la vis fournie. Mettre en place l’étiquette nominative.
- Page 10 C - INSTALLATION 2 - INSTALLATION DU MONITEUR Fixer le support mural au mur à l’aide de vis et chevilles adaptées au support (les vis et chevilles fournies conviennent pour des murs en matériaux plein). Après avoir effectué les branchements du moniteur (voir paragraphe «connexions»), fixer le moniteur sur son support.
- Page 11 C - INSTALLATION Longueur du câble Section à utiliser De 0 à 50m 0,75mm2 De 50m à 100m 1,5mm2 Entre la platine de rue et une gâche électrique (non fournie) Utiliser une gâche 12V/1,1A maximum avec mémoire mécanique. Pour la connexion entre la platine de rue et la gâche, utiliser du câble de type : Longueur du câble Section à...
- Page 12 D - UTILISATION 1 - IDENTIFIER LE VISITEUR ET LUI PARLER 3 - OUVERTURE D’UNE SERRURE ÉLECTRIQUE ET D’UNE COMMANDE AUTOMATIQUE (EN Le visiteur appuie sur le bouton d’appel de la platine OPTION) de rue : Si l’appareil est équipé d’une serrure électrique et/ ou d’une commande automatique (voir paragraphe «Connexion»), appuyez sur la touche (pour la...
- Page 13 D - UTILISATION 4 - PARAMÈTRES SUR LE MONITEUR Pendant que l’écran est allumé, appuyez sur la touche pour afficher l’écran suivant : Naviguez dans les sous-menus en appuyant sur les touches CON . COL . CALL . INCOME . RING .
- Page 14 E - INFORMATIONS TECHNIQUES ET LÉGALES 1 - CARACTERISTIQUES TECHNIQUES MONITEUR couleur 7 pouces LCD extra plat Écran PAL/NTSC Standard vidéo 800 x 480 Résolution avec adaptateur secteur 230 VAC Alimentation 50 Hz/17 VDC 1,5 A fourni Protection en cas de court-circuit et en cas d’inversion de polarité Protection 2 fils Système de transmission (audio et vidéo)
- Page 15 • Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à Avidsen s’engage à disposer d’un stock de pièces la société Avidsen. détachées sur ce produit pendant la période de • Toute intervention sur l’appareil annulera la garantie contractuelle.
- Page 16 19 Avenue Marcel Dassault ZAC des Deux Lions - 37200 Tours - France Photographs and illustrations non-binding/©AdobeStock.com/© Avidsen France 2023...
