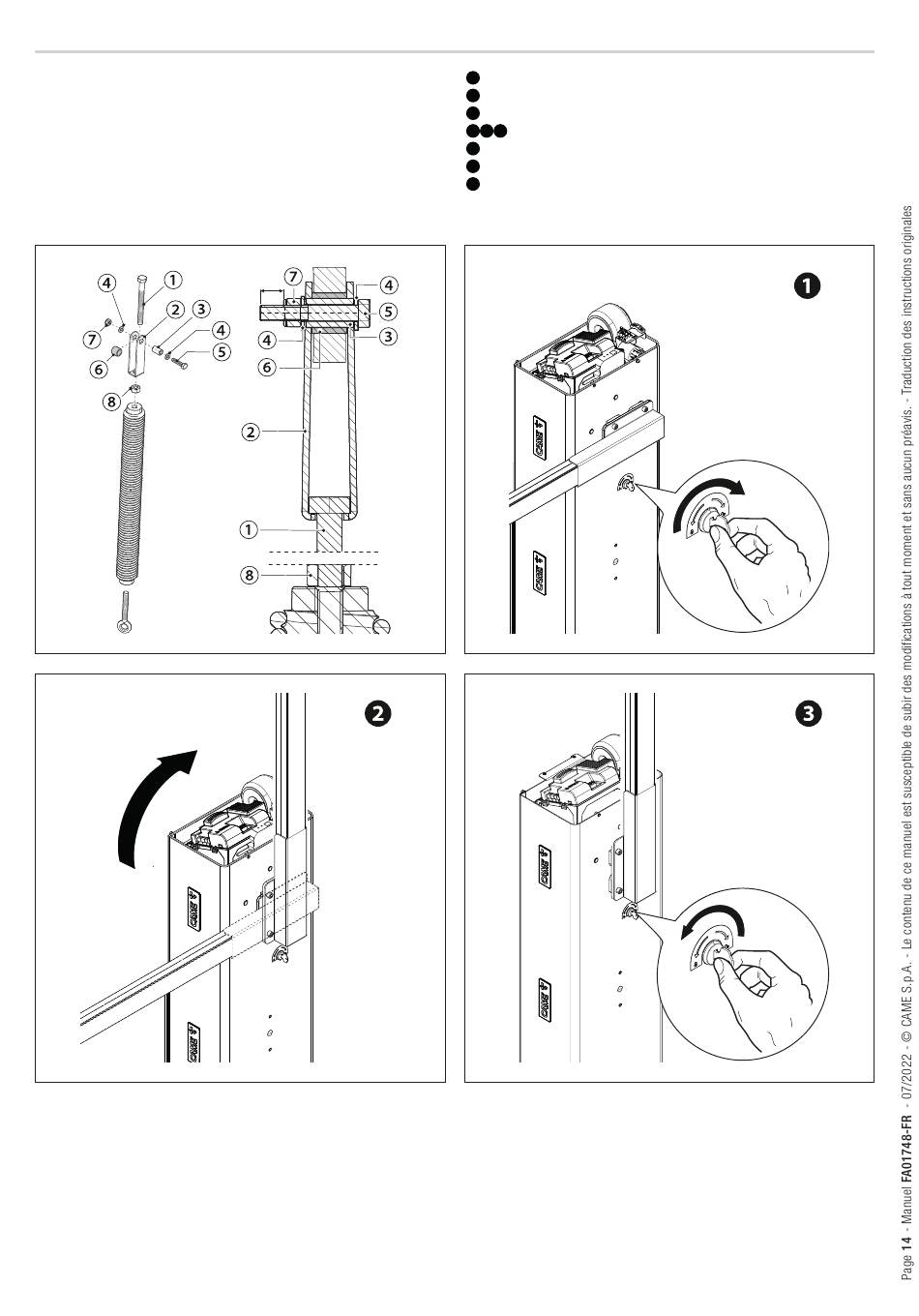

Montage du ressort d'équilibrage
①
Vis à tête hexagonale M12 x 120
②
Fixation supérieure ressort
③
Douille Ø13.8
④
Rondelle M8
⑤
Vis à tête hexagonale M8 x 35
⑥
Douille Ø19
⑦
Écrou de sécurité M8
⑧
Écrou M12
10
1
Débloquer le motoréducteur.
2
Positionner la lisse à la verticale
3
Embrayer le motoréducteur
4 5 6
Assembler le goujon de fixation et le fixer au bras levier.
7
Visser le tirant à œillet sur la partie inférieure du ressort
8
Visser le ressort au goujon de fixation.
9
Accrocher le tirant à œillet à l'étrier de fixation
