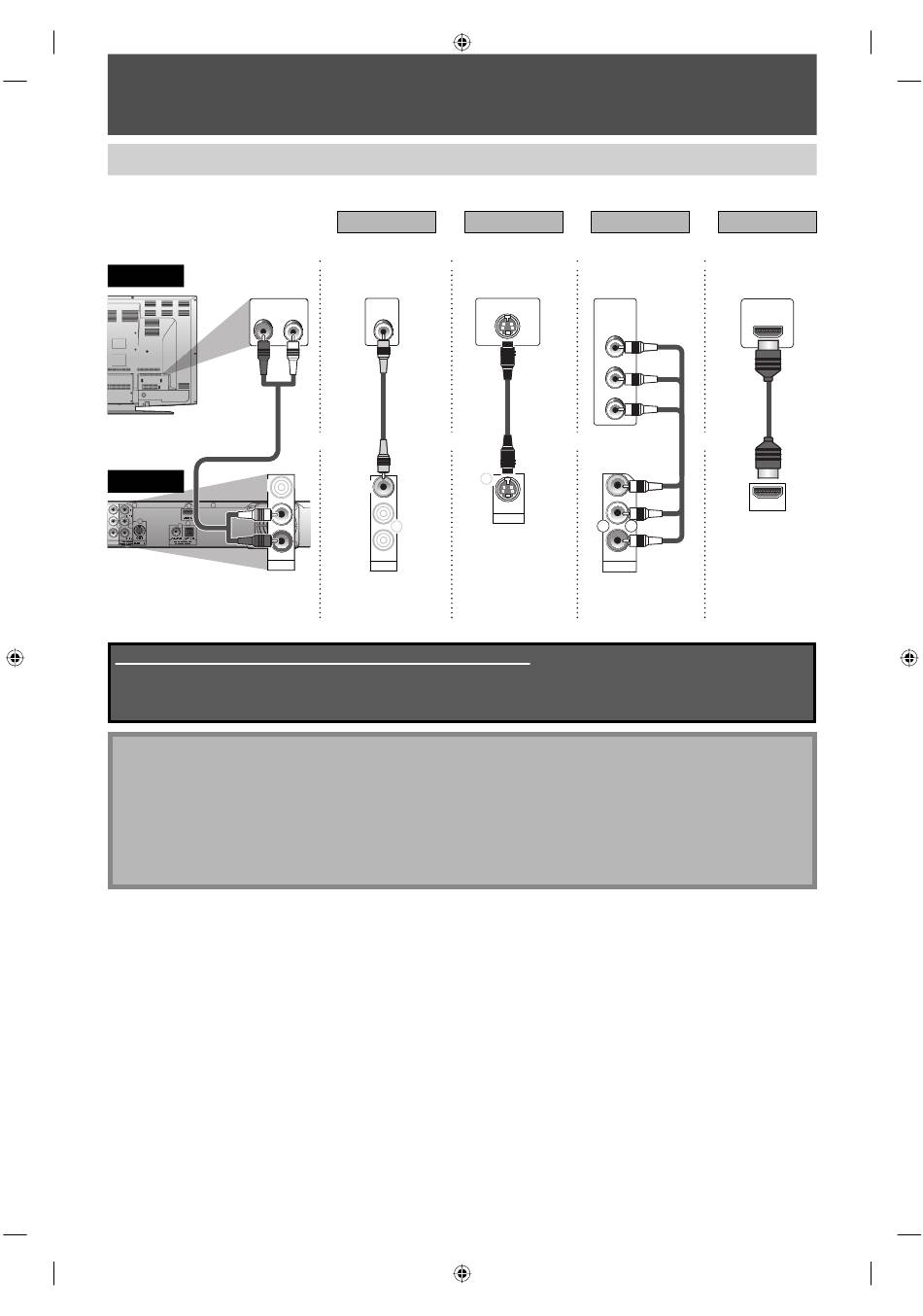

CONNEXION À UN TÉLÉVISEUR
Effectuez l'une des connexions suivantes, en fonction des possibilités de votre appareil existant.
audio analogique
TV
câble audio
cet appareil
Y
L
P
B
/C
B
HDMI OUT
OUT
COAXIAL OPTICAL
R
P
R
/C
R
DIGITAL AUDIO OUTPUT
AV OUT
COMPONENT
S-VIDEO
VIDEO OUTPUT
PCM / BITSTREAM
AV OUT
Les câbles fournis utilisés dans cette connexion sont les suivants :
• 1 câble audio RCA (L/R)
• 1 câble vidéo RCA
Achetez les autres câbles nécessaires dans un magasin local.
Remarque sur la connexion HDMI
• Une connexion simple à 1 câble avec un appareil ayant un connecteur HDMI (Interface Multimédia à Haute
Définition) permet le transfert numérique des images numériques des DVD vidéo et d'autres appareils.
Si la connexion est effectuée avec un câble HDMI, le signal audio est émis simultanément avec le signal audio
numérique, vous n'avez alors pas besoin de la connexion audio analogique décrite ci-dessus.
Remarques
• Connectez cet appareil directement au téléviseur. Si les câbles audio/vidéo RCA sont connectés à un
magnétoscope, les images peuvent être déformées à cause du système de protection contre la copie.
Pour régler le mode de balayage progressif, consultez la page 110
• Cet appareil est compatible avec le système de balayage progressif. Cette fonctionnalité vous offre des images de définition
plus élevée que le système d'émission traditionnel. Pour utiliser cette fonctionnalité, vous devez régler le "Balayage progressif"
sur "EF".
