Montage avec support:
!
Avertissement!
- Pour éviter d'endommager l'automatisme et la porte, l'automatisme doit être xé sur un support sur l'arbre, de manière à l'amortir
contre les vibrations.
- The automatisme must be installed in a protected area of shocks.
- The xation surface should be solid.
- Should be used accessories with capacity to xing the engine to surface.
- Install suitable tubes for the passage of electrical cables, to ensure the complete protection against mechanical damage.
- The door structure must be resistant enough, with e cient hinges.
- There should be no friction between xed parts and moving parts.
B
F

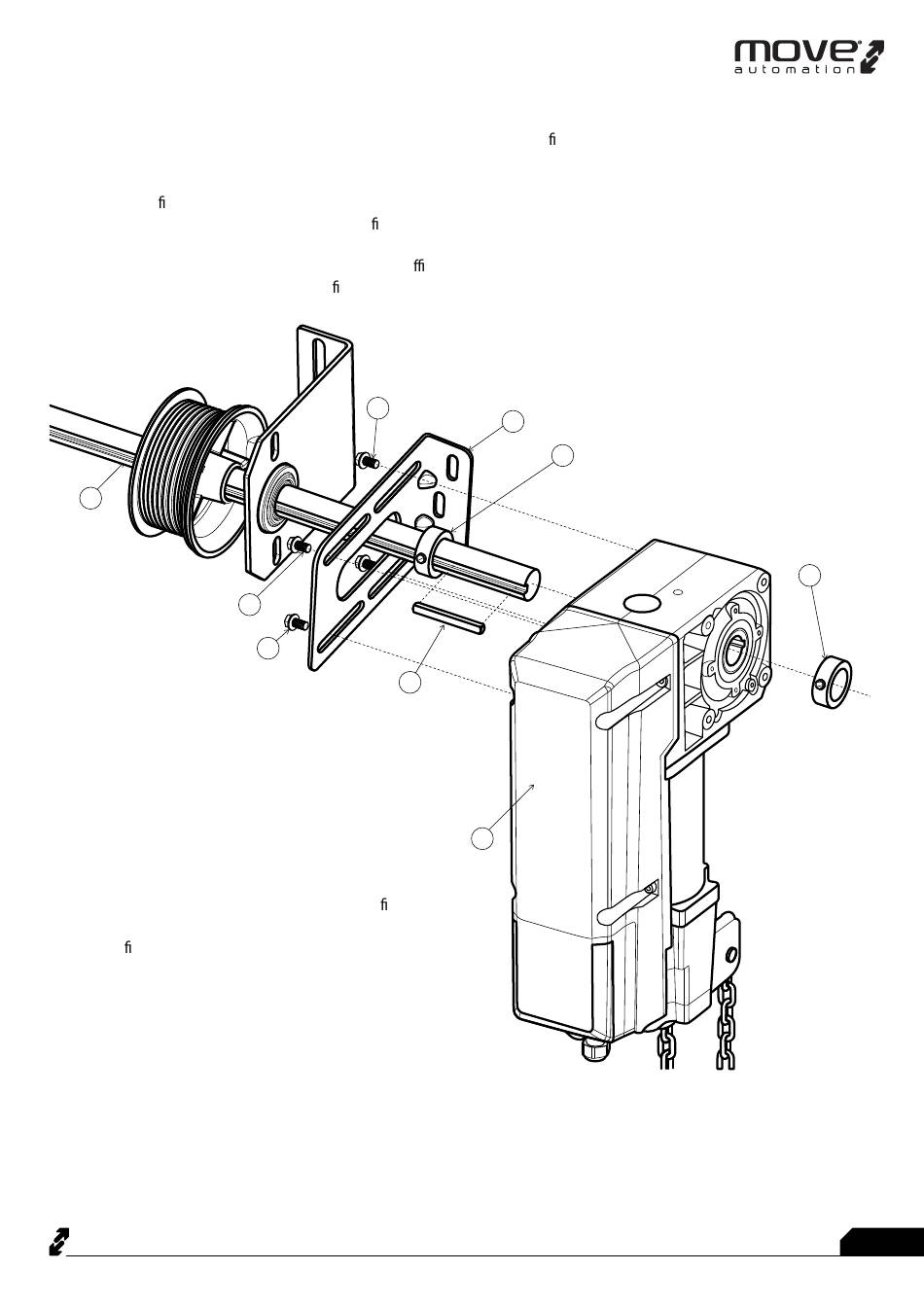

1) Passer la plaque support (A) sur l'arbre Ø25,4 mm, la xer au mur.
2) Lubri er l'arbre (B) autour de la zone d'automatisme
3) Insérez la clavette (C) dans l'arbre (B).
4) Placez l'automatisme (D) sur l'arbre (B).
5) Sécurisez las clavettes (C) avec des bagues d'arret (E) pour empêcher tout mouvement.
6) Fixez le moteur à la plaque support avec les vis fournies (F).
F
F
C
A
E
D
E
FR
04
