4
CONCEPTION
4.4.3
Sortie d'état
4.4.4
Connexion en cascade
18
N O T I C E D ' I N S T R U C T I O N S | TR10 Lock
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, il se peut que la situation dangereuse de
la machine ne s'interrompe pas ou pas à temps.
Selon les dispositions en vigueur sur le lieu d'utilisation ou selon la fiabilité nécessaire
de la fonction de sécurité, les contacteurs en aval doivent être guidés et surveillés.
S'assurer que les contacteurs en aval sont surveillés (contrôle des contacteurs
b
commandés, EDM).
Exigences relatives à la commande électrique de la machine
Les OSSD sont protégées contre les courts-circuits à 24 V CC et 0 V. Lorsque l'inter‐
rupteur de sécurité à interverrouillage est bloqué, les OSSD indiquent l'état ACTIF
avec le niveau de signal HIGH (lié au potentiel). Lorsque l'interrupteur de sécurité à
interverrouillage est débloqué ou en présence d'une défaillance d'appareil, les OSSD
indiquent l'état INACTIF avec le niveau de signal LOW.
Le signal de la sortie d'état change dès que l'actionneur se déplace dans la plage de
détection de l'interrupteur de sécurité ou la quitte. Il en est de même avec l'ouverture et
la fermeture du protecteur mobile. Il ne s'agit pas d'une sortie de sécurité.
Tableau 1 : Comportement de commutation de la sortie d'état
Actionneur
Actionneur en dehors de la zone de détection
ou interrupteur de sécurité à interverrouillage
en état d'erreur
Actionneur dans zone de détection

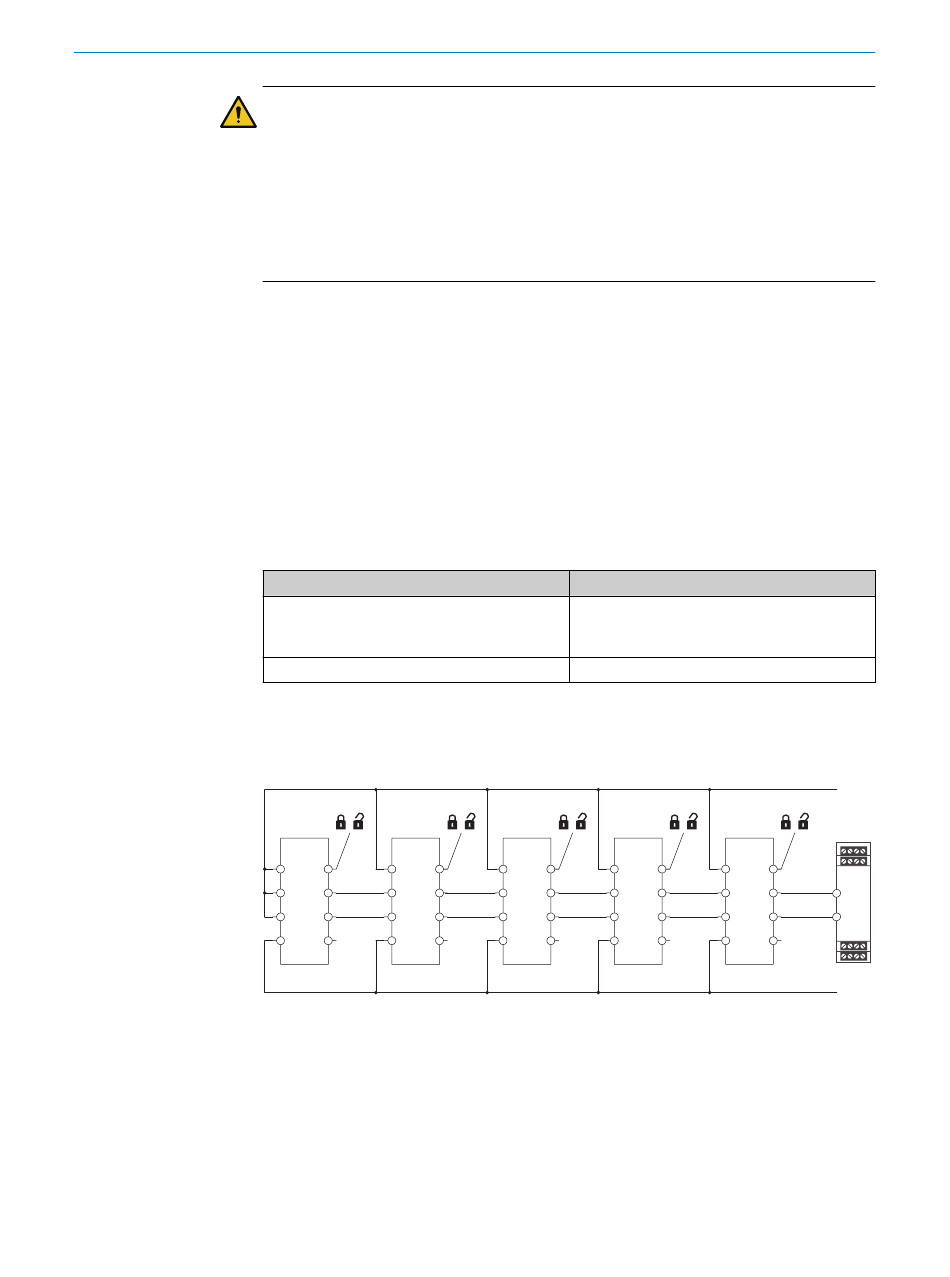

La connexion en cascade permet de relier plusieurs interrupteurs de sécurité à interver‐
rouillage. Les appareils reliés agissent en externe comme un seul appareil.
/
1
1
2
3
2
3
OSSD1
8
5
8
5
OSSD2
4
6
4
6
7
1
7
1
TR10 Lock
1
Unité d'évaluation sécurisée
2
Le nombre maximal d'interrupteurs de sécurité à interverrouillage dépend des facteurs
suivants :
Tension d'alimentation appliquée
Longueur des câbles utilisés
Section de câble des câbles utilisés
Courant de charge
Sortie d'état
ACTIF
INACTIF
/
/
1
1
2
3
2
OSSD1
OSSD1
8
5
8
OSSD2
OSSD2
4
6
4
7
1
7
/
/
1
3
2
3
OSSD1
OSSD1
5
8
5
OSSD2
OSSD2
6
4
6
1
7
1
8019975/1CS1/2022-07-20 | SICK
Sujet à modification sans préavis
24 V DC
2
0 V DC
