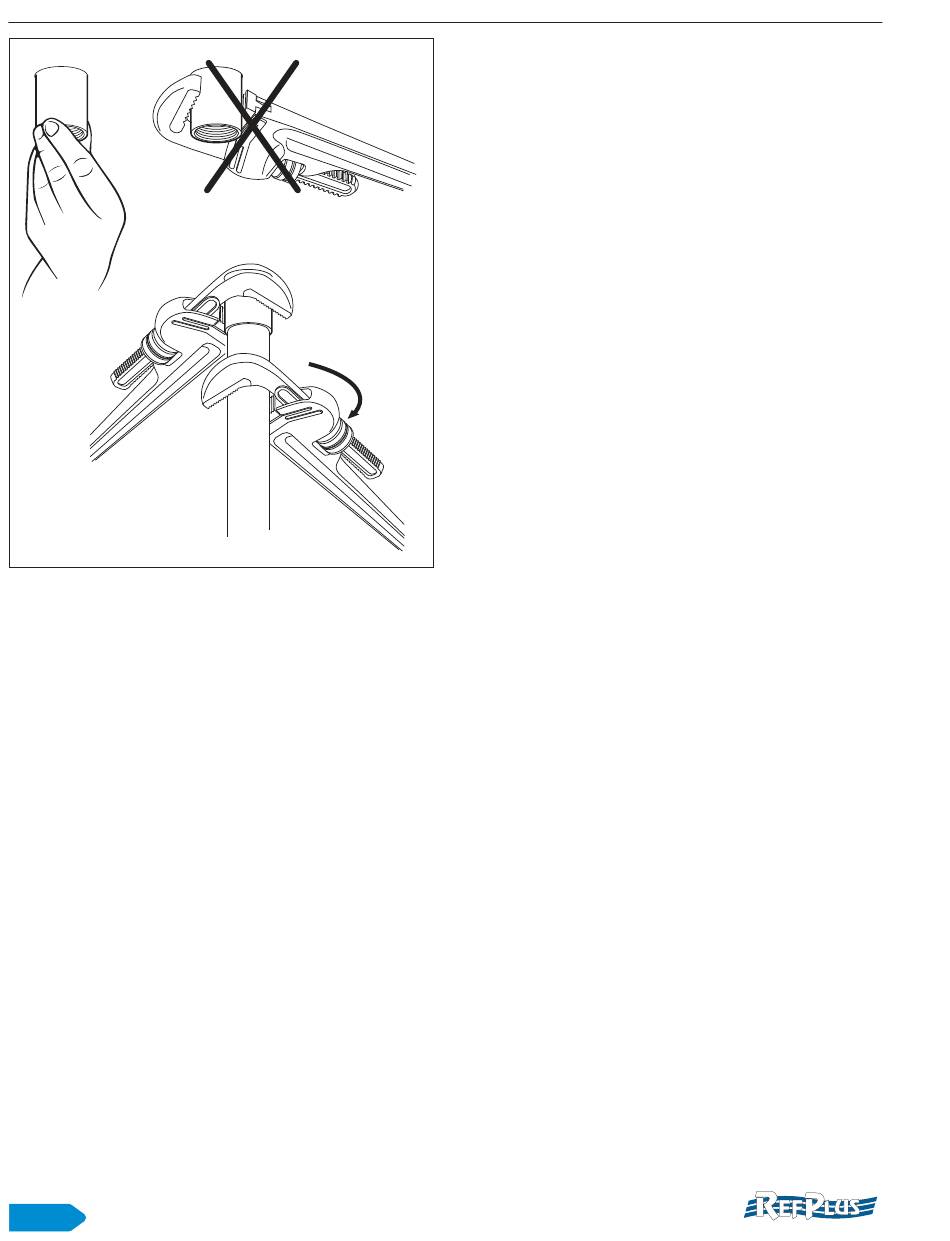

INSTALLATION
SERRER À LA MAIN SEULEMENT
BARRER LE RACCORD EN
PLACE TOUT EN SERRANT
LE TUYAU
Figure 5 Le raccord de drain
Des tuyaux de cuivre ou d'acier devraient être utilisés, bien
protégés contre le gel. Du plastique de qualité alimentaire
peut aussi être utilisé pour des refroidisseurs à moyenne
température de plus de 35°F (2 °C). La tuyauterie de drain
doit avoir une pente d'au moins 4'' par pied afin d'assurer
un bon drainage. L'appareil doit être parfaitement au niveau
dans les deux directions. La tuyauterie de drain doit avoir
un diamètre égal ou plus grand que le raccord du drain
de l'évaporateur. Tous les raccords de tuyauterie doivent
être faits selon les codes de plomberie locaux. Toutes les
conduites d'évacutation de condensat doivent être pourvues
d'un siphon et doivent conduire à un drain ouvert. Elles
ne doivent jamais être branchées directement au réseau
d'égouts. Les siphons des tuyaux de drains doivent être
installés là où la température demeure ambiante.
Nous recommandons l'instalation d'un siphon de
condensat sur chaque évaporateur. Les siphons situés
à l'extérieur du bâtiment doivent être isolés et munis d'un
élément chauffant de drain. Lors de l'installation du chauffe-
tuyaux, s'assurer de ne pas chevaucher les sections. Le
chauffage doit être en fonction de façon permanente. Un
apport en chaleur d'au moins 20 W par pied linéaire de drain
pour une chambre à 0°F (-18 °C) et d'au moins 30 W par
pied linéaire pour une chambre à -20°F (-29 °C) devrait être
suffisant. Toujours prévoir un siphon pour chacune des
tuyauteries de drain afin de prévenir la migration de
vapeur.
8
2.5 RACCORDEMENT DE LA TUYAUTERIE DE
RÉFRIGÉRANT
Toutes les composantes du système de réfrigération doivent
être installées selon les normes locales et nationales
applicables et en suivant les bonnes pratiques d'ingénierie.
Se référer à la page 26 pour les diagrammes de tuyauterie.
Utiliser des tuyaux de première qualité dont l'intérieur est
dépourvu de poussière, humidité ou autre contaminants. Des
tuyaux qui ne sont pas scellés ne devraient pas être utilisés.
L'utilisation de coudes à long rayon est recommandée.
De l'azote sec doit être circulé dans les tuyaux lorsque les
joints sont brasés afin d'éviter de l'oxydation et des dépôts
de carbone.
IMPORTANT : Une jauge à pression calibrée et un régulateur
doivent toujours être utilisés avec des bouteilles d'azote.
La tuyauterie externe doit être bien supportée. L'évaporateur
ne supportera pas la tuyauterie externe et les soupapes.
Dans le cas où la tuyauterie d'aspiration est plus élevée que
son raccordement sur l'évaporateur, un siphon de tuyauterie
d'aspiration devra être installé sur l'évaporateur.
Toute tuyauterie d'aspiration horizontale devrait avoir
une pente descendante à partir de l'évaporateur vers le
compresseur. Vérifier les fuites et vider le système à l'aide
d'une pompe à vide profond à deux étages. Maintenir un
aspiration de 500 microns pendant 24 heures.
2.6 BRANCHEMENT DU DÉTENDEUR
Chaque évaporateur est livré avec un raccordement prêt
à recevoir un détendeur brasé ("sweat expansion valve
connection"). Les détendeurs sont fournis par le client ou
peuvent être installés comme option à l'usine.
Tous les appareils requièrent l'utilisation d'un détendeur
égalisé à l'externe et sont fournis avec une tuyauterie
égalisatrice ("equalizer line") de 1/4" OD.
Vérifier le bon fonctionnement du détendeur une fois que le
système ait atteint la température désirée dans la chambre
froide. Si le serpentin ne reçoit pas assez de réfrigérant,
réduire l'ajustement de la surchauffe sur le détendeur.
Afin d'obtenir une performance optimale de l'évaporateur, le
détendeur doit être ajusté à la bonne surchauffe et à la plus
basse température à laquelle le système devra fonctionner.
2.7 EMPLACEMENT ET INSTALLATION DU BULBE
L'emplacement et l'installation du bulbe sont des
étapes clés au bon fonctionnement du système. Pour cela,
il est impératif de bien déterminer son emplacement final.
Les principes reconnus de bonnes tuyauteries d'aspiration
devraient être suivis afin de déterminer un emplacement qui
permettra un contrôle maximum du détendeur.
Le bulbe devrait être fixé solidement à une section propre,
droite et horizontale de la tuyauterie d'aspiration, à la sortie
de l'évaporateur. Ceci garantira un bon contact thermique
entre le bulbe et la tuyauterie d'aspiration et donc un contrôle
satisfaisant du détendeur. Si le bulbe ne peut être situé
R
