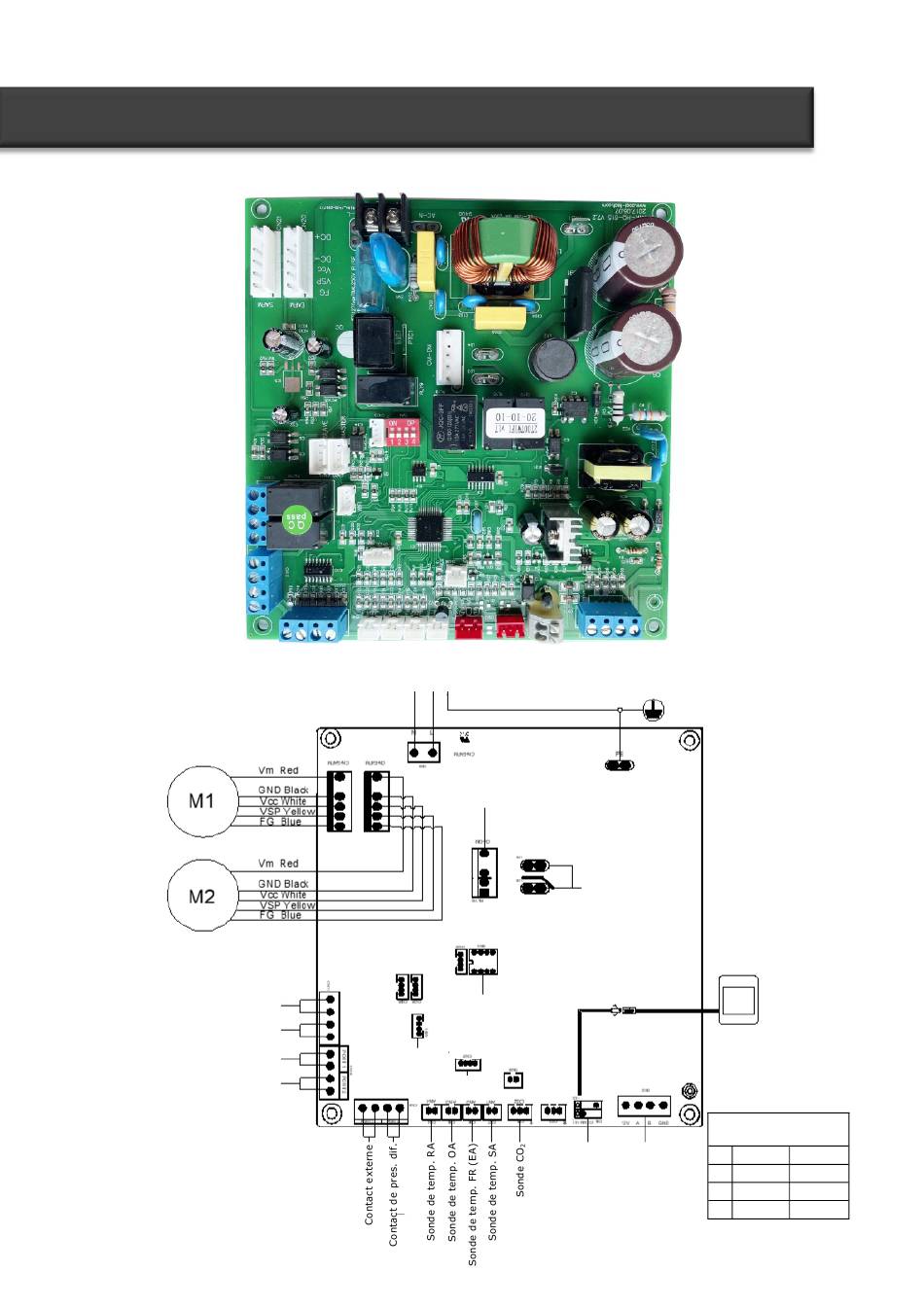

Schéma de câblage
Modèles VDFE-150 à VDFE-1300
Ventilateur de pulsion
Ventilateur d'extraction
Sortie : Signal de fonctionnement
Sortie : Signal de défaut
Entrée : Signal d'alarme incendie
Switch Bypass
Alimentation
220-240V~50 Hz
N
L
PE
Bypass
Liaison avec l'équipement de commande
Longueur standard : 5 mètres
Commutateur
Wifi
Capteur d'humidité
Ports de
communica-
tion com-
mande à
distance
12
Carcasse métallique de l'équipement
Signal de commande
2 étages pour batterie
électrique
Commande à distance
Désignation sondes de tem-
pératures
Ports de
RA
Return Air
communica-
tion
OA
Outside Air
RS485
ModBus
EA
Exhaust Air
SA
Supply Air
Air repris
Air neuf
Air rejeté
Air pulsé
