LED Aircone DMX
Un LED Aircone (commande Mixage des couleurs automatique)

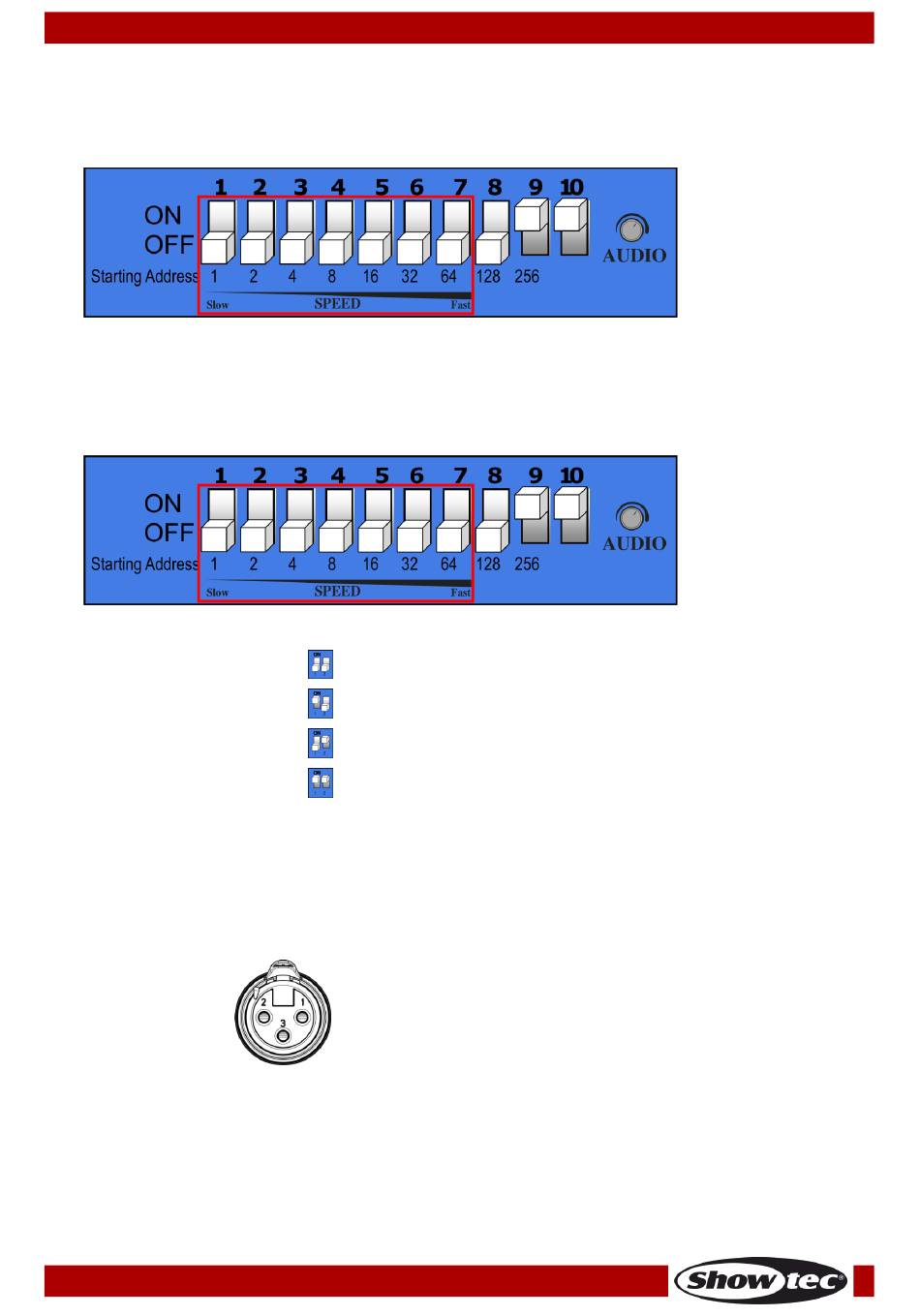

01) Quand les DIP switchs #9 et #10 sont sur ON, le LED Aircone est en mode de mixage des couleurs
automatique.
Les DIP switchs #1 - #7 permettent de contrôler la vitesse de changement.
Un LED Aircone (contrôle manuel)
01) Quand les DIP switchs #8, #9 et #10 sont sur ON, le LED Aircone est en mode manuel.
Les DIP Switchs #1 et #2 permettent de contrôler la luminosité des LED rouges.
Les DIP Switchs #3 et #4 permettent de contrôler la luminosité des LED vertes.
Les DIP Switchs #5 et #6 permettent de contrôler la luminosité des LED bleues.
Niveaux de luminosité. Exemples avec les LED rouges :
00
Réglage du DIP switch :
10
Réglage du DIP switch :
01
Réglage du DIP switch :
11
Réglage du DIP switch :
Plusieurs LED Aircones (contrôle DMX)
01) Quand tous les DIP switchs sont sur OFF, le LED Aircone est en mode DMX.
02) Fixez l'effet lumineux sur la structure (utilisez un serre-joints en c d'une capacité supérieure ou égale à
30 kg verrouillé sur le support du Showtec LED Aircone) ou posez le LED Aircone sur une surface
plane. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d'air.
03) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
04) Utilisez un câble XLR à 3 broches pour connecter les LED Aircones.
Les broches :
Code commande : 40312
= 0 %
= 25%
= 50%
= 100%
01) Terre
02) Signal (-)
03) Signal (+)
8
