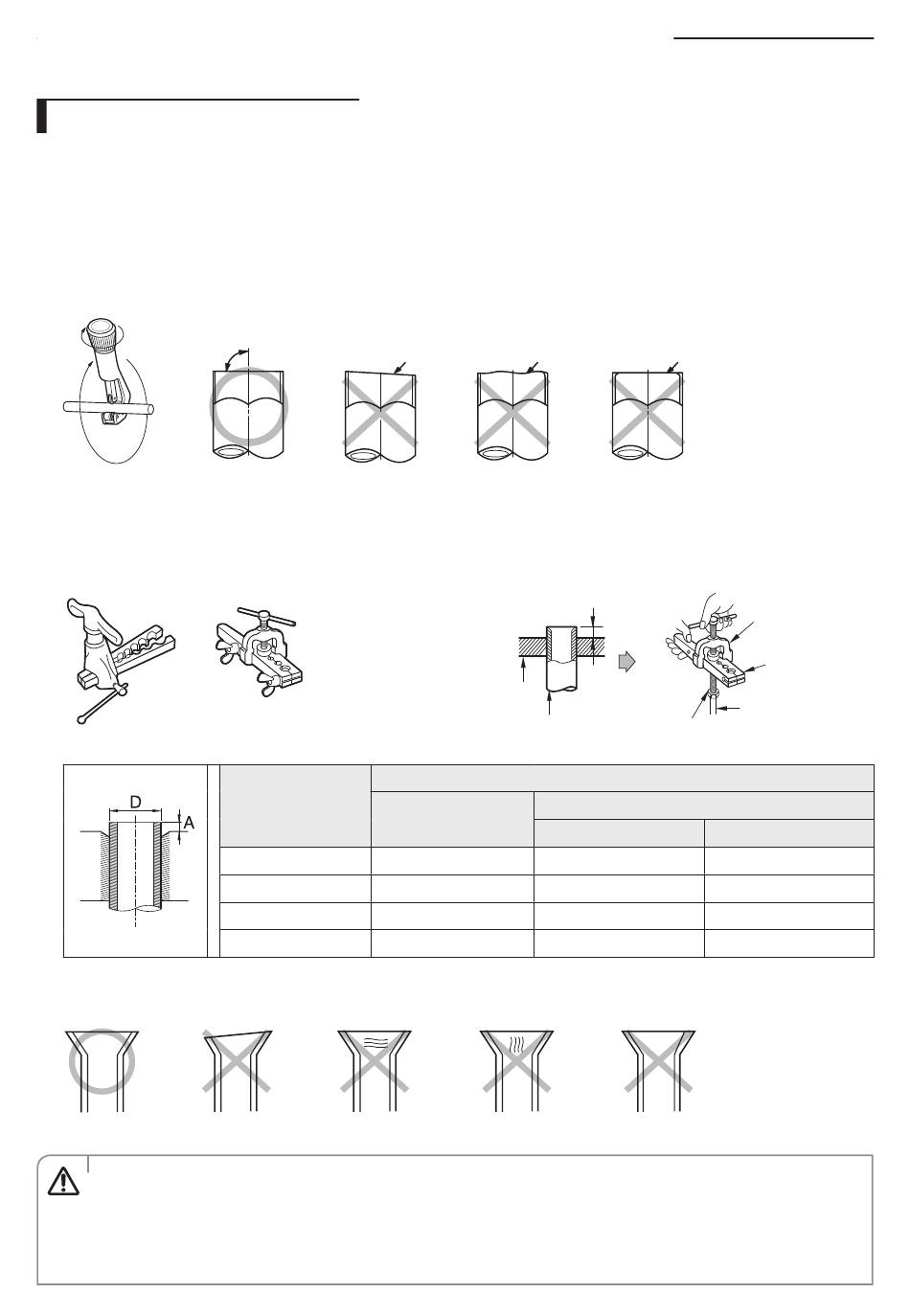

Installation du conduit de fluide frigorigène
Coupe ou évasement des conduits
1 . Préparez les outils requis .
f Coupe-tube, outil d'ébavurage, outil à évaser et porte-tube, etc .
X
2 . Pour raccourcir le conduit, coupez-le à l'aide d'un coupe-tube en vous assurant que le bord coupé soit à 90 ° par rapport au côté
du conduit .
f Reportez-vous aux illustrations ci-dessous pour les exemples corrects et incorrects d'arêtes coupées .
X
3 . Afin d'éviter toute fuite de gaz, ébavurez le bord coupé du conduit à l'aide d'un outil d'ébavurage .
4 . Procédez à l'évasement à l'aide d'un outil à évaser comme indiqué ci-dessous .
[Outils à évaser]
Type à accouplement
5 . Assurez-vous que le conduit est correctement évasé .
f Reportez-vous aux illustrations ci-dessous pour les exemples corrects et incorrects de conduit évasé .
X
Correct
• Une fuite de gaz frigorigène est susceptible de se produire si les corps étrangers ou les bavures ne sont pas éliminé(e)
s après la coupe du conduit .
ATTENTION
• Si des corps étrangers pénètrent à l'intérieur du conduit, les composants intérieurs importants du module risquent
d'être endommagés ou l'efficacité du produit s'en trouver réduite . Par conséquent, dirigez le conduit vers le bas lors de
la coupe ou de l'évasement .
40
90 °
Type à écrou à oreilles
Diamètre du conduit
[D (mm)]
Ø 6,35
Ø 9,52
Ø 12,70
Ø 15,88
Incliné
Surface endommagée
Oblique
Rugueux
Barre à évaser
Conduit
Profondeur de la partie évasée [A (mm)]
Utilisation d'un outil à
évaser pour R-410A
Type à accouplement
0~0,5
0~0,5
0~0,5
0~0,5
Craquelé
Bavure
A
Raccord conique
Utilisation d'un outil à évaser conventionnel
Type à écrou à oreilles
1,0~1,5
1,0~1,5
1,0~1,5
1,0~1,5
Épaisseur inégale
Étrier
Barre à évaser
Conduit
1,5~2,0
1,5~2,0
1,5~2,0
1,5~2,0
