Présentation et aperçu du système quadro evo
3 . 3 . 3
I ndic e de protec tion I P 3 0
I nf ormations g énéral es
Dans la version IP30, les cellules quadro evo sont fournies sans porte.
La résistance aux chocs est IK08. Pour atteindre les valeurs de dissipation
thermique données dans les tableaux pour l'indice IP30, des panneaux de
ventilation naturelle supplémentaires doivent être utilisés pour atteindre les
valeurs nominales thermiques souhaitées.
Pour atteindre la ventilation nécessaire, suivez les instructions ci-dessous, des
panneaux ventilés peuvent être placés dans la partie inférieure de la cellule pour
laisser entrer l'air frais, et un toit ventilé peut être placé dans la partie supérieure
pour assurer une bonne circulation de l'air.
I P3 0 sans porte avant et avec une al imentation él ec trique par l e h aut
Pour permettre à la cellule d'être alimentée par le haut, des plaques avec des
entrées de câbles sont installées en partie haute.
Pour permettre un refroidissement suffisant, des plastrons avec aérations sont
installés sur les zones supérieures et inférieures de la cellule.
REMARQUE :
Ajoutez également le cadre FN4xxE pour couvrir les espaces sur les profils
verticaux avant de la structure.

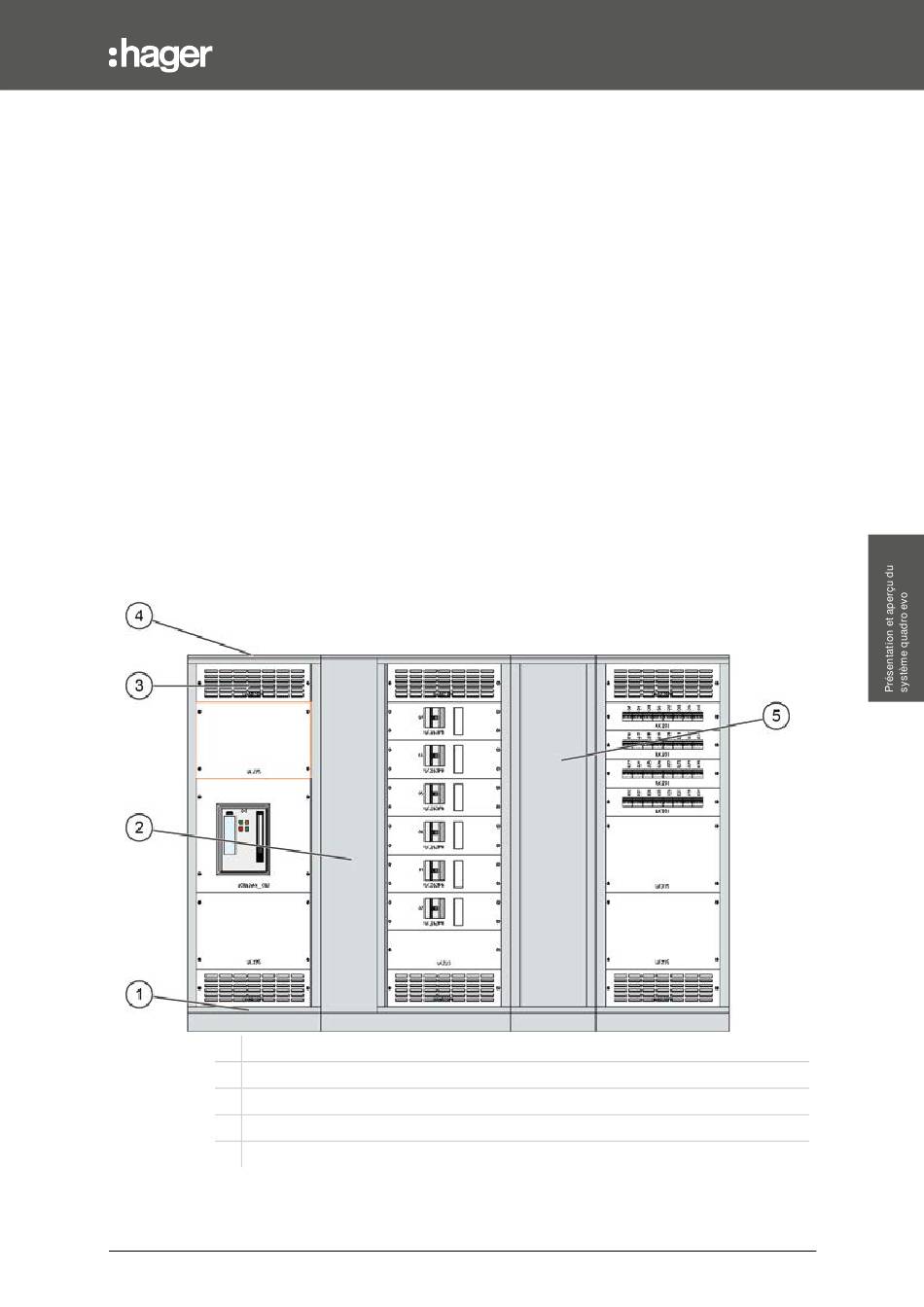

1
Plaque
2
Panneau avant/arrière larg. 200/300
3
Plastron avec aérations h = 200 mm
4
Partie supérieure avec plaque passe câbles
5
Porte ou panneau avant/arrière larg. 450
L'arrière de la cellule est construit avec des panneaux arrière ventilés (W700,
W900, W1000) et un panneau arrière plein (larg. 450).
Sous réserve de modifi cations techniques
