Présentation et aperçu du système quadro evo

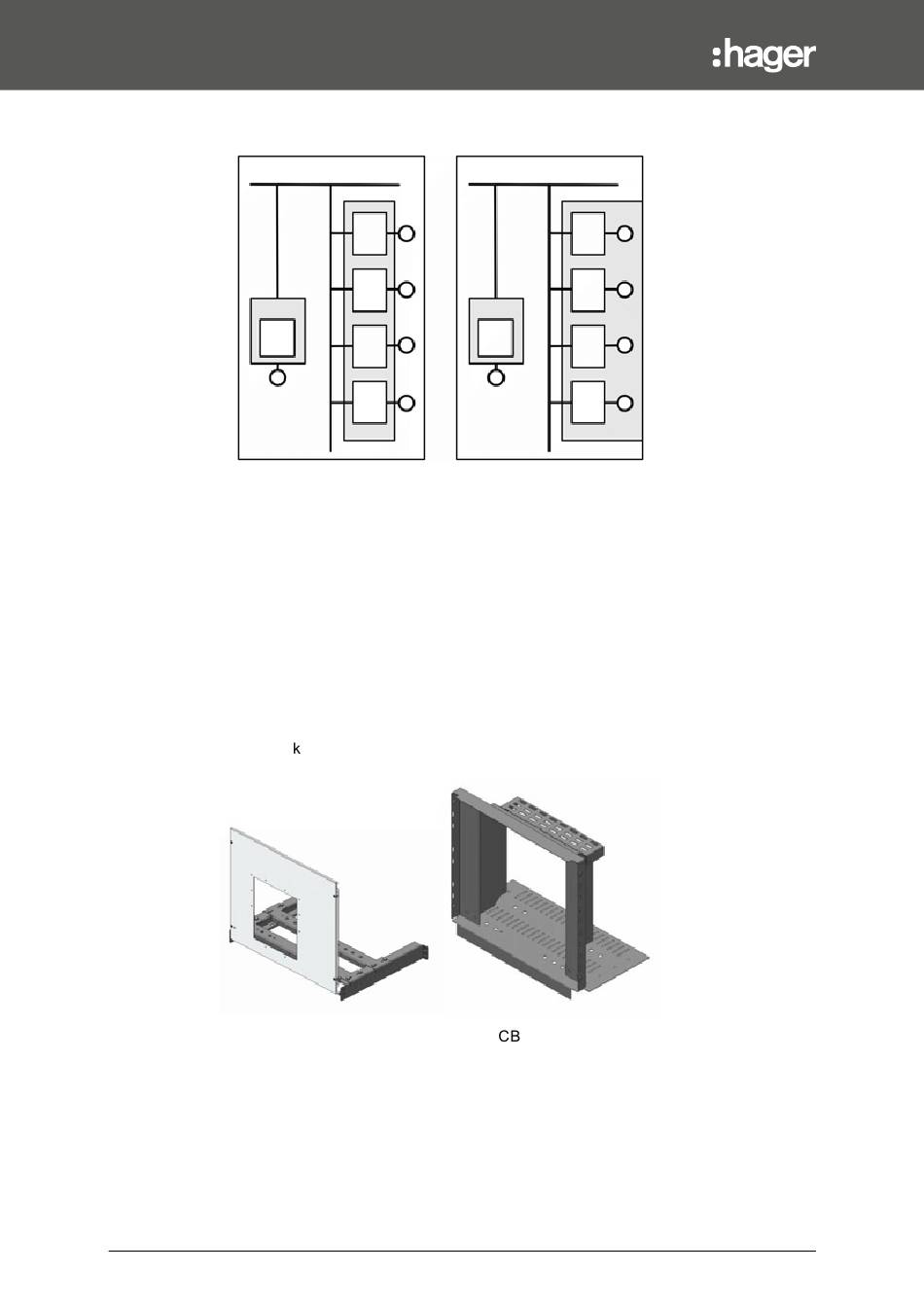

Cloisonnements et formes
F orme 2
F orme 2 a
Séparation entre les jeux de barres et toutes les unités fonctionnelles.
-
Les bornes pour les conducteurs externes ne sont pas séparées des jeux de
-
barres.
F orme 2 b
Séparation entre les jeux de barres et toutes les unités fonctionnelles.
-
Les bornes pour les conducteurs externes sont séparées des jeux de barres.
-
A ppareil d' arrivée
L'appareil d'arrivée est isolé par des partitions en métal, afin d'offrir une protection
maximale pendant la maintenance ou le remplacement de l'équipement.
Le même it de partitionnement est utilisé pour les appareils 3P et 4P.
Exemple de partitionnement pour un A
Sous réserve de modifications techniques
160
Présentation et aperçu du système quadro evo
Forme 2a
Forme 2b
.
Sous réserve de modifications techniques
157
