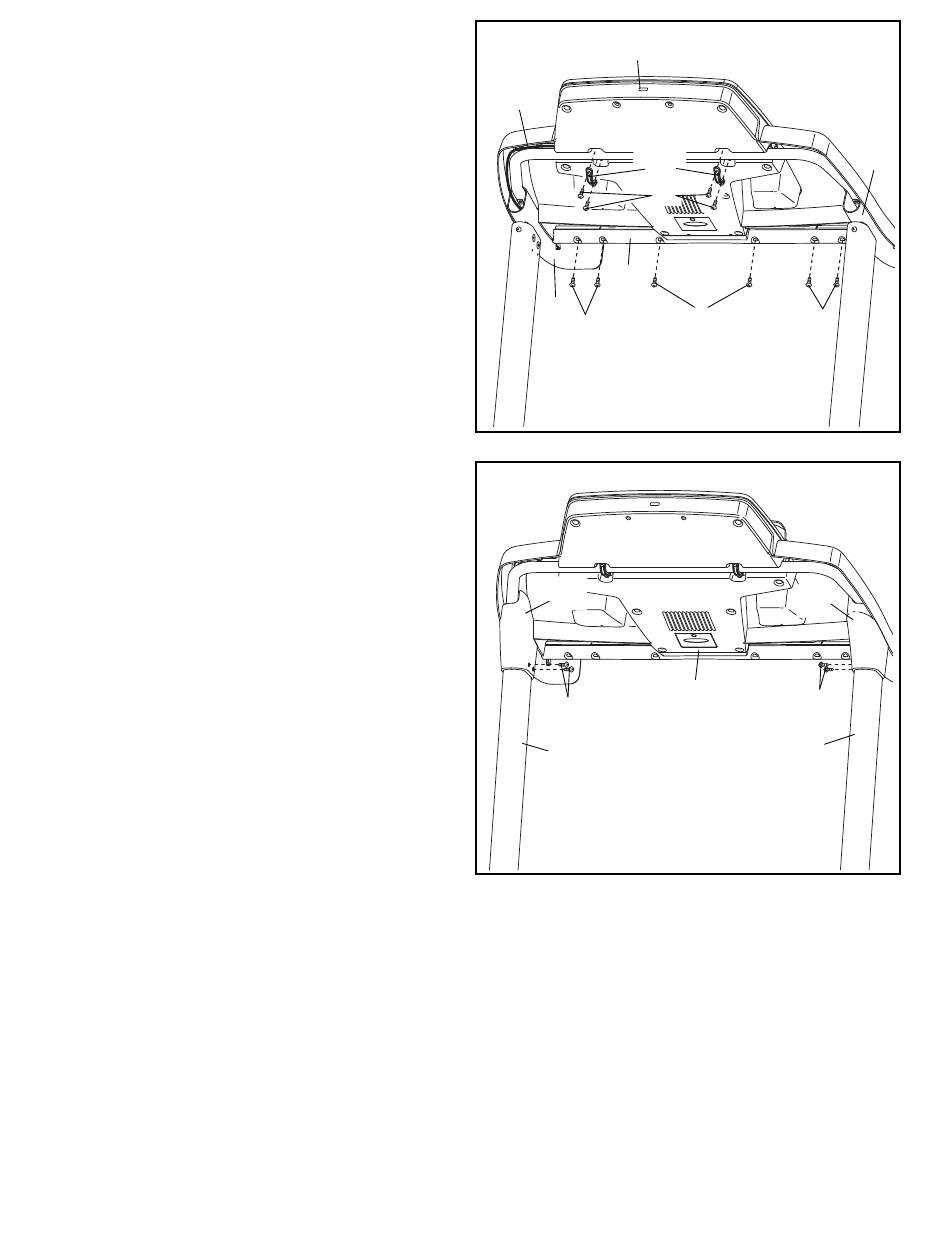

14. Installez l'assemblage de la console sur les
Rampes Gauche et Droite (82, 83). Veillez à ne
coincer aucun des fils. Introduisez l'excédent
du Fil du Montant (87) à l'intérieur de la Rampe
Droite.
Fixez l'assemblage de la console à la Barre
Transversale (73) à l'aide de six Vis #8 x 3/4"
(1). Engagez les six Vis, puis serrez chacune
d'elles.
Fixez les deux Pinces de la Console (74) à
l'assemblage de la console à l'aide de quatre Vis
#8 x 1" (53).
15. Tenez le Boîtier du Montant Droit (86) contre
l'assemblage de la console. Alignez les orifices
du Boîtier du Montant Droit sur les orifices du
Montant Droit (85). Fixez le Boîtier du Montant
Droit à l'aide de deux Vis #8 x 3/4" (1).
Fixez le Boîtier du Montant Gauche (80) au
Montant Gauche (84) de la même manière.
Reportez-vous aux étapes 4 et 6. Vissez les
quatre Vis 3/8" x 4" (7) et les deux Vis 3/8" x
1 1/2" (14).
