PRUDENCE
Risque de trébuchement sur les
câbles
Une pose incorrecte des câbles peut
faire trébucher des personnes et pro-
voquer des blessures.
Posez l'ensemble des câbles de façon
à ce que personne ne puisse trébu-
cher dessus ou les débrancher par
inadvertance.

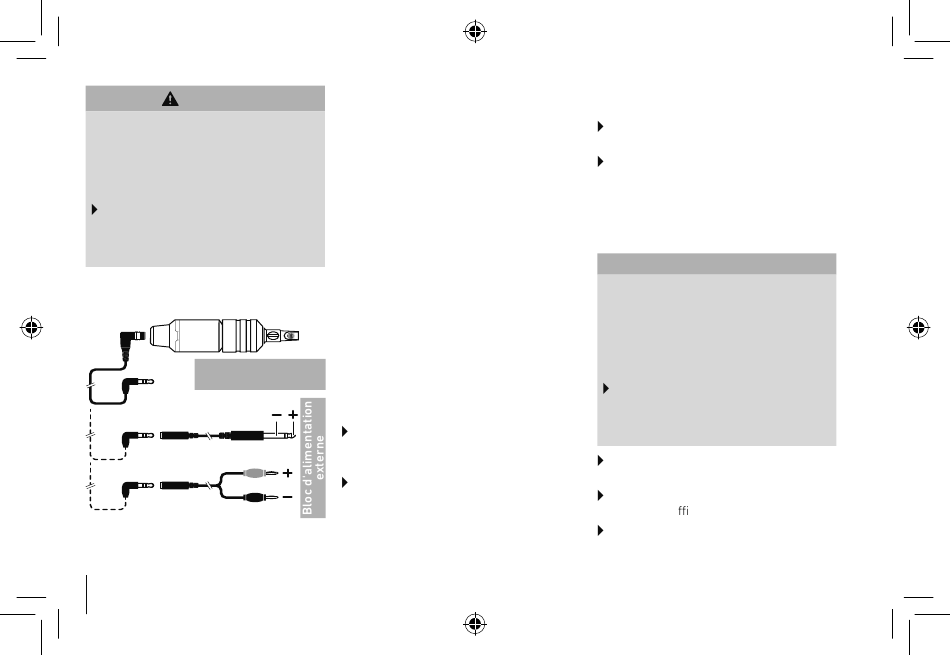

Il existe trois solutions pour l'alimenta-
tion électrique de la machine SOL Nova :
Unité d'alimentation
Cheyenne
Adaptateur de
câble fourni
Adaptateur de câble en Y
59 FR
1. branchement sur une unité d'alimen-
tation Cheyenne à l'aide du câble de
raccordement fourni (recommandé)
2. branchement sur un bloc d'alimenta-
tion externe équipé d'une prise 6,3 mm
à l'aide de l'adaptateur de câble fourni
Le bloc d'alimentation externe doit dé-
livrer une tension continue comprise
entre env. 5 et 12,6 V et le courant de dé-
marrage obligatoire, indiqué au chapitre
4.1. En présence d'une tension supé-
rieure à 12,6 V environ, la machine SOL
Nova se met automatiquement à l'arrêt.
3. branchement sur un bloc d'alimenta-
tion externe à l'aide de l'adaptateur de
câble en Y avec fiches bananes dispo-
nible en option
La fiche banane rouge doit être bran-
chée sur le pôle positif et la fiche ba-
nane noire sur le pôle négatif du bloc
d'alimentation externe.
Branchez la prise jack du câble de raccor-
dement fourni dans le raccord de l'entraî-
nement de la machine SOL Nova.
Insérez entièrement la fiche du câble
de raccordement dans la prise de sor-
tie de l'unité d'alimentation.
Si vous utilisez un bloc d'alimentation
externe, procédez au raccordement en
tenant compte de la polarité, comme
décrit dans le manuel d'utilisation du
bloc d'alimentation externe.
Branchez le bloc d'alimentation sur le
secteur.
Recouvrez l'unité d'alimentation ou le
bloc d'alimentation externe avec un
film de protection.
5.4
Mise en place de la gaine de
protection
ATTENTION
Endommagement de l'entraînement par
du liquide
Si du liquide parvient à l'intérieur de
l'entraînement ou dans le raccord, il peut
se produire une corrosion des pièces
électriques et mécaniques.
Utilisez
toujours
une
gaine
protection d'un diamètre compris entre
34 et 40 mm. Ceci correspond à une
largeur de tuyau entre 54 et 63 mm.
Débranchez le câble de raccordement
de la machine SOL Nova.
Découpez la gaine de protection à une
longueur su sante.
Faites coulisser le morceau de gaine
sur le câble de raccordement de façon
à la recouvrir entièrement.
Cheyenne SOL Nova
de
