3.5.5 Caisson de mélange
Le caisson de mélange se monte à l'aspiration de l'appareil et permet de mélanger de l'air neuf extérieur
avec de l'air recyclé grâce à des registres placés sur chaque prise d'air et pilotés par une régulation
proportionnelle.
3.5.6 Registre antigel
Pour isoler l'appareil du réseau de conduits à chaque arrêt, il est possible de monter un registre à l'aspi-
ration :
4.
RACCORDEMENT HYDRAULIQUE ET FLUIDE
4.1 Raccordement des batteries à eau
• Pression maximale admissible: 10 bars
• Température maximale: 100ºC
• Température minimale: -20ºC avec le mélange approprié d'antigel
Les caractéristiques hydrauliques de la centrale sont spécifiques à votre installation et sont déterminées
par la sélection informatique : perte de charge sur l'eau/Débit d'eau. Se reporter à la sélection pour dimen-
sionner la vanne, les accessoires, la pompe.
Batterie Eau à Gauche
Batterie eau
raccordement à gauche
Batterie Eau à Gauche
Entrée d'eau
Sens de l'air
Sortie d'eau
Sens de l'air
Batterie Eau à droite
Batterie eau
raccordement à droite
Batterie Eau à droite
Entrée d'eau
Sortie d'eau
Sortie d'eau
Sortie d'eau
Sens de l'air
Entrée d'eau
Entrée d'eau

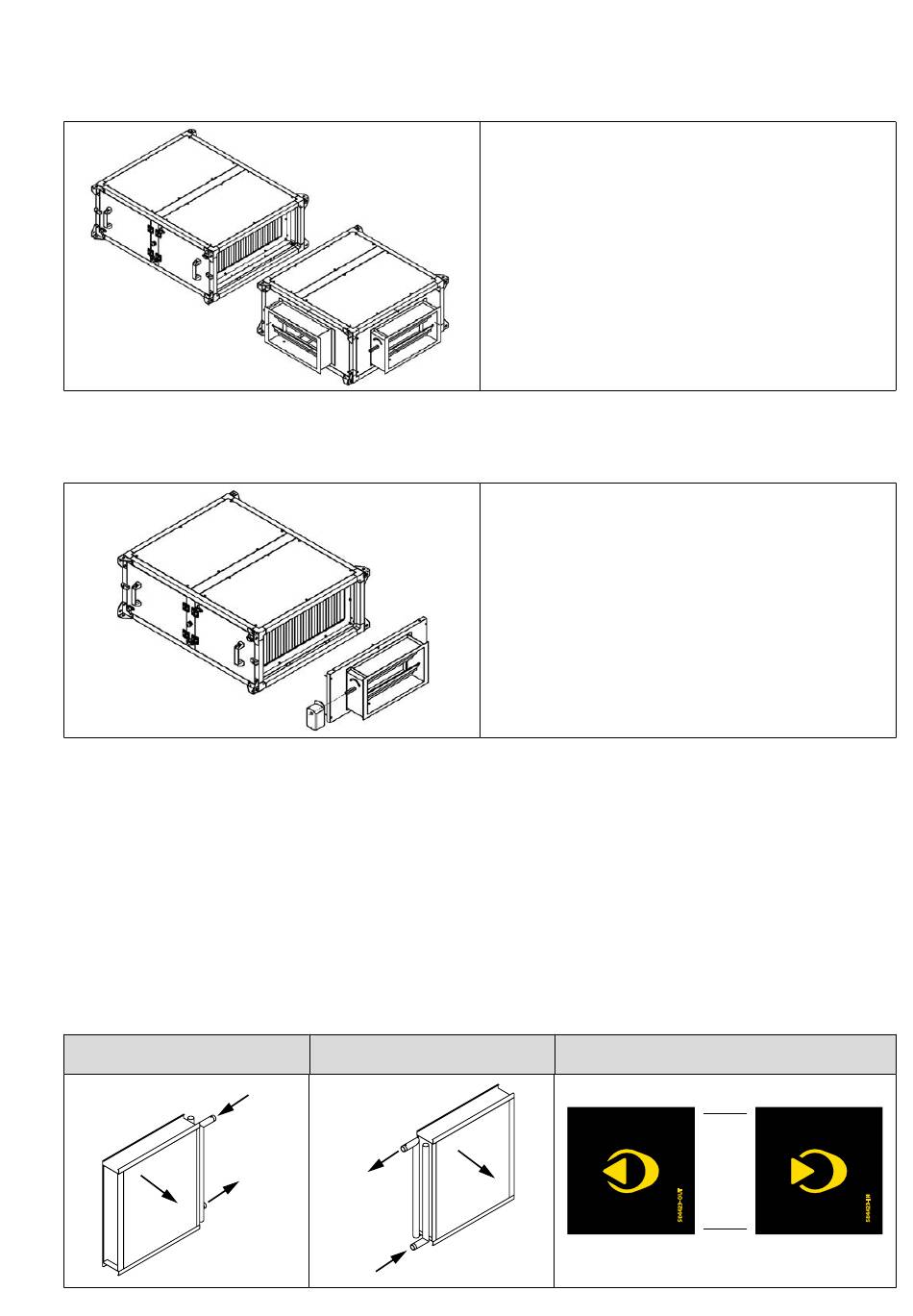

Le caisson de mélange et le servomoteur sont fournis
comme accessoires.
• Monter le caisson de mélange en utilisant la visserie
fournie.
• Monter les servomoteurs sur les axes des registres et
réaliser les raccordements électriques pour permettre leur
pilotage externe (non pilotés par la régulation de l'unité).
• Vérifier que le sens de rotation des servomoteurs est
correct.
• Au cas où il serait nécessaire d'inverser le sens de
rotation, tourner le sélecteur placé sur le servomoteur.
Le registre antigel et le servomoteur sont fournis comme
accessoires.
• Monter le registre en utilisant la visserie fournie
• Monter le servomoteur sur l'axe du registre et réaliser
le raccordement électrique comme indiqué dans "6.6
Schémas de raccordement des éléments (exemples)",
page 32
• Vérifier que le sens de rotation du servomoteur est correct
(quand l'appareil est arrêté, le registre doit être fermé).
• Au cas où il serait nécessaire d'inverser le sens de
rotation, tourner le sélecteur placé sur le servomoteur.
504423-Etiquette-Marquage-batteries-eau-190114
2 modèles - Format 50 x 50 mm
Pantone 108
Noir 100%
Sens de l'air
Sortie d'eau
22/64
NT00000812-UTBS-ECOWATT-PRO-REG-FR-230321
Étiquettes
Entrée d'eau
