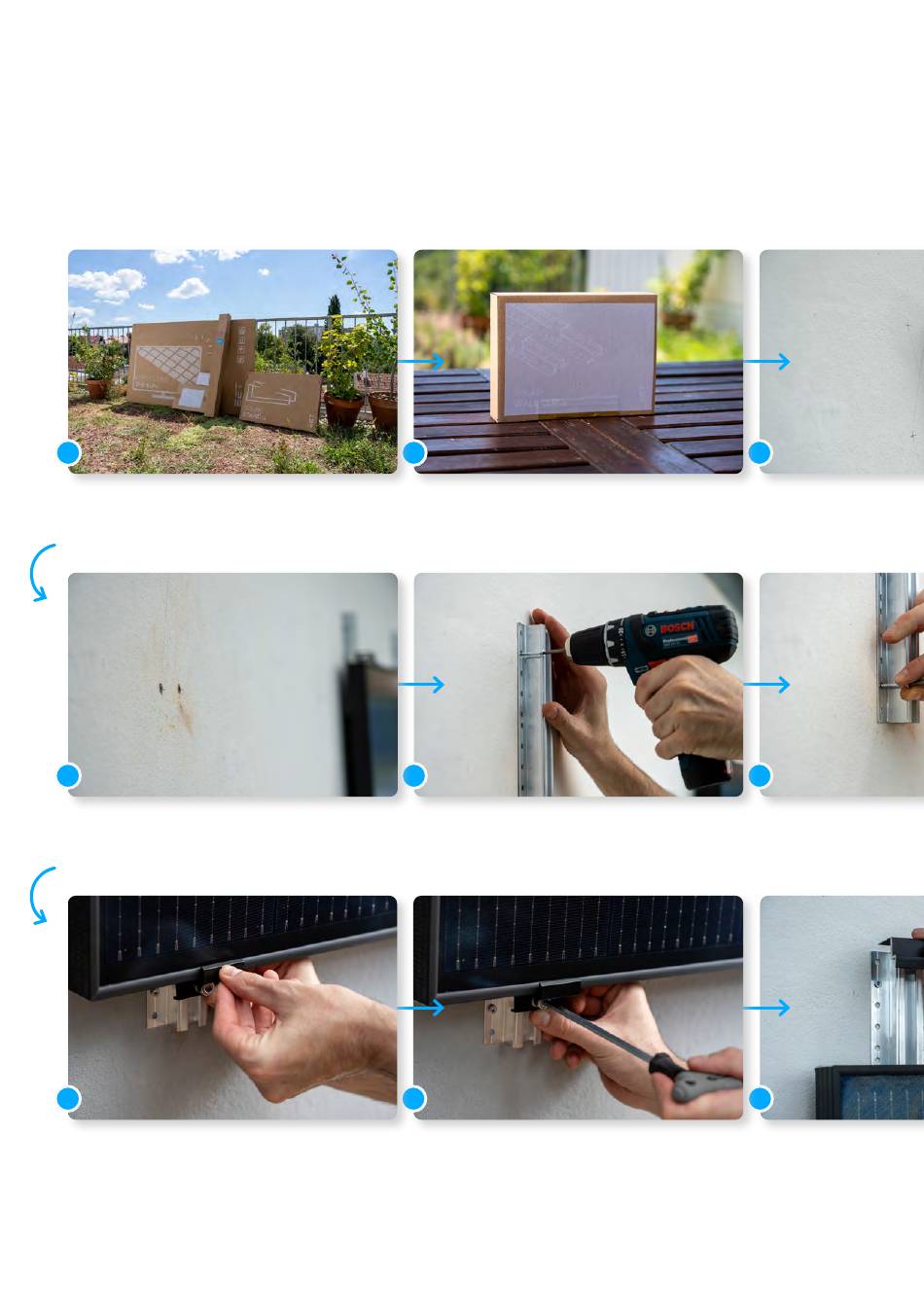

INSTRUCTIONS DE MONTAGE AU MUR EN PHOTOS
1
Panneau(x), onduleur(s) inclus, et rails de fixation
murale.
6
Voilà ce que ça devrait donner.
11
Les pinces s'enfoncent dans le rail par devant ou par
le dessus. En appuyant vers le bas, le ressort pivote à
90° et s'enclenche.
2
Si tu as opté pour les rails de fixation murale, il y a
quatre rails alu et quatre pinces de fixation inclus dans
ton colis.
7
Fixe maintenant les rails avec au moins quatre vis
par rail (les vis ne sont pas inlcuses dans la livraison).
Deux vis en haut...
12
Quand la pince se trouve dans la position définitive, tu
peux la fixer avec les vis et une clé dynamométrique
(le couple de serrage à respecter est indiqué par le
fabriquant).
16
3
Détermine où tu veux instal
puissent être vissés au mur
autres.
8
... et deux vis en bas.
13
Répète ces étapes pour les
panneau).
