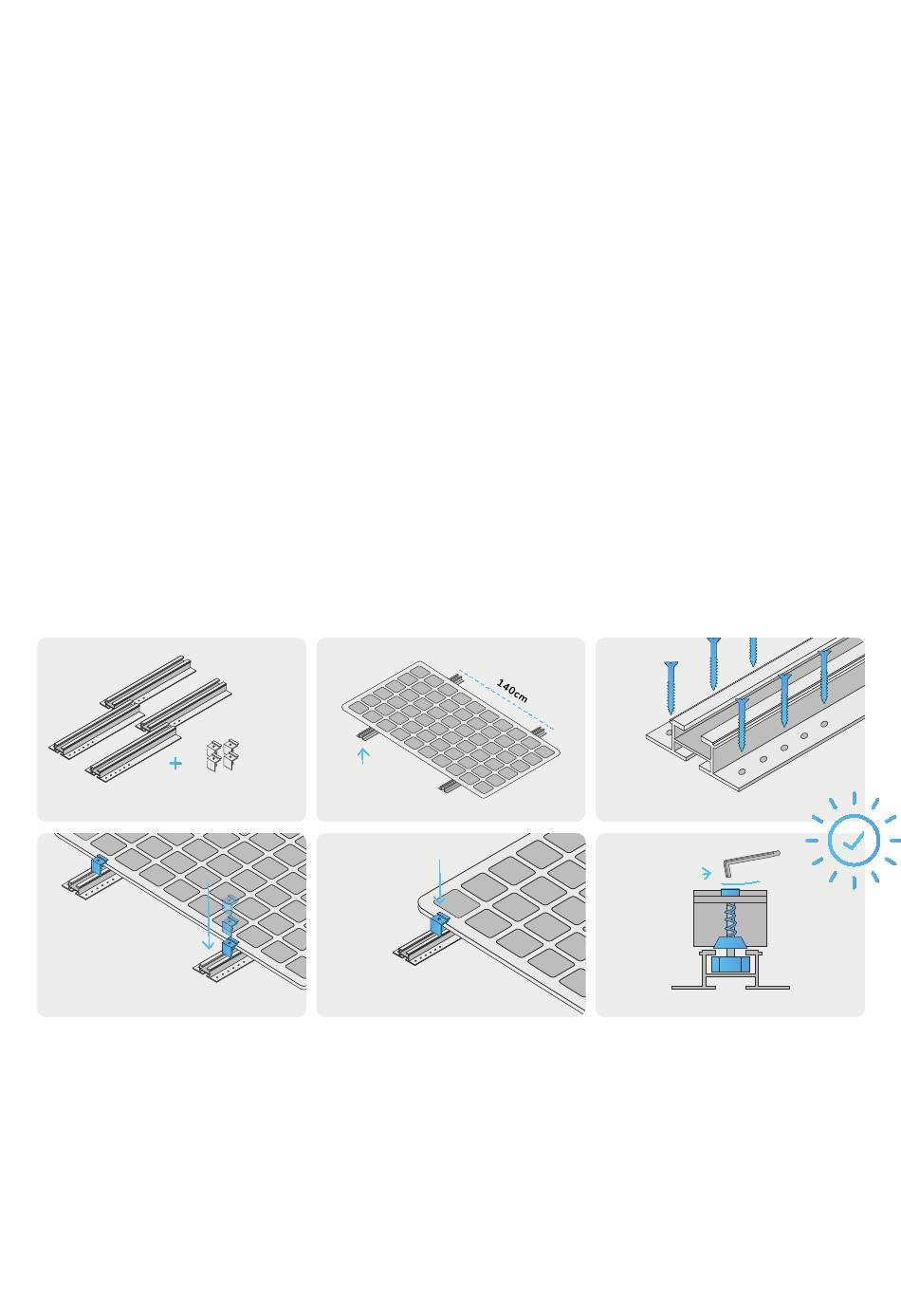

VARIANTE 2 - MONTAGE AU MUR
1. Si tu as opté pour la variante de montage au mur, ton colis contient quatre rails profilés en
aluminium et quatre pinces de fixation.
2. Détermine l'endroit où tu vas placer les rails afin qu'ils puissent être vissés au mur
parallèlement les uns aux autres avec une distance d'environ 140 cm.
3. Visse les rails au mur avec au moins 4 vis par rail. Le type de vis dépend de ton mur, c'est
pourquoi elles ne sont pas comprises dans la livraison.
4. Place maintenant le panneau dans la position souhaitée et demande à quelqu'un de t'aider à
positionner les pinces de fixation.
5. Les pinces sont enfoncées dans les rails par le haut ou par l'avant (selon si le profilé est en
position horzontale ou verticale). En appuyant vers le bas, le ressort tourne de 90° et
s'enclenche. Place maintenant les pinces dans leur position finale.
6. Lorsque la pince est en position finale, tu peux la fixer à l'aide des vis et d'une clé
dynamométrique à 10 Nm. Si tu ne respectes pas cette consigne, les panneaux risquent d'être
endommagés et de ne pas être installés en toute sécurité. Veille également à tenir compte
des plages de serrage et de la force de serrage des autres fabricants de modules ; voir les
fiches techniques sur notre site Internet à l'adresse www.eet-solaire.fr/telechargements.
Tu y trouveras également des informations supplémentaires et un mode d'emploi précis pour
l'installation des rails muraux.
1.
4.
Ces systèmes de montage sont des pièces à acheter en complément. Tu trouveras des
*
informations détaillées et les instructions de montage sur notre site Internet à l'adresse
www.eet-solaire.fr/telechargements.
Elles doivent être impérativement suivies. EET décline toute responsabilité en cas de
montage incorrect.
*
2.
CLIC!
5.
3.
6.
15
