INSTALLATION DU PANNEAU
HAUT-PARLEUR DE LA BASE IQ (EN OPTION)

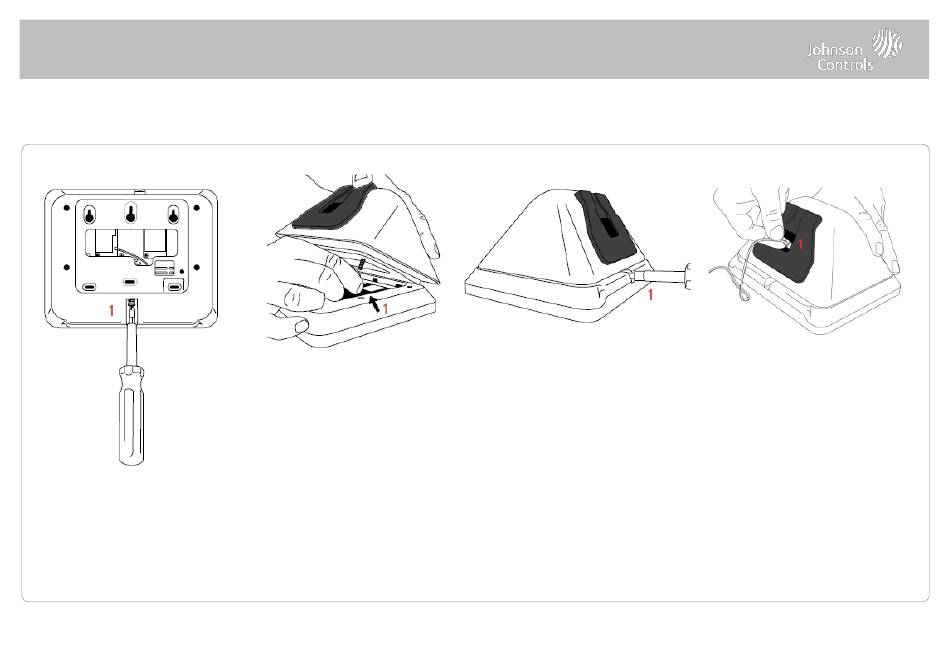

1. À l'aide d'un petit tournevis
cruciforme, desserrez la vis de
verrouillage à l'arrière du
panneau et retirez la plaque
arrière SmartMount et jetez-la.
1.
Localisez l'IQ Base avec
SmartMount et connectez le
câble d'alimentation de l'IQ Base
au connecteur NOIR à l'intérieur
du IQ Panel 4.
Reportez-vous au
schéma de l'intérieur à la page 7
Insérez les crochets à l'arrière du
panneau, puis basculez-le vers le
bas et appuyez pour le mettre en
place.
QOLSYS - CONFIDENTIEL ET EXCLUSIF
PAGE 11 DE 204
Ne pas utiliser pour les installations UL2610 ou EN Grade 2 ou équivalentes
1. À l'aide d'un petit tournevis
cruciforme, vissez la vis de
verrouillage du bas du panneau
pour le fixer au mur.
1.
Avec l'alimentation et le
câble fournis, branchez le
connecteur barillet dans la
prise barillet au bas de la base
IQ, comme illustré ci-dessus.
Assurez-vous que le barillet est
enfoncé à fond.
