4.2 ESD 3
4.2.1 DESCRIPTION
E-687 est conçu comme contrôleur pour des sécheurs réfrigérant d'air comprimé. L'automate a 8 entrées
pour des capteurs de température.
Il a une interface de communication RS-485 qui peut être utilisée pour afficher à distance les températures,
réglages et les statuts d'entrée et de sortie. Le protocole Modbus RTU est utilisé comme communication.
La face avant du contrôleur possède un écran LCD de 20 caractères et des boutons pour la configuration
et les opérations de contrôle. L'appareil est alimenté en 20 - 60V AC ou 20 - 85V DC.
4.2.2 OPERATION

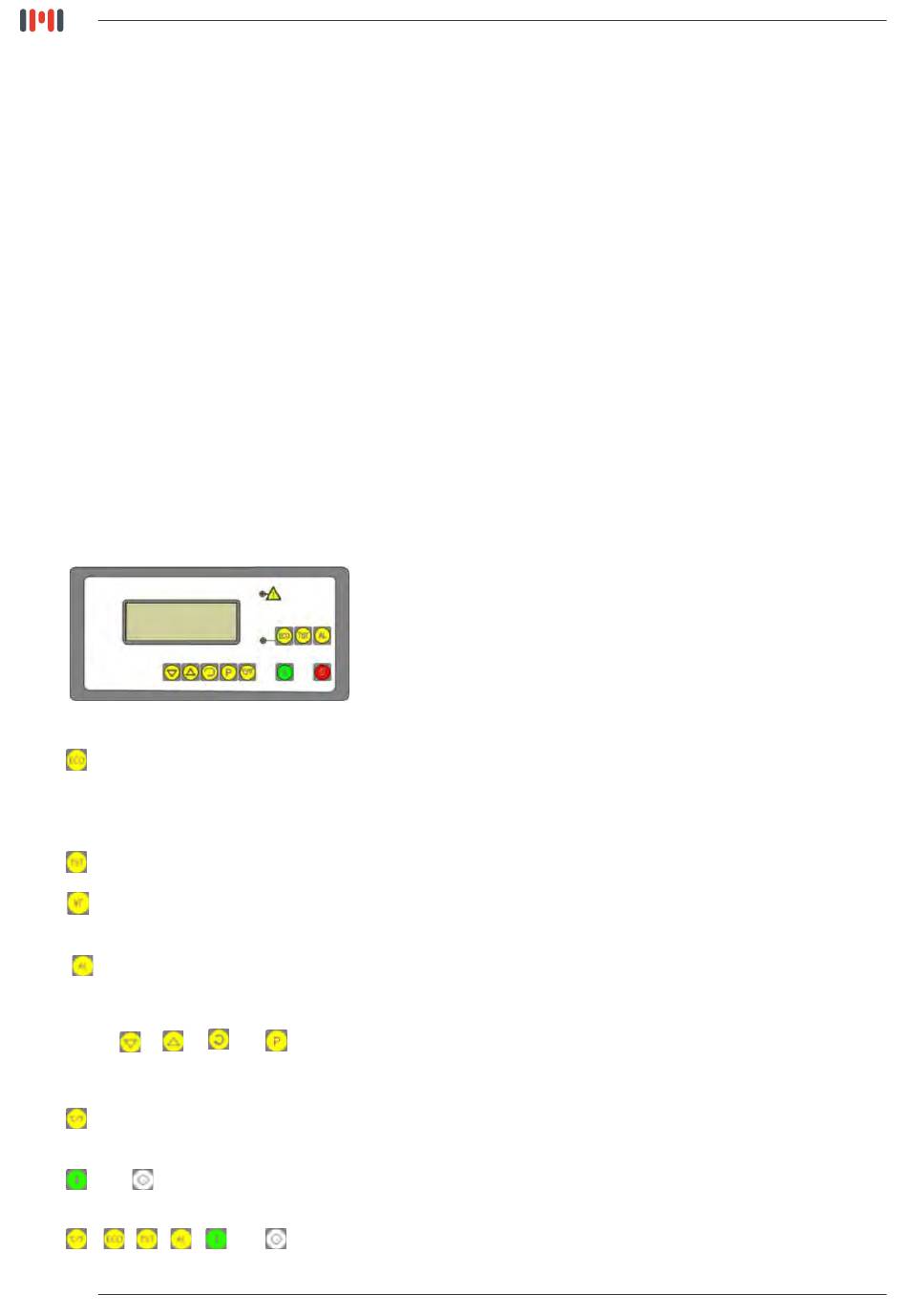

L'aspect extérieur de la face avant est comme indiqué dans la photo ci-dessous. L'écran LCD affiche
20 caractères sur 4 lignes et comporte 10 boutons et 2 indicateurs LED.
Ce bouton est utilisé pour activer et désactiver le mode ECO (économie). La LED verte à gauche du
bouton
s'éclaire lorsque le mode ECO est actif.
Ce bouton est actionné pour contrôler manuellement le fonctionnement de la purge.
Ce bouton permet d'acquitter une alarme. Le sécheur s'arrête automatiquement lorsqu'une anomalie
est détectée. Dans ce cas, la sortie alarme et l'indicateur LED rouge s'allume. Afin de redémarrer le
sécheur, il faut acquitter l'alarme et le délai de redémarrage devra être expirée. En actionnant le bouton
l'alarme est acquittée.
Les boutons en dessous de l'écran
(
,
LCD
configuration.
Ce bouton permet de changer l'affichage de température de °C à °F et inversement.
sont des boutons utilisés pour démarrer et arrêter le sécheur. Si le sécheur est arrêté
et
manuellement, il ne pourra pas redémarrer avant que le délai de redémarrage soit
écoulé.
,
,
,
Page 16
,
)
sont utilisés pour faire défiler les écrans et lors des opérations de
et
sont inactifs lors des opérations de configuration.
,
et
Face avant du E-687
