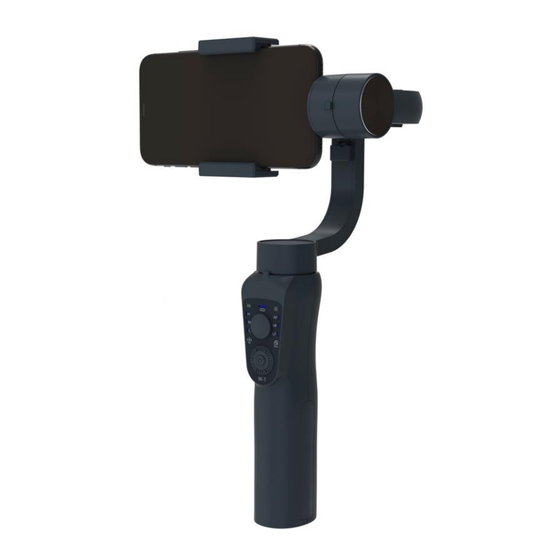

Gimbal 3 axes pour smartphones et action cams
MANUEL D'UTILISATION
FR : Un manuel dans votre langue est disponible sur Internet:
IT: Il manuale nella sua lingua può essere trovato su Internet:
ES: Puede encontrar un manual en su idioma en Internet:
PT: Um manual em seu idioma pode ser encontrado na Internet:
PL: Instrukcję w swoim języku możesz znaleźć na stronie:
SV: En handbok på ditt språk finns på Internet:
NL: Een handleiding in uw taal vindt u op internet:
bit.ly/3lQY2pF
FR
Publicité
Manuels Connexes pour goxtreme Gimbal GX3
Sommaire des Matières pour goxtreme Gimbal GX3
- Page 1 Gimbal 3 axes pour smartphones et action cams MANUEL D'UTILISATION FR : Un manuel dans votre langue est disponible sur Internet: IT: Il manuale nella sua lingua può essere trovato su Internet: ES: Puede encontrar un manual en su idioma en Internet: PT: Um manual em seu idioma pode ser encontrado na Internet: PL: Instrukcję...
- Page 2 Table des matières Informations générales ................. 3 Symboles utilisés ................... 4 À propos du produit ................4 REMARQUE IMPORTANTE ! ..............5 Utilisation conforme ................5 Sécurité contrôlée ................. 6 Restrictions ................... 7 Consignes de sécurité ................8 Environnement d'exploitation ............10 Environnement de stockage ...............
- Page 3 Clause de non-responsabilité Easypix ne fait aucune déclaration ni garantie concernant ce manuel et, dans la mesure autorisée par la loi, limite expressément sa responsabilité en cas de violation de toute garantie pouvant résulter du remplacement de ce manuel par un autre. En outre, Easypix se réserve le droit de réviser cette publication à...
- Page 4 préalable de l'éditeur. Pour toute demande d'autorisation, veuillez contacter l'éditeur par écrit. Easypix GmbH, Em Parkveedel 11, 50733 Cologne support@easypix.com - www.easypix.com Informations générales Lisez ce manuel et les consignes de sécurité qu'il contient avant d'utiliser le produit. Suivez toutes les instructions. Vous éviterez ainsi les incendies, les explosions, les chocs électriques ou tout autre danger pouvant entraîner des dommages matériels et/ou des blessures graves ou mortelles.
- Page 5 à un danger. À propos du produit Le Gimbal GX3 est un outil permettant de réaliser des prises de vue professionnelles et sans tremblement avec un smartphone ou une Action Cam. Grâce au support pour smartphone réglable de manière flexible et à...
- Page 6 REMARQUE IMPORTANTE ! Ne pas allumer le gimbal avant d'avoir installé le smartphone ou la caméra sont correctement montés ! N'allumez pas le gimbal tant que vous n'avez pas monté et réglé votre smartphone ou votre appareil photo sur le support.
- Page 7 permettre des enregistrements sans saccades. Il est particulièrement utile pour les scènes filmées à main levée, les panoramiques et les travellings. Prise de vue en vacances : Le gimbal est idéal pour les prises de vue en voyage, par exemple lors de randonnées. Il permet à...
- Page 8 Restrictions AVERTISSEMENT Le produit ne convient pas aux enfants de moins de 3 ans en raison du risque d'étouffement. • Contient de petites pièces. Afin d'éviter tout risque d'ingestion, veuillez vous assurer que l'utilisation par des enfants se fait sous la surveillance d'un adulte. •...
- Page 9 Consignes de sécurité AVERTISSEMENT Ce produit est uniquement destiné à l'usage décrit. Le fabricant n'est pas responsable des dommages résultant d'une utilisation non conforme. AVERTISSEMENT Veuillez lire attentivement ce mode d'emploi avant de l'utiliser . Conservez toutes les petites pièces hors de portée des jeunes enfants.
- Page 10 • Le gimbal n'est pas étanche ou résistant à l'eau. Évitez tout contact avec des liquides de quelque nature que ce soit. Il est recommandé d'utiliser un chiffon sec pour le nettoyage. • Protégez le gimbal de la poussière et du sable pendant l'utilisation.
- Page 11 Environnement d'exploitation REMARQUE N'allumez pas le gimbal tant que vous n'avez pas monté et réglé correctement votre smartphone ou votre appareil photo. Tout changement de position du smartphone ou de l'appareil photo en cours d'utilisation peut entraîner des dommages ! •...
- Page 12 Environnement de stockage • Ne laissez pas le Gimbal à proximité de sources de chaleur telles que des fours ou des appareils de chauffage, et ne le placez pas dans un véhicule par temps chaud. • Conservez le gimbal dans un environnement sec et à des températures inférieures à...
- Page 13 Description des fonctions 1. Support 2. Moteur d'orientation 3. Niveau de la batterie 4. Le joystick : Contrôle le mouvement vers le HAUT/BAS et vers la GAUCHE/DROITE 5. Indicateur Bluetooth : Lumière bleue allumée - connexion établie Lumière bleue clignotante - connexion en cours d'établissement 6.
- Page 14 9. Réglage du support 10. Moteur de rotation : Rotation verticale 11. Vis d'équilibrage : Équilibrer le smartphone/la caméra 12. Bras réglable : Régler le bras jusqu'à ce que le smartphone/l'appareil photo soit droit 13. Moteur d'inclinaison : Rotation horizontale 14.
- Page 15 Le bouton de mode et ses fonctions 1. Appui court lorsque l'appareil est éteint : Indication du niveau de la batterie 2. Appuyer pendant 3 secondes : Allumer/éteindre 3. Appuyer 1x sur cette touche : Passer d'un mode à l'autre 4.
- Page 16 Recharge de la batterie Un bref appui sur le bouton Marche/Mode indique le niveau actuel de la batterie. Pour charger la batterie du gimbal, connectez le port micro-USB sur le côté de la poignée du gimbal à une source d'alimentation, par exemple un ordinateur ou un chargeur de téléphone portable.
- Page 17 • Inspectez le chargeur et le câble avant de les utiliser. Assurez-vous que le boîtier, le câble, la fiche ou d'autres pièces ne sont pas endommagés. N'utilisez jamais un câble de recharge endommagé. Ne nettoyez pas le chargeur avec de l'alcool ou d'autres solvants inflammables.
- Page 18 Si le smartphone est fixé horizontalement à la borne, une prise de charge en forme de L est nécessaire. Fixation d'un smartphone N'allumez pas le gimbal tant que REMARQUE vous n'avez pas monté et réglé correctement le smartphone. Tout changement de position du smartphone pendant le fonctionnement peut entraîner des dommages ! Le gimbal est compatible avec les smartphones dont le côté...
- Page 19 Étape 1 : Ajustez le support avant d'allumer le gimbal. Utilisez la vis de compensation (11) et le bras réglable (12) pour l'ajustage. Essayez de centrer légèrement le poids de manière à ce que le smartphone soit à l'horizontale. Le smartphone doit être suffisamment fixé dans le support pour qu'il ne puisse pas tomber.
- Page 20 Fixation d'une caméra REMARQUE Ne mettez pas le gimbal en marche tant que l'adaptateur et la caméra ne sont pas correctement fixés et réglés. Tout changement de position en cours de fonctionnement peut entraîner des dommages ! Étape 1 : Veuillez d'abord monter la caméra dans l'adaptateur fourni.
- Page 21 Étape 2 : Montez l'adaptateur sur le gimbal. Écartez le support et faites glisser l'adaptateur avec la caméra vers la droite dans le support jusqu'à ce qu'elle touche le moteur d'inclinaison. Etape 3 : Ajustez le support avant d'allumer le Gimbal. Utilisez la vis de compensation (11) et le bras réglable (12) pour le réglage.
- Page 22 Etape 4 : Allumez le gimbal en maintenant le bouton marche/arrêt enfoncé pendant 3 secondes. Ensuite, alignez la caméra vers l'avant en faisant glisser le joystick (4) vers le bas.
- Page 23 Changer de mode A chaque mise sous tension, le gimbal démarre par défaut en mode "All Follow" "AF". Appuyez 1 fois sur le bouton Marche/Arrêt/Mode pour passer d'un mode à l'autre.
- Page 24 • Mode "AF" All Follow L'axe de rotation est verrouillé. L'axe de pivotement (gauche/droite) et l'axe d'inclinaison (haut/bas) suivent le mouvement de la poignée. • Mode "HF" Half Follow L'inclinaison et la rotation sont bloquées. L'axe panoramique tourne (gauche/droite) de manière régulière avec la poignée.
- Page 25 Centrage automatique Pour centrer automatiquement votre smartphone, appuyez 2 fois sur le bouton Marche/Mode. Passer de l'orientation horizontale à verticale Pour passer de l'orientation horizontale à l'orientation verticale, appuyez 3 fois sur le bouton Marche/Mode. L'orientation change également lorsque l'on incline le gimbal de 70°...
- Page 26 Connexion Bluetooth Via Bluetooth, vous pouvez facilement démarrer et arrêter votre enregistrement en appuyant simplement sur le déclencheur du gimbal. Pour cela, le smartphone doit être connecté au gimbal via Bluetooth : 1. Allumez le gimbal. 2. Activez la fonction Bluetooth de votre smartphone. 3.
- Page 27 à l'écran. Contenu de la livraison - Gimbal - Adaptateurs pour caméras - Sac de transport - Câble USB - Mode d'emploi (anglais/allemand) Des modes d'emploi dans d'autres langues peuvent être téléchargés sur bit.ly/3lQY2pF. Ou sous : https://www.easypix.info/ download-manuals/download/ goxtreme-gimbal-gx3/...
- Page 28 Spécifications techniques Gimbal 3 axes pour smartphones et action cams Angle d'inclinaison 330° Angle de rotation 180° Angle de rotation 330° Poids à porter 75-250 g Uniquement avec l'application Commande de zoom "Gimbal Pro Batterie/Banque de 4000 mAh puissance Fonction Bluetooth Température de 0 à...
- Page 29 - Smartphones d'une longueur de 6 cm à 8,5 cm sur le côté le plus étroit Appareils compatibles - Appareils photo d'une taille maximale de 6,5 x 4,5 x 2,7cm - Max. Poids : 250g Dimensions 10,8 x 7 x 28,9 cm "Gimbal Pro"...
- Page 30 Déchets d'équipements électriques et électroniques et/ou de piles mis au rebut par les utilisateurs dans les ménages privés de l'Union européenne : Ce symbole sur le produit ou son emballage signifie qu'il ne peut pas être éliminé avec les déchets ménagers. Vous devez remettre votre ancien appareil et/ou votre ancienne pile au système de collecte compétent pour le recyclage des appareils électriques et électroniques et/ou des piles.
- Page 31 se dilate. - Gardez la batterie hors de portée des enfants. - Les piles peuvent exploser si elles sont exposées à un feu ouvert. Ne jamais jeter les piles dans le feu. - Éliminez les piles usagées conformément aux réglementations locales.
