7.2

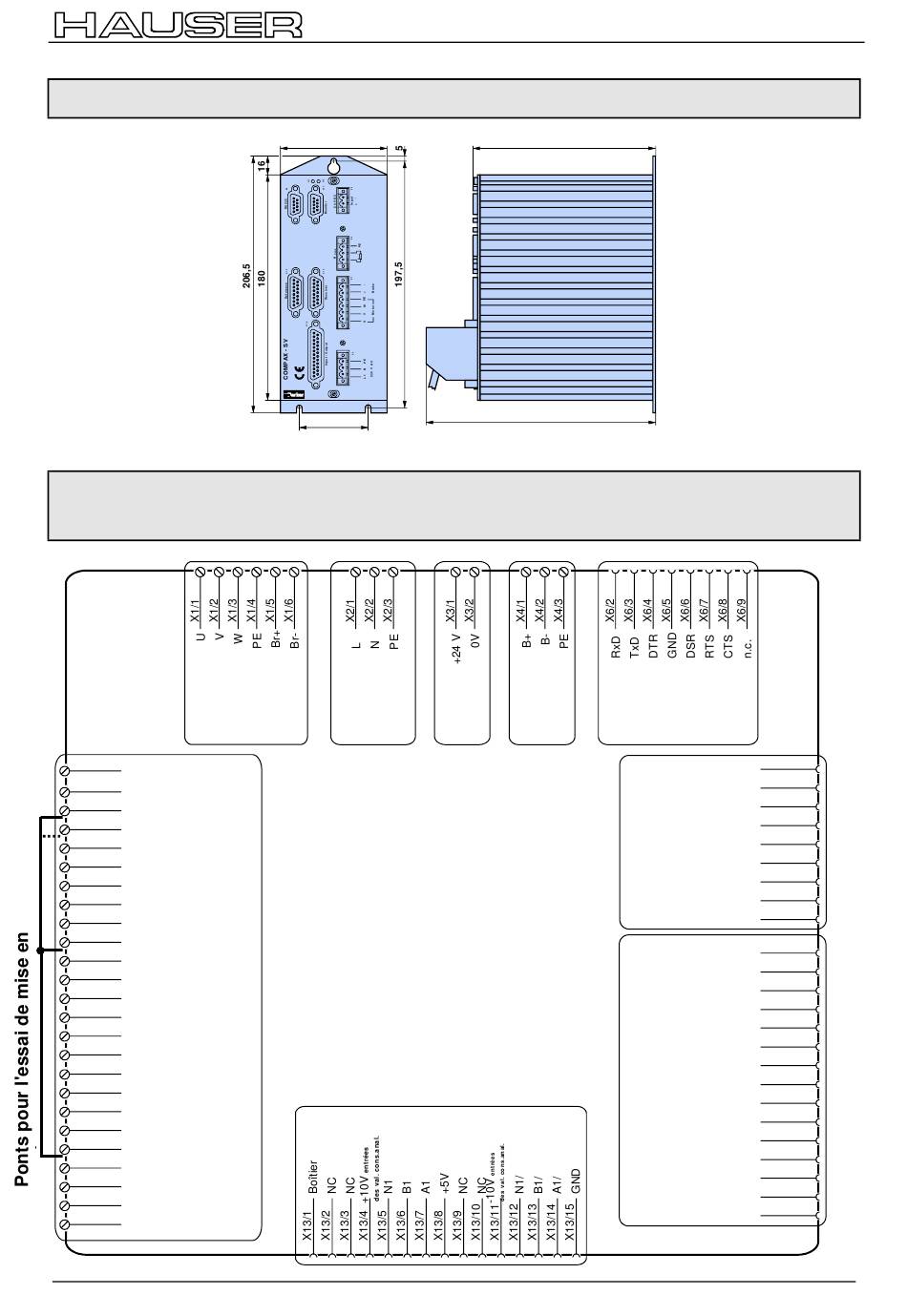

Montage et dimensions COMPAX 1000SV
7.3
Affectation des connecteurs COMPAX 1000SV (Vue
d'ensemble)
X1:
frein
moteur
X19/1
Masse
X19/2
n.c.
X19/3
In.c.
X19/4
quit
X19/5
Enable/mise en circuit
X19/6
Ouvrir/fermer frein
X19/7
Maintenir position
X19/8
Pas 24V
X19/9
Direction 24V
X19/10 n.c.
X19/11
n.c.
X19:
X19/12
Entrées/
Libération
X19/13
Sorties
n.c.
X19/14
Masse
X19/15
Erreur
X19/16
Affichage d'arrêt
X19/17
Etat étage de sortie
X19/18
n.c.
X19/19
n.c.
X19/20
n.c.
X19/21
n.c.
X19/22
n.c.
X19/23
24V
X19/24
n.c.
X19/25
n.c.
Montage et dimensions COMPAX 1000SV
85
55
X3:
X2:
alimen-
alimentation
tation
AC
de com-
mande
X13: Image codeur
/ +/-10V Entrée des valeurs consigne
145,5
Fixation :
3 vis à pans creux
M4
Distance de
montage :
100 mm (distance
des appareils 15 mm)
183
X4:
X6:
Brems-
RS232
wider-
stand
X17:
DA-Monitor
Initiateurs
X12:Résolveur
X17/1
Voie DA2
X17/2
voie DA 3
X17/3
Blindage
X17/4
GND 24V
X17/5
+24V
X17/6
Masse
X17/7
n.c.
X17/8
n.c.
X17/9
n.c.
X12/1
Boîtier
X12/2
n.c.
X12/3
n.c.
X12/4
REF-
X12/5
SIN-
X12/6
n.c.
X12/7
n.c.
X12/8
n.c.
X12/9
+5 V
X12/10
TEMP
X12/11
COS-
X12/12
COS+
X12/13
SIN+
X12/14
REF+
X12/15
n.c.
