6.2.2
Valeur de consigne d'impulsions/sens
– avec un niveau de 24 V – (RS422)

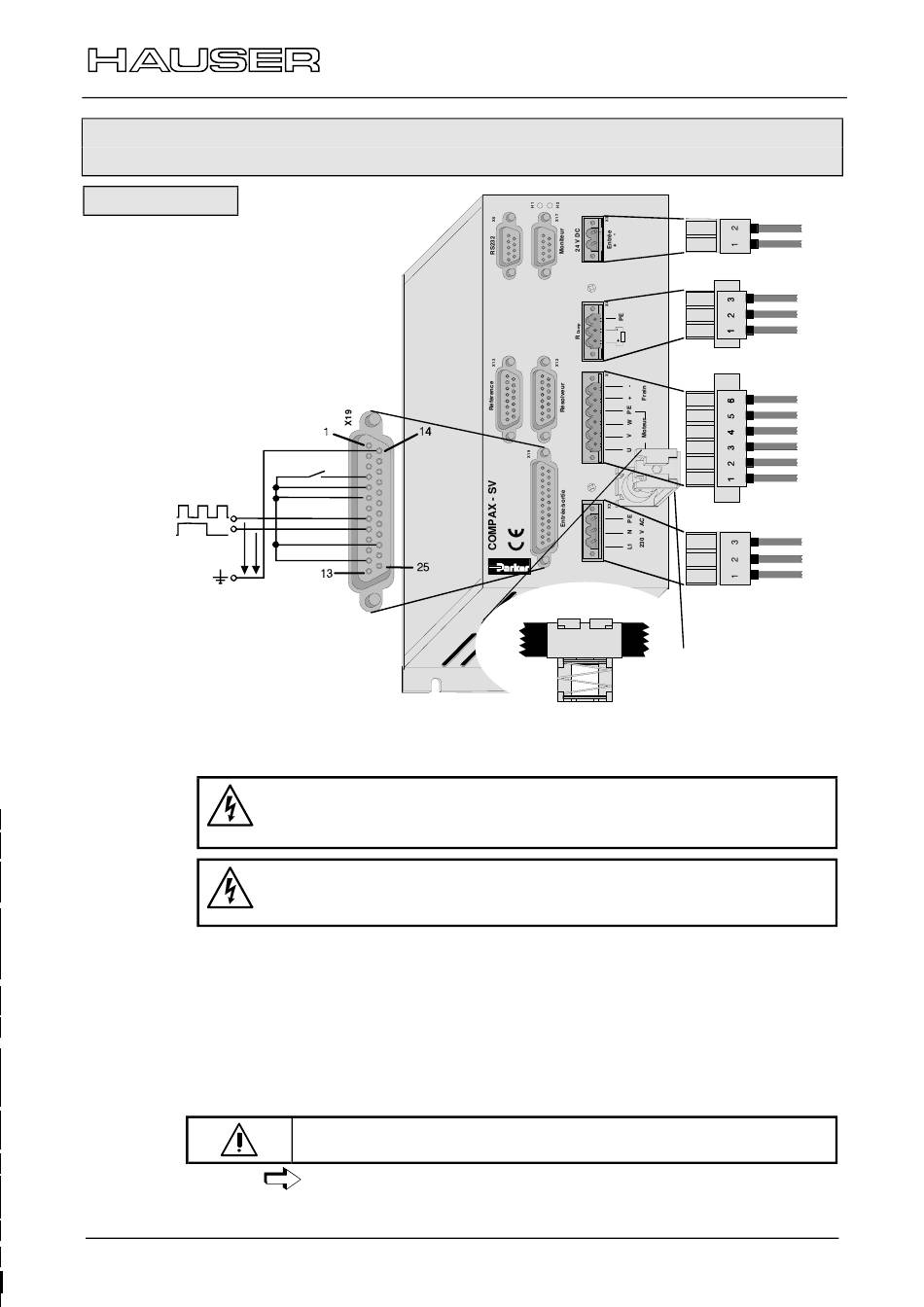

Câblage d'essai
24V level
Conducteur PE :
Mode de fonctionnement Valeur de consigne
Quit
Software enable
Ouvrir frein
Pas
Direction
24V DC
Hardware enable
Avant de câbler les appareils, les mettre hors tension !
Des tensions dangereuses subsistent encore pendant 5 min
après la coupure de l'alimentation électrique !
Attention !
En cas d'absence de tension de commande, aucun affichage
n'indique que la tension de puissance est encore branchée.
2
2,5 mm au minimum
Le câble moteur doit être mis à la terre en nappe avec la partie ouverte de
!
la tresse de blindage. Un jeu de connecteurs (ZBH01/01) contenant une
borne de terre spécifique est proposé.
Tension secteur :
!
1*100V AC - 1*250V AC • 45-65Hz • Protection fusible: 10A
Tension du circuit de commande : 24V DC ±10% Ondulation <1V
!
• Protection fusible: max. 16A
Câbler le frein uniquement dans le cas d'un moteur avec frein de
maintien ! Dans le cas contraire, ne pas câbler.
Pour COMPAX 1000SV, nous proposons une résistance externe (voir
page 30).
d'impulsions/sens
24V Alimentation
de commande
X4 Résistance externe
X1 Moteur / frein moteur
X2 230V Alimentation AC
Accessoires:
Blindage câble du moteur
-
+
vert / jaune
PE
-
+
noir 5
-
noir 4
frein
+
vert / jaune
PE
noir 3
W
noir 2
V
noir 1
U
PE
N
L
SS
11
