Mode onduleur et formes de puissance
Les onduleurs solaires sans alimentation secteur sont considérés comme une charge côté entrée
par rapport à l'alimentation électrique et comme un générateur par rapport à la charge côté
sortie. Il convient de noter ici que, dans la sortie avec la connexion et la structure de l'alimentation
secteur, toutes les consignes de sécurité (protection de la charge et contre tout contact
accidentel) sont respectées. Le problème ou un écart de sécurité se produit souvent lorsque les
onduleurs interrompent le conducteur de référence (N ou PEN) en passant au mode de
fonctionnement secteur en mode onduleur. Par ce biais, un réseau de charge TN-S en
mode onduleur devient subitement un réseau de charge IT. Fonctionnellement, cet état n'est
pas gênant, mais, vis-à-vis de la sécurité, il n'est pas acceptable lorsque le conducteur de
référence est perdu et que la protection contre les contacts accidentels (par exemple RCD) est alors inefficace.
Notre série AX réalise donc une simulation de point neutre qui tient également compte de
la directive VDE AR-E 2510-2. Dans ce cas, l'alimentation est également découplée par le
disjoncteur lors de la commutation (mode secteur -> vers le mode onduleur), mais une simulation
de point neutre se produit également en même temps via l'onduleur. Le conducteur de
protection doit toujours être connecté à cet effet.

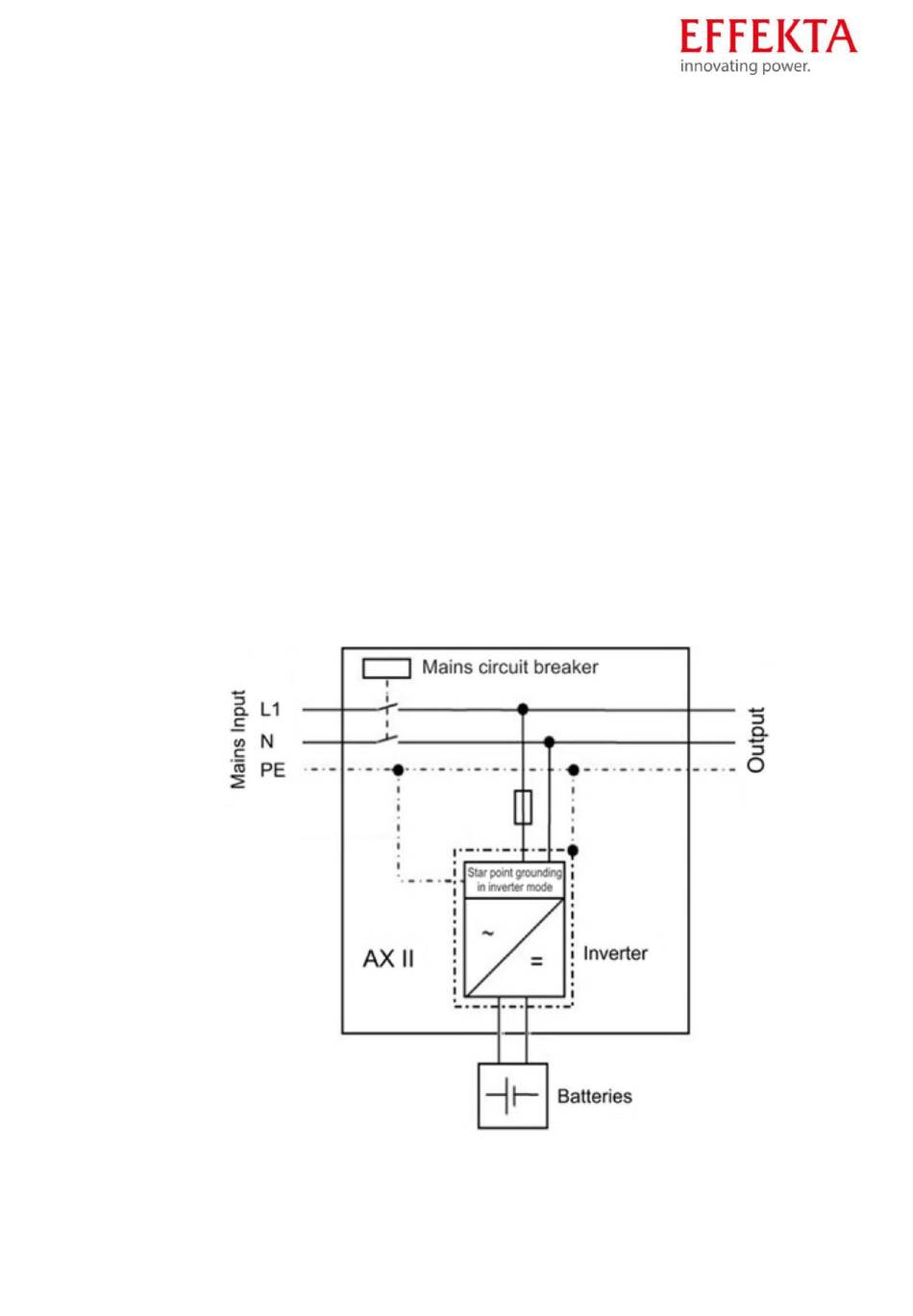

Mise à la terre du point étoile de la série d'onduleurs AX
