tau RXDC 1 Guide Pour Mode D'emploi

RADIORICEVENTE MOD. RXDC
INSTRUCTION FOR USE
LEITFADEN FUR GEBRAUCH
GUIDE POUR MODE D'EMPLOI
INSTRUCCION PARA USO

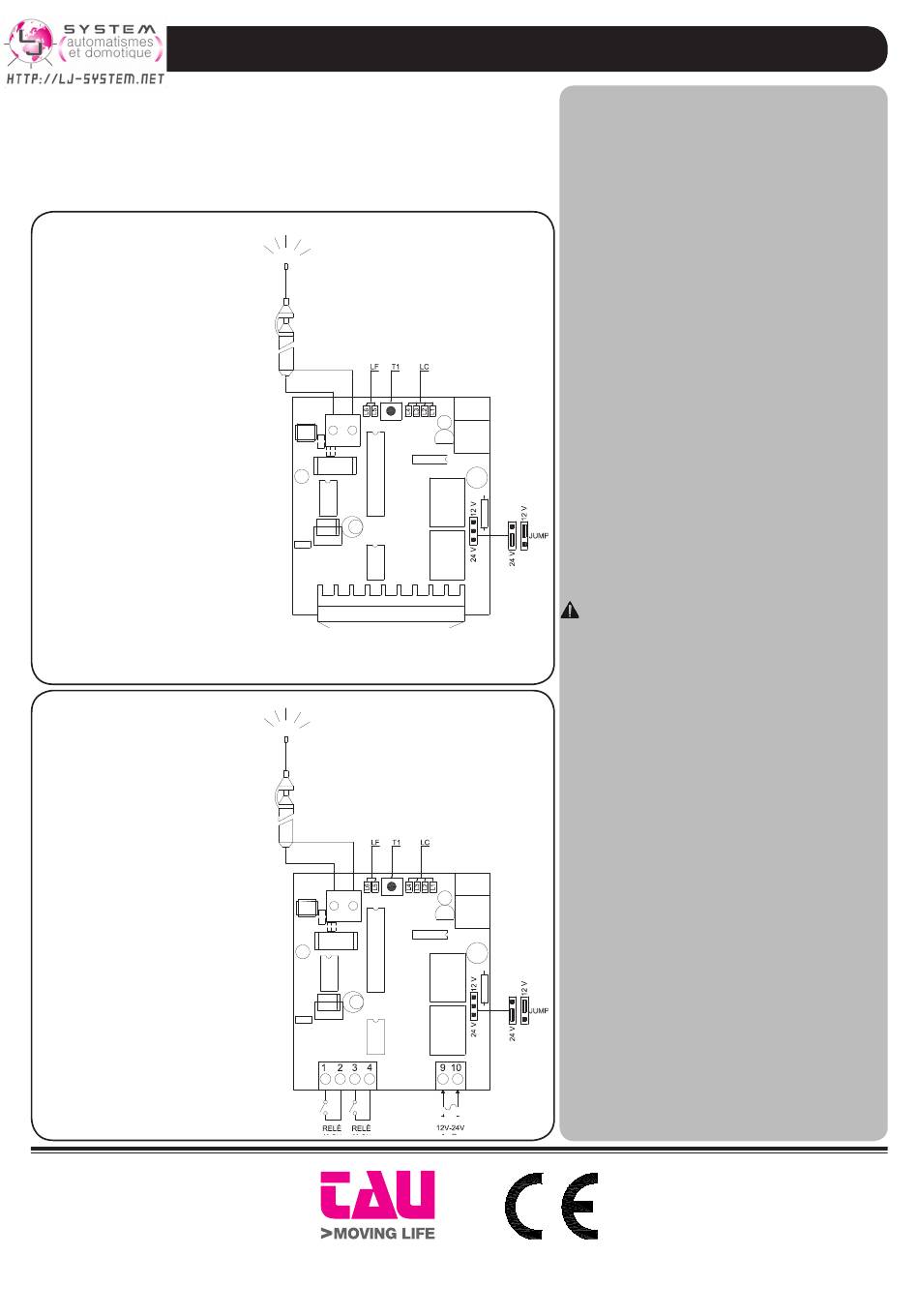

ANTENNA
LF Led di segnalazione funzione relativa al
canale
T1 Tasto di programmazione
LC Led di segnalazione canale relé
JUMP Selezione tensione alimentazione
L1...4 ROSSO=Uscita relé canale 1...4
L5...6 VERDE=modalità di funzionamento
AERIAL
LF Channel function led
T1 Programming button
LC Relay channel led
JUMP Imput voltage selection
L1...4 RED=channel 1...4 relay output
L5...6 GREEN=operating mode
ANTENNE
LF Anzeige-Led der Function des Kanals
T1 Programmierungstaste
LC Anzeige-Led für Relaiskanal
JUMP
Auswahl der Versorgungsspannung
L1...4 ROT=Relaisausgang Kanal 1...4
L5...6 GRÜN Bestriebsmodus
ANTENNE
LF Led de signalisation fonction relative au
canal
T1 Touche de programmation
LC Led de signalisation canal relais
JUMP Sélection tension d'alimentation
L1...4 ROUGE Sortie relé canal 1...4
L5...6 VERTE modalité de fonctionnement
ANTENNE
LF Led de signalisación función relativa al
canal
T1 Tecla de programmación
LC Led de signalisación canal relé
JUMP Selección de la tensión de alimentación
L1...4 ROJO salida relé canal 1...4
L5...6 VERDE modo de funcionamiento
1-2 Uscita relé CH1 N.A.
3-4 Uscita relé CH2 N.A.
5-6 Uscita relé CH3 N.A.
7-8
Uscita relé CH4 N.A.
9-10 Uscita 12-24 Vac/Vdc
1-2 CH1 relay outlet (channel 1) N.O.
3-4 CH2 relay outlet (channel 2) N.O.
5-6 CH3 relay outlet (channel 3) N.O.
7-8 CH4 relay outlet (channel 4) N.O.
9-10 12-24 Vac/Vdc output
1-2 Relaisausgang CH1(Kanal 1) N.O.
(gewöhnlich geöffnet)
3-4 Relaisausgang CH2(Kanal 2) N.O.
(gewöhnlich geöffnet)
5-6 Relaisausgang CH3(Kanal 3) N.O.
(gewöhnlich geöffnet)
7-8 Relaisausgang CH4(Kanal 4) N.O.
(gewöhnlich geöffnet)
9-10 12-24 Vac/Vdc Ausgang
1-2 Sortie relais CH1 (canal 1) N.O.
3-4 Sortie relais CH2 (canal 2) N.O.
5-6 Sortie relais CH3 (canal 3) N.O.
7-8 Sortie relais CH4 (canal 4) N.O.
9-10 Sortie 12-24 Vca/Vcc
1-2 Salida relé CH1(canal 1) N.A.
3-4 Salida relé CH2(canal 2) N.A.
5-6 Salida relé CH3(canal 3) N.A.
7-8 Salida relé CH4(canal 4) N.A.
9-10 Salida 12-24 Vca/Vcc
TAU
srl via E. Fermi, 43 – 36066 Sandrigo (Vi) Italy – Tel. +390444750190 Fax. +390444750376 E-mail: info@tauitalia.com
http://www.tauitalia.com
GUIDA PER L'USO
RXDC 1-2
ANTENNA
INNESTO RADIO
RADIO CONNECTOR
FUNKSTECKVERBINDUNG
CONNEXION RADIO
ENCHUFE RADIO
RXDC 1-2-B
ANTENNA
__________________________________________ Italiano ___
AVVERTENZE:
- I radiocomandi della serie TXD, BUG, K-SLIM e T-4 trasmettono
un codice a 10 bit selezionabile tramite dip-switch.
- I radiocomandi della serie BUG-R, K-SLIMRP e T-4RP trasmet-
tono un codice di tipo variabile(ROLLING CODE) o in alternativa
un codice a 10 bit impostabile mediante pulsanti o TAUPROG.
- Le riceventi RXDC dopo il primo codice memorizzato accetterà
solo altri codici dello stesso tipo (o rolling code o 10 bit).
- I radiocomandi rolling code (BUG-R, K-SLIMRP e T-4RP) devono
essere memorizzati tutti singolarmente. (Non si possono fare
copie dello stesso codice come può avvenire per radiocomandi
mod. TXD, BUG, K-SLIM e T-4 mediante l'uso dei dip-switch).
MEMORIZZAZIONE DI UN CODICE:
1-Per memorizzare un codice sul primo canale premere una volta
il pulsante T1 della ricevente. Si accenderanno il led rosso L1
(uscita CH1) e il led verde L5 (modalità impulsiva).
Avvicinare il radiocomando alla ricevente e premere il pulsante
che si vuole memorizzare. Quando i led si spegneranno il codice
sarà memorizzato.
2-Per memorizzare un codice sul secondo canale premere due volte
il pulsante T1 della ricevente. Si accenderanno il led rosso L2
(uscita CH2) e il led verde L5 (modalità impulsiva).
Avvicinare il radiocomando alla ricevente e premere il pulsante
che si vuole memorizzare. Quando i led si spegneranno il codice
sarà memorizzato.
3-Per memorizzare un codice alla ricevente ed indirizzarlo alle
uscite CH3 o CH4 ripetere il procedimento sopra descritto,
premendo il pulsante T1 della ricevente tre volte (uscita CH3) e
quattro volte (uscita CH4).
PROGRAMMAZIONE REMOTA TRAMITE K-SLIMRP
E T-4RP:
Con la nuova versione di software V 2.xx è possibile eseguire
l'apprendimento remoto della nuova versione di radiocomandi
K-SLIMRP e T-4RP, ossia senza agire direttamente sul tasto di
programmazione della ricevente.
Sarà sufficiente disporre di un radiocomando già programmato
nella ricevente per poter aprire la procedura di programmazione
remota dei nuovi radiocomandi, programmati tramite TAUPROG.
Seguire la procedura riportata sulle istruzioni del radiocomando
K-SLIMRP e T-4RP.
CANCELLAZIONE:
N.B.: Prima di dare inizio alla procedura di cancellazione
assicurarsi che tutti i led della scheda siano spenti.
1- Premere il tasto T1 per circa 5-7 secondi, i led verdi iniziano a
lampeggiare avvisando che si è entrati nella modalità di cancel-
lazione dei codici; rilasciare quindi il tasto.
A- Cancellazione totale di tutti i tasti: Una volta
entrati nella modalità di cancellazione, premere il tasto T1 per
circa 3 secondi, i led verdi L5 e L6 si accendono fissi per tutto il
tempo necessario alla cancellazione. Una volta spenti i led, la
cancellazione è avvenuta.
B- Cancellazione di un solo tasto: Una volta entrati
nella modalità di cancellazione, premere il tasto del radioco-
mando da cancellare, il led verde L5 passa da lampeggiante a
luce fissa. Ripremere il tasto del telecomando, il led verde L6
si spegne confermando l'avvenuta rimozione e l'uscita dalla
modalità di cancellazione.
FUNZIONI AVANZATE:
1- Oltre alla possibilità di scegliere a quale uscita abbinare un
codice, c'è la possibilità di selezionare la modalità di funziona-
mento:
- Funzionamento impulsivo: il contatto relè in uscita si chiude
per circa 1-2 sec.
- Funzionamento Temporizzato: il contatto relè in uscita si
chiude per 3 minuti circa (non variabile).
- Funzionamento bistabile o passo-passo: ad ogni impulso del
radiocomando il contatto del relè in uscita cambia lo stato
logico: chiuso-aperto, aperto-chiuso.....
2- Per selezionare questo tipo di funzionamento sarà sufficiente,
una volta scelta l'uscita tramite il pulsante T1, premere ulte-
riormente quest'ultimo e tenerlo schiacciato sino a quando i
led verdi L5 e L6 si spegneranno e si accenderanno come da
descrizione:
L5=ON; L6=OFF Funzionamento impulsivo
L5=OFF; L6=ON Funzionamento temporizzato
L5=ON; L6=ON Funzionamento passo-passo bista-
bile
Ogni ricevente può avere una o due uscite separate con modalità
di funzionamento bistabile o passo-passo.
Per i radioricevitori della serie RXDC è possibile espandere la
memoria dei codici* da 62 a 126 o 264 sostituendo l'EEPROM
come indicato:
24C04 62 codici (di serie)
24C08 126 codici Art. 250E1RXD
24C16 264 codici Art. 250E2RXD
* Le riceventi di serie montano una memoria di 62 codici. L'EE-
PROM per la maggiorazione dei codici deve essere ordinato a
parte.
rev. 06 - del 27/04/2011
