D
escription Du proDuit
18
17
16
4
15
14
13
12
8.
Ventilateur
9.
Conduit d'entrée d'air comburant
10. Électrode d'allumage
11. Thermostat de sécurité de la porte foyère
12. Pressostat des fumées (non visible)
13. Orifice d'inspection
14. Pompe sanitaire (ECS)
15. Carte électronique
16. Regard de flamme
17. Électrode d'ionisation
18. Pressostat d'air comburant
19. Conduite de gaz
20. Transformateur d'allumage
21. Vanne gaz
22. Venturi
23. Ballon ECS avec échangeur intégré
G-12
8

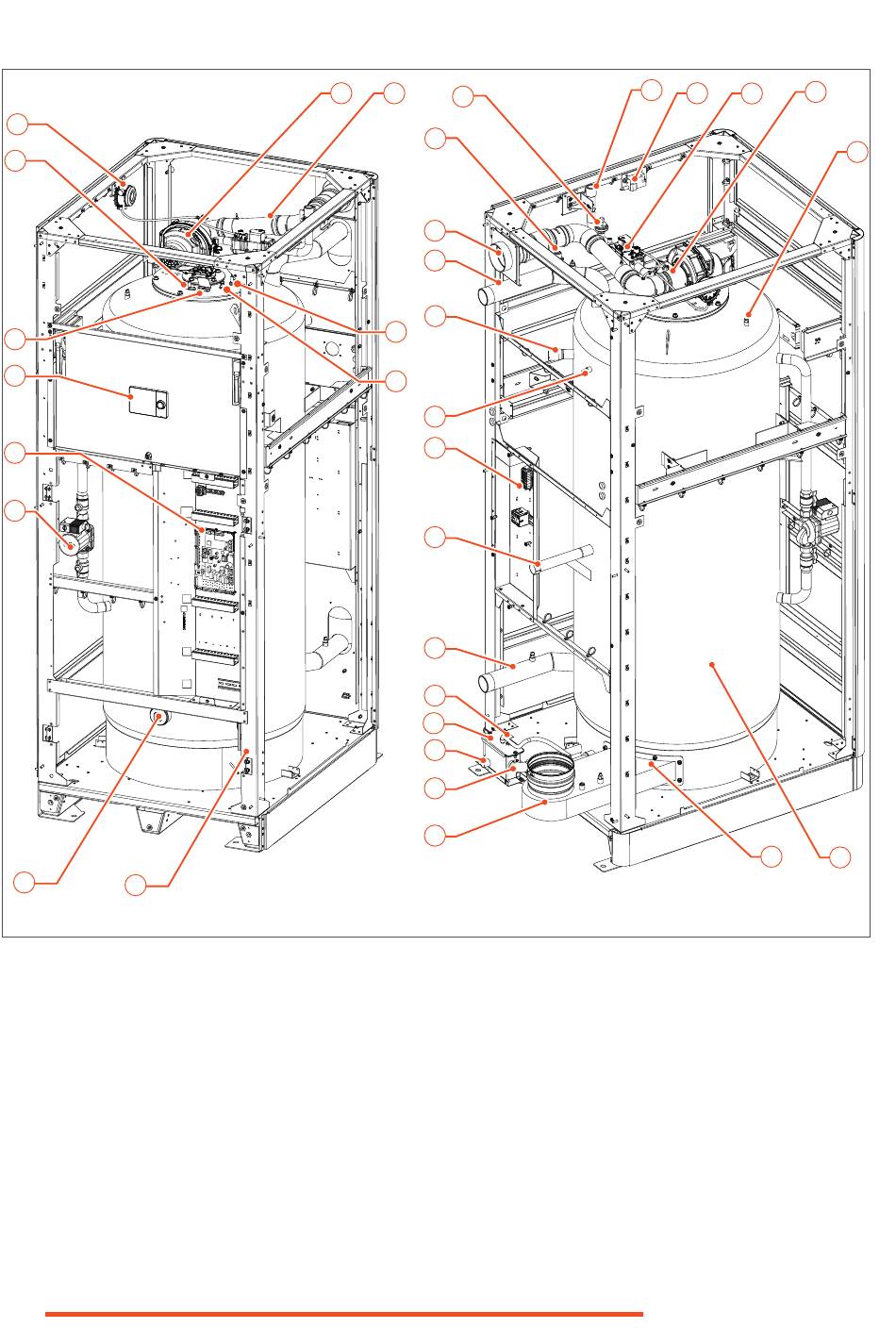

Fig. 5. TEXAS 99 - Composants internes - Vues de l'avant et de l'arrière
9
38
37
36
35
34
10
11
33
32
31
30
29
28
27
26
25
24. Bac à condensats avec sonde de température des fumées
25. Raccord d'évacuation des fumées
26. Raccord de vidange
27. Évacuation des condensats
28. Boîtier récupérateur des condensats
29. Flexible de mise à l'air libre du boîtier des condensats
30. Entrée eau froide avec sonde de température
31. Raccord de recirculation
32. Bornier arrière (haute tension)
33. Sonde de température du ballon sanitaire
34. Raccord pour soupape de sécurité T&P (GB uniquement)
35. Sortie ECS avec thermostat de sécurité
36. Raccord d'entrée d'air comburant
37. Purgeur
38. Pressostat gaz
39. Sonde de température de sortie
19
22
20
21
24
H-093630_FR • 01
39
23
